带环形沟槽的中空套筒式传动构件

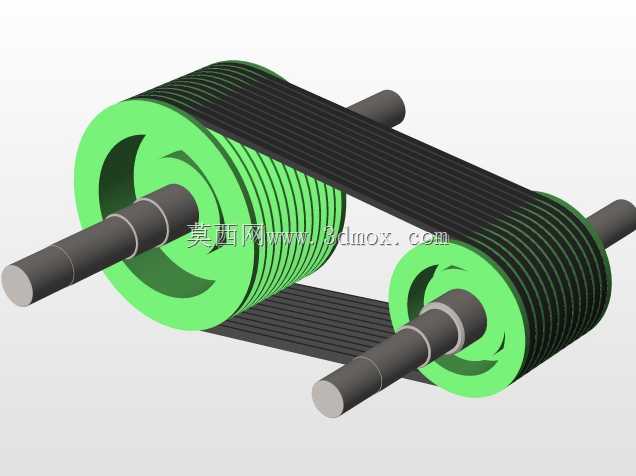

这类带环形沟槽的中空套筒构件，在传动系统、流体输送配套结构、张紧调节机构中都有广泛应用，日常做设备结构设计时，这类零件往往是容易被忽略但直接影响整套机构运行稳定性的细节件。从实际使用场景来看，它既可以作为多楔带配套的带轮基体，外圆的环形沟槽直接匹配带体内侧的楔齿结构，保证传动过程中带体不会出现轴向窜动，相比平带轮能提供更大的接触摩擦力，传递相同扭矩时可以缩小整体轮系的安装空间；也可以作为线缆、细管路的防护导向套，中空内孔走管线，外圆的沟槽可以嵌入定位卡环，将整个套筒固定在设备机架的安装位上，避免管线拖拽时套筒跟着移位。

设计这类构件的时候，首先要明确安装边界的约束：内孔直径要匹配穿过的轴径或者管线束的最大外径，通常会根据配合需求选择间隙配合或者过渡配合的公差带，如果是作为带轮使用，内孔还要预留键槽的加工位置，保证和传动轴的周向固定可靠；外圆的沟槽尺寸要严格匹配配套传动带的楔齿参数，沟槽的槽角、槽深、相邻槽的间距都要和标准带型对应，不然会出现带体嵌合不到位、运行中异响、磨损过快的问题。整体的轴向长度要根据安装空间的预留尺寸确定，两端的端面要做倒角处理，既方便装配时的导入，也能避免锐边割伤配套的带体或者密封件。

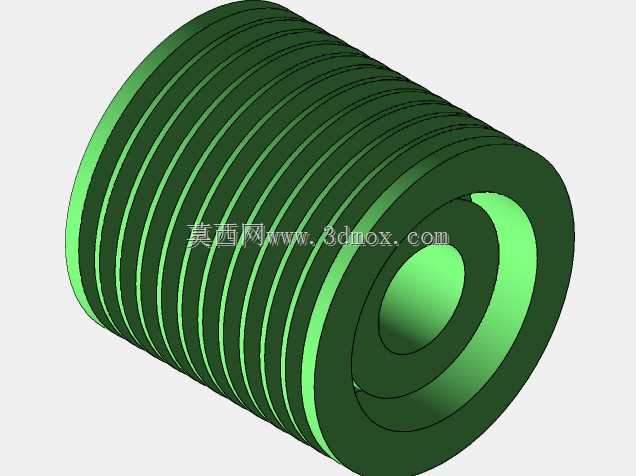

从结构特性来看，这类中空套筒采用同轴的阶梯内孔设计，靠近两端的内孔直径略大于中间段，一方面可以减少和轴的接触面积，降低装配时的摩擦阻力，另一方面也能储存少量润滑脂，长期运行时减少配合面的磨损。外圆的沟槽采用等间距排布，槽底做小圆角过渡，避免应力集中导致的构件开裂，尤其是在频繁启停、有冲击载荷的传动场景下，圆角的设计能大幅提升零件的疲劳强度。材质选择上通常根据使用场景确定，普通传动场景用铸铁或者工程塑料即可，有耐腐蚀要求的工况会选用铜合金或者不锈钢材质，做表面氧化处理提升耐磨性能。

实际选型建模的时候，要注意这类零件的安装定位基准是内孔的轴线，所有外圆沟槽的同轴度公差要控制在合理范围内，不然高速运转时会出现动平衡超差的问题，引发整套设备的振动。如果是作为导向套使用，外圆的沟槽还要匹配卡簧的标准尺寸，保证卡环装入后能完全卡入机架的定位槽内，不会出现轴向窜动。很多新手设计这类零件时容易忽略沟槽的圆角和端面倒角，要么是装配困难，要么是运行初期就出现配套件的异常磨损，在三维建模阶段就要把这些工艺细节考虑进去，避免后续加工或者装配时出现不必要的返工。
