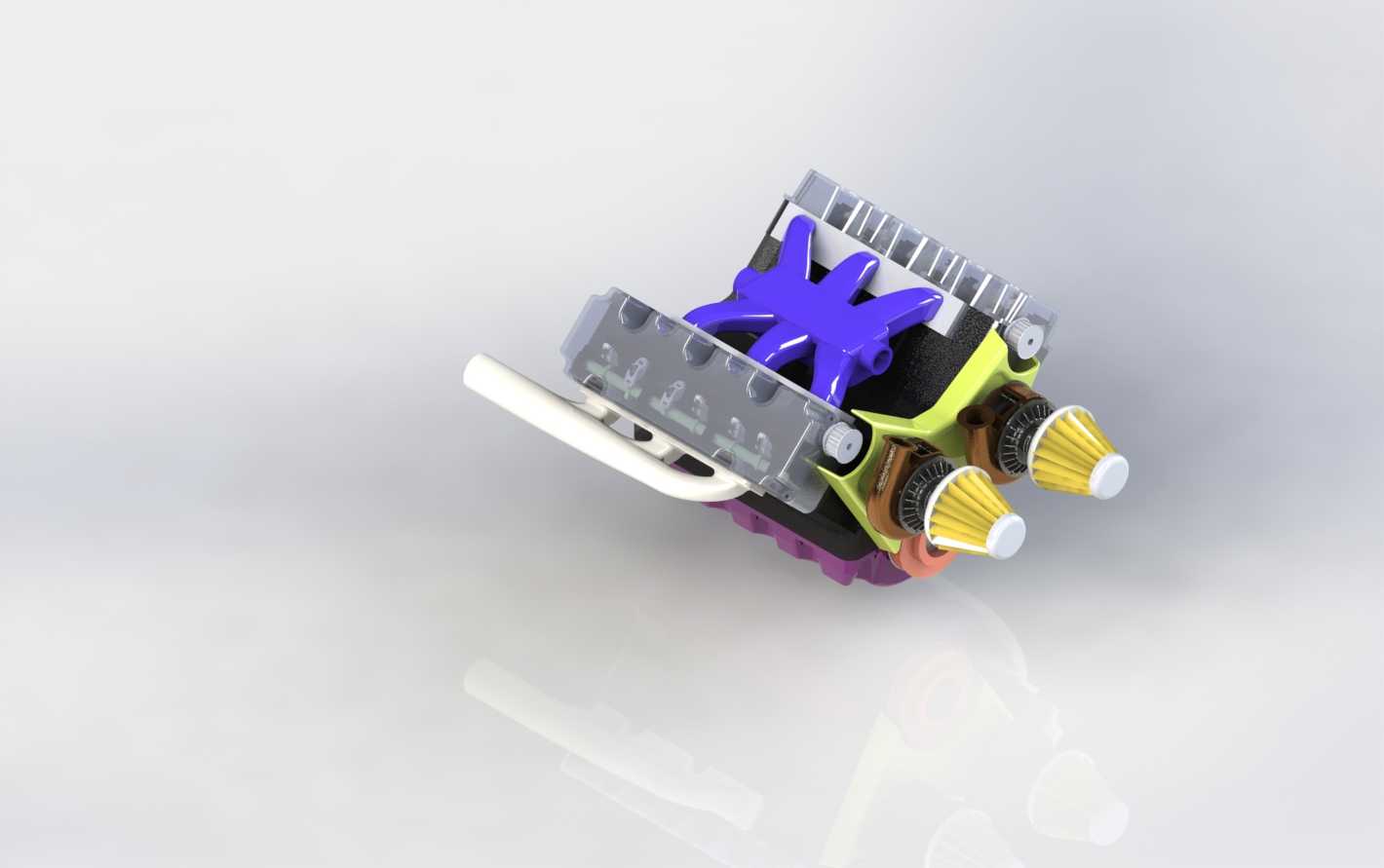

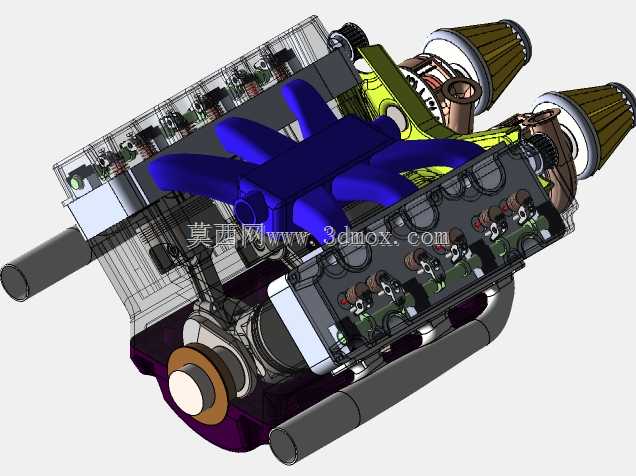

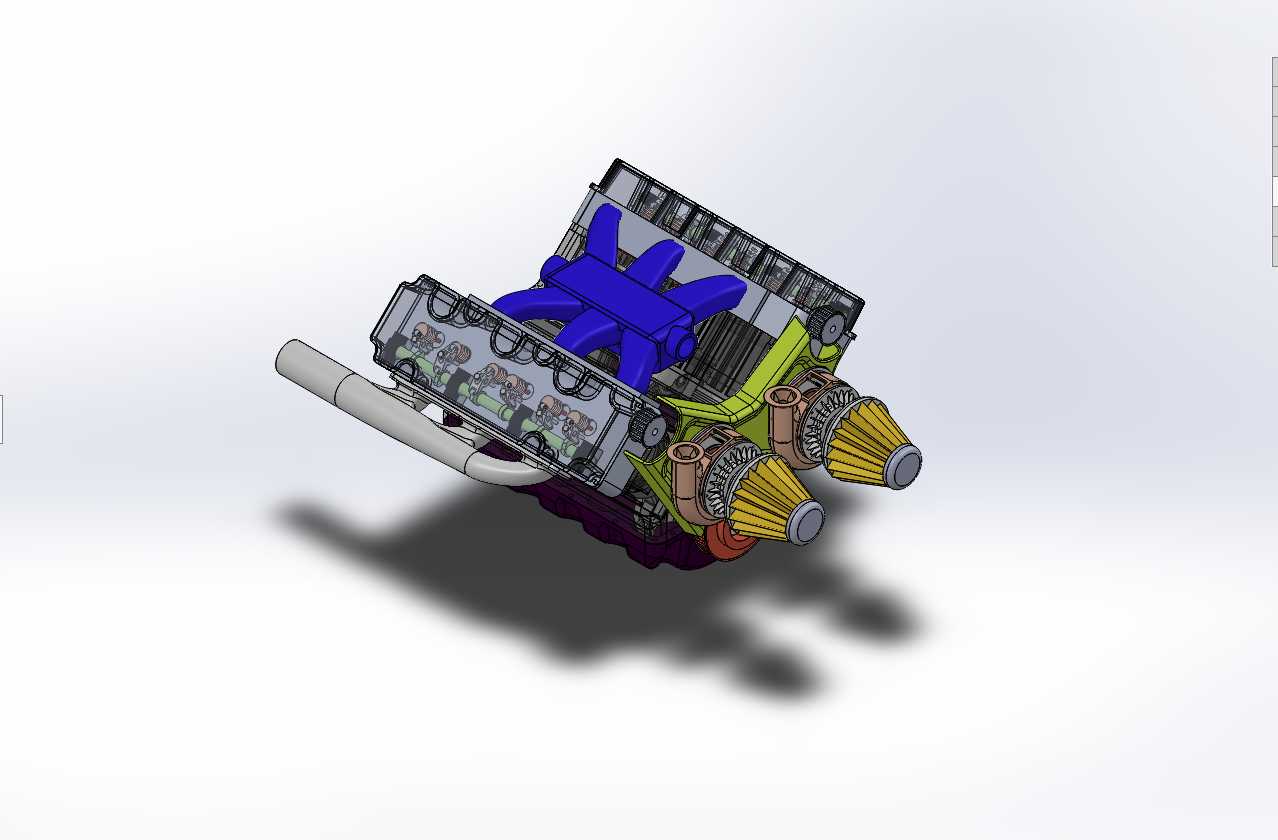

带涡轮增压结构的V6内燃机总成结构展示

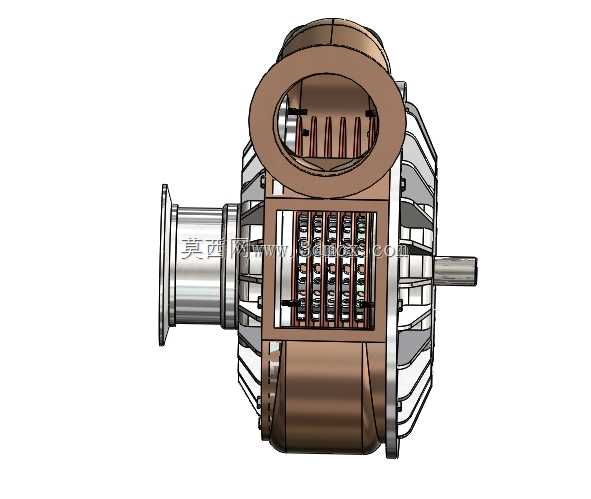

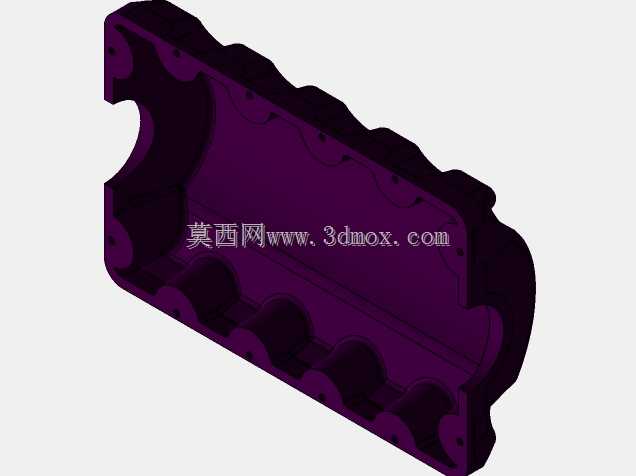

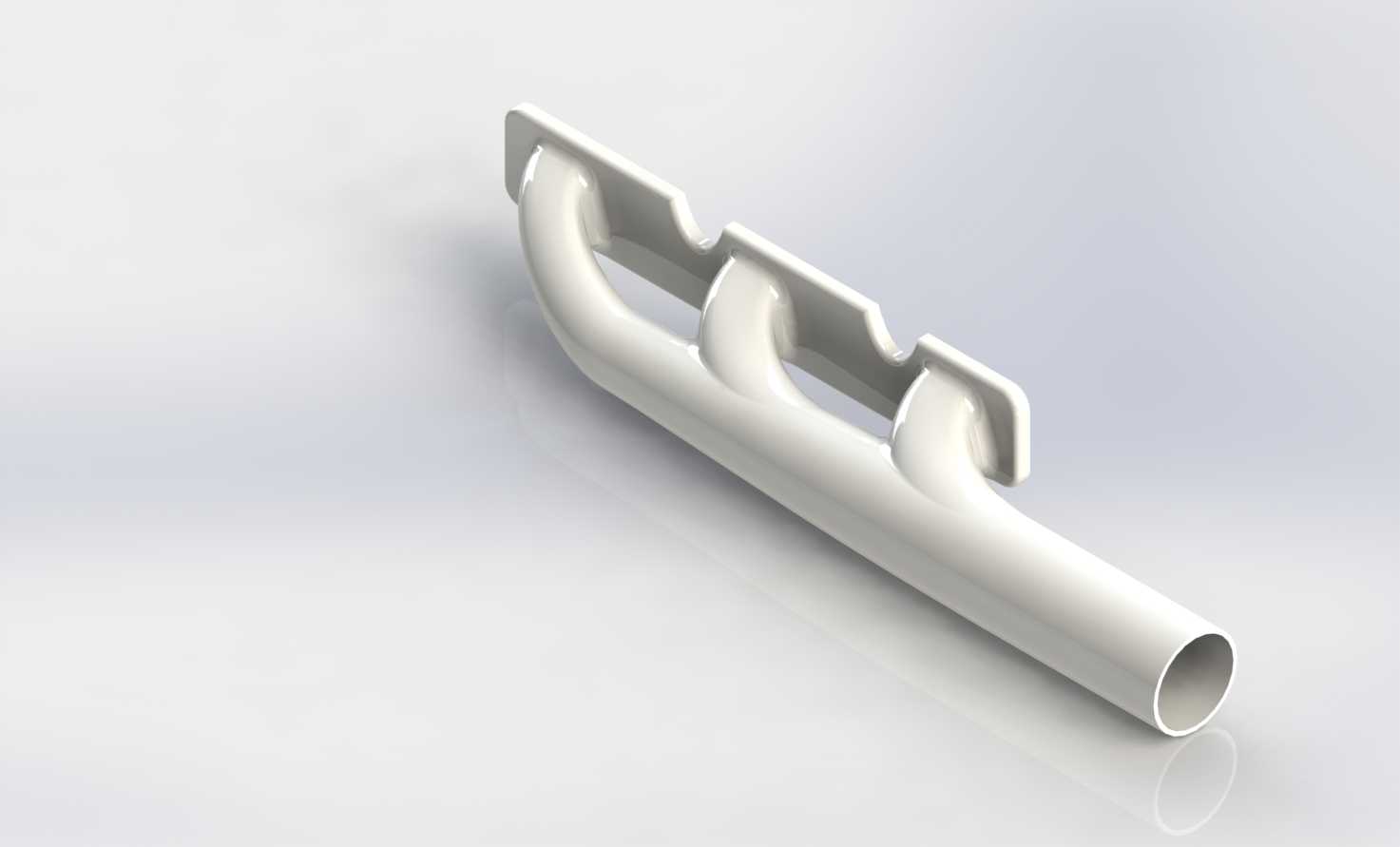

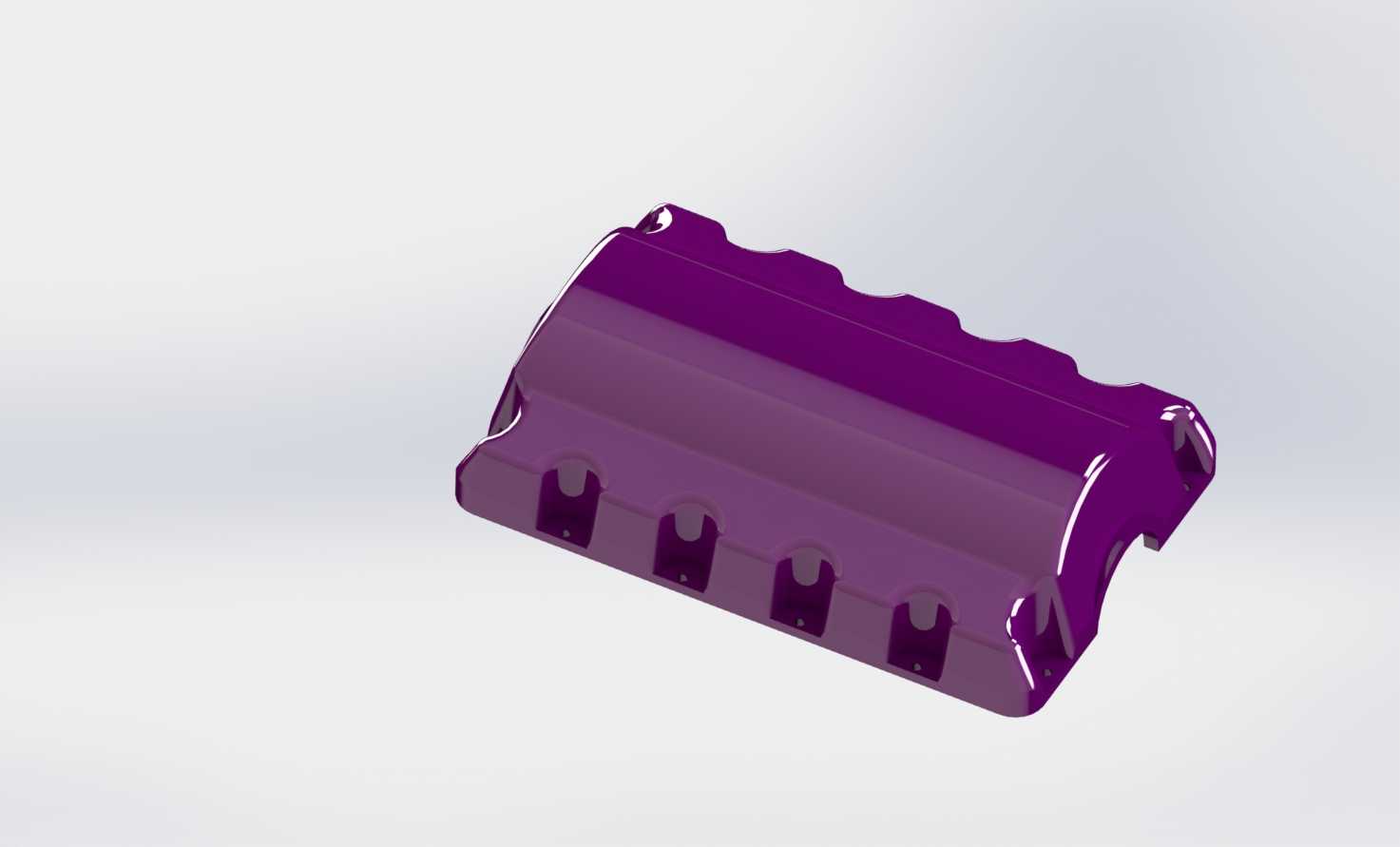

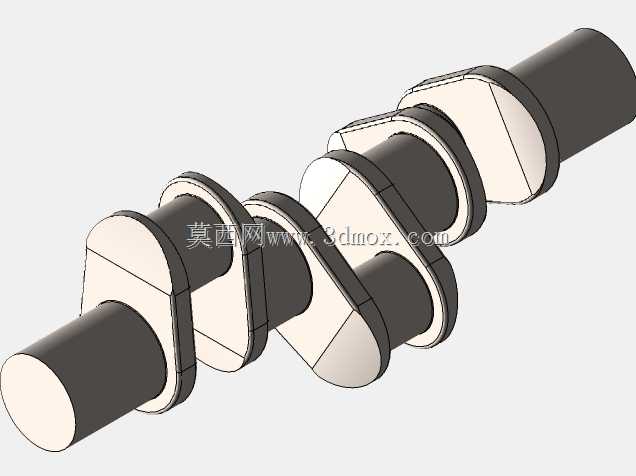

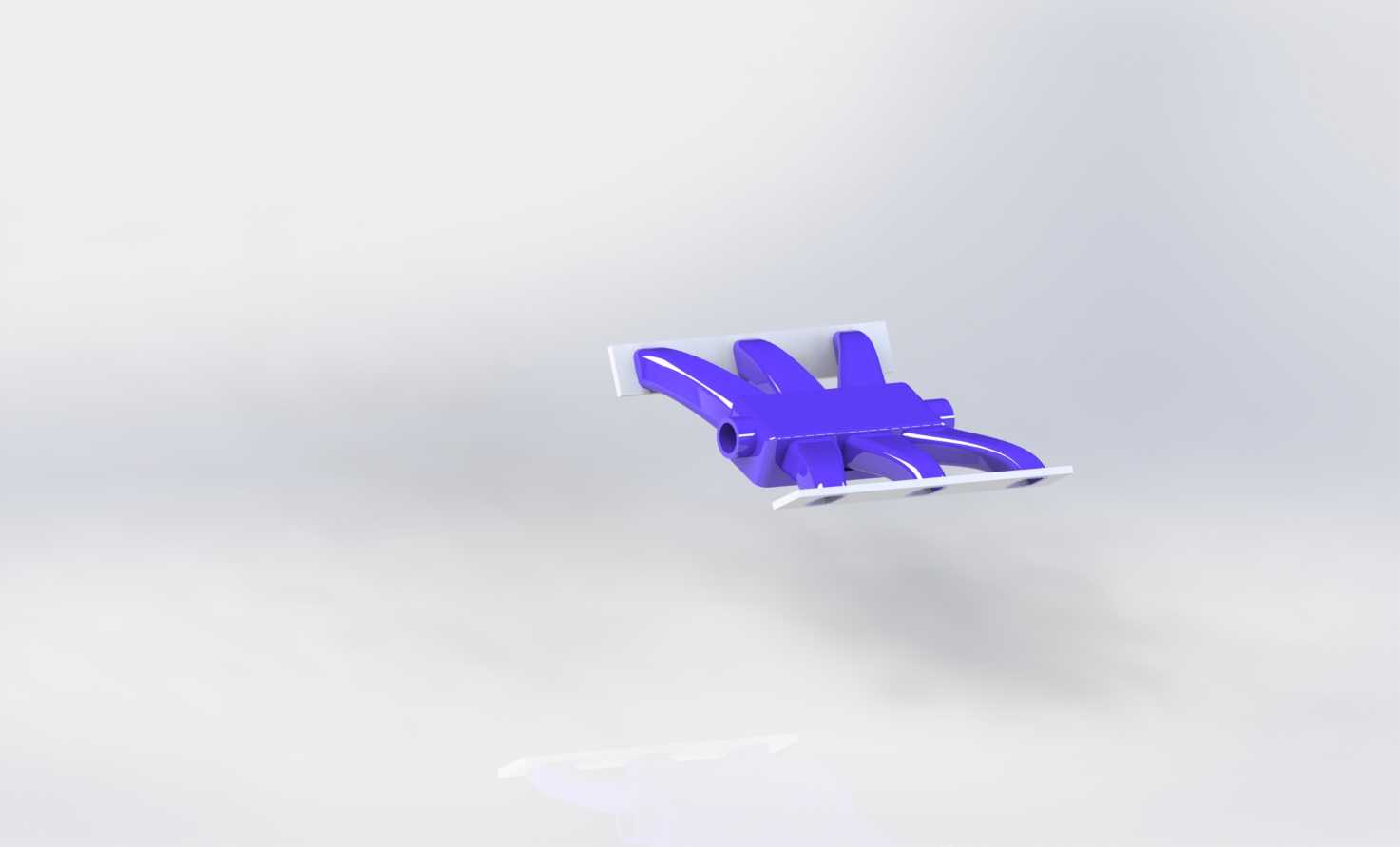

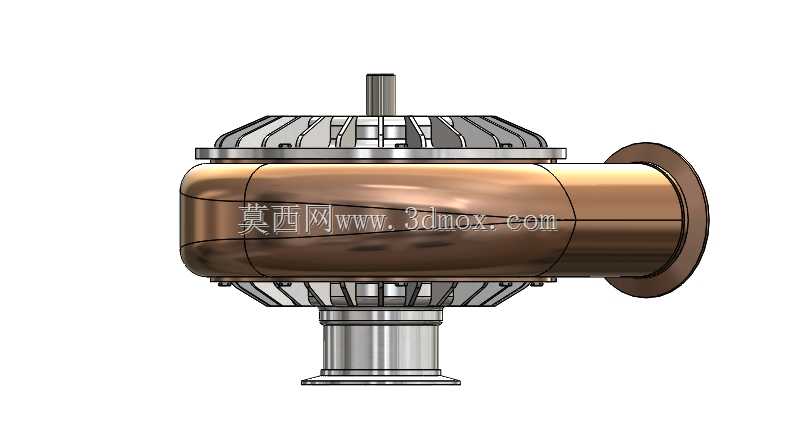

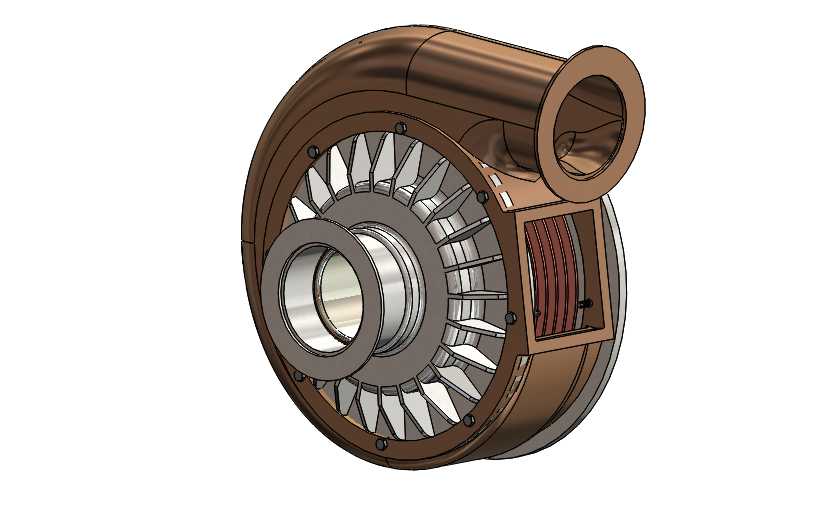

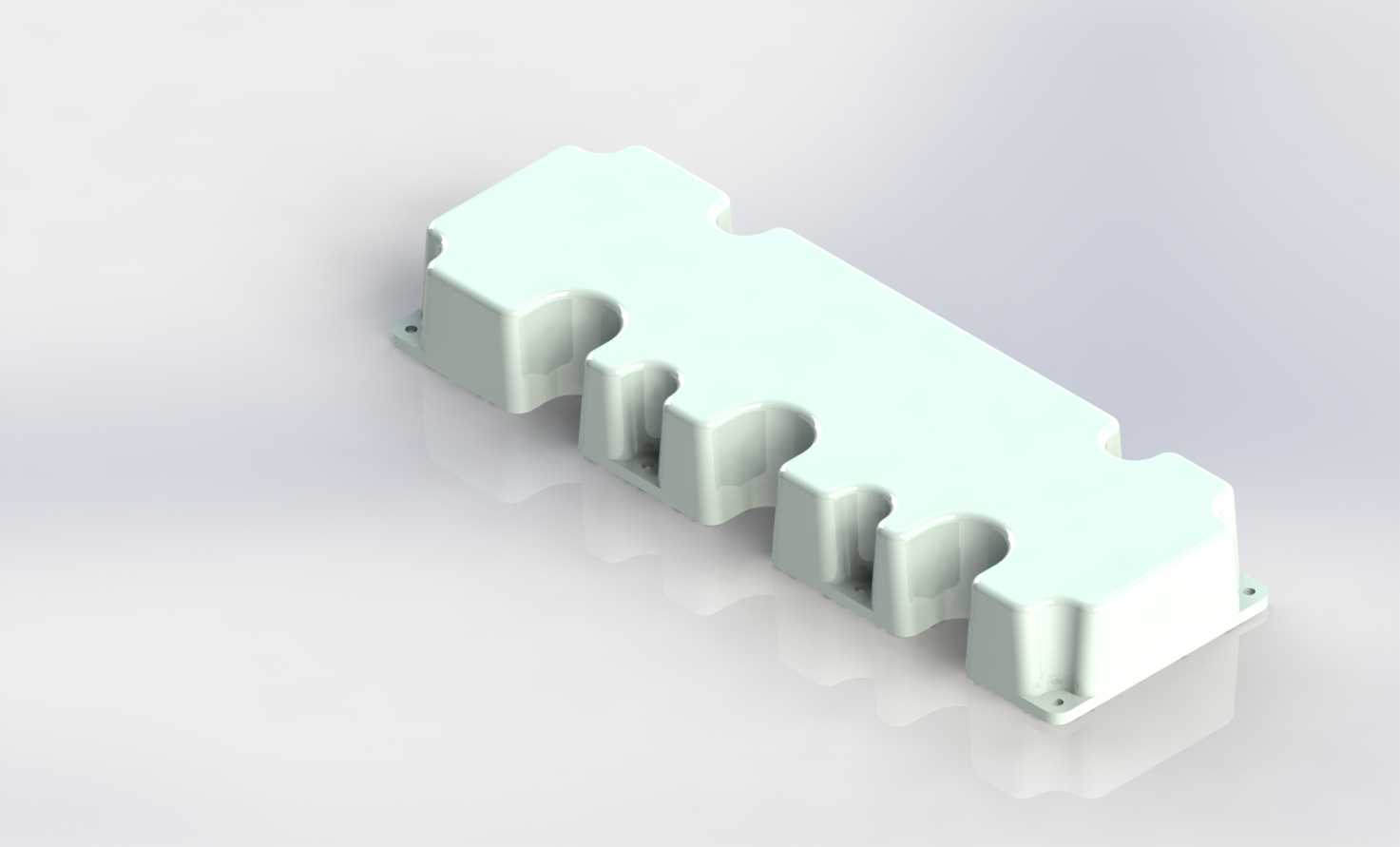

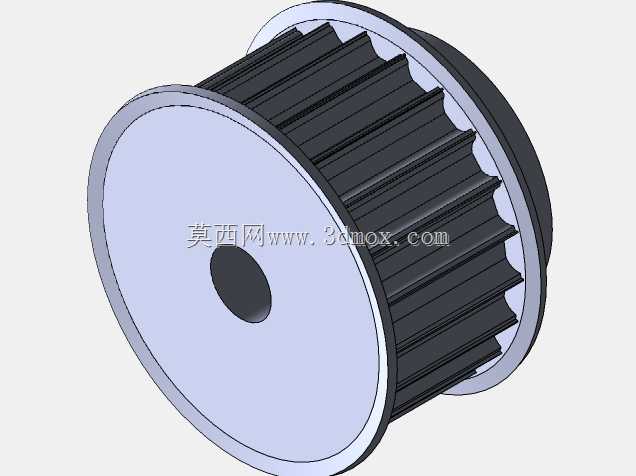

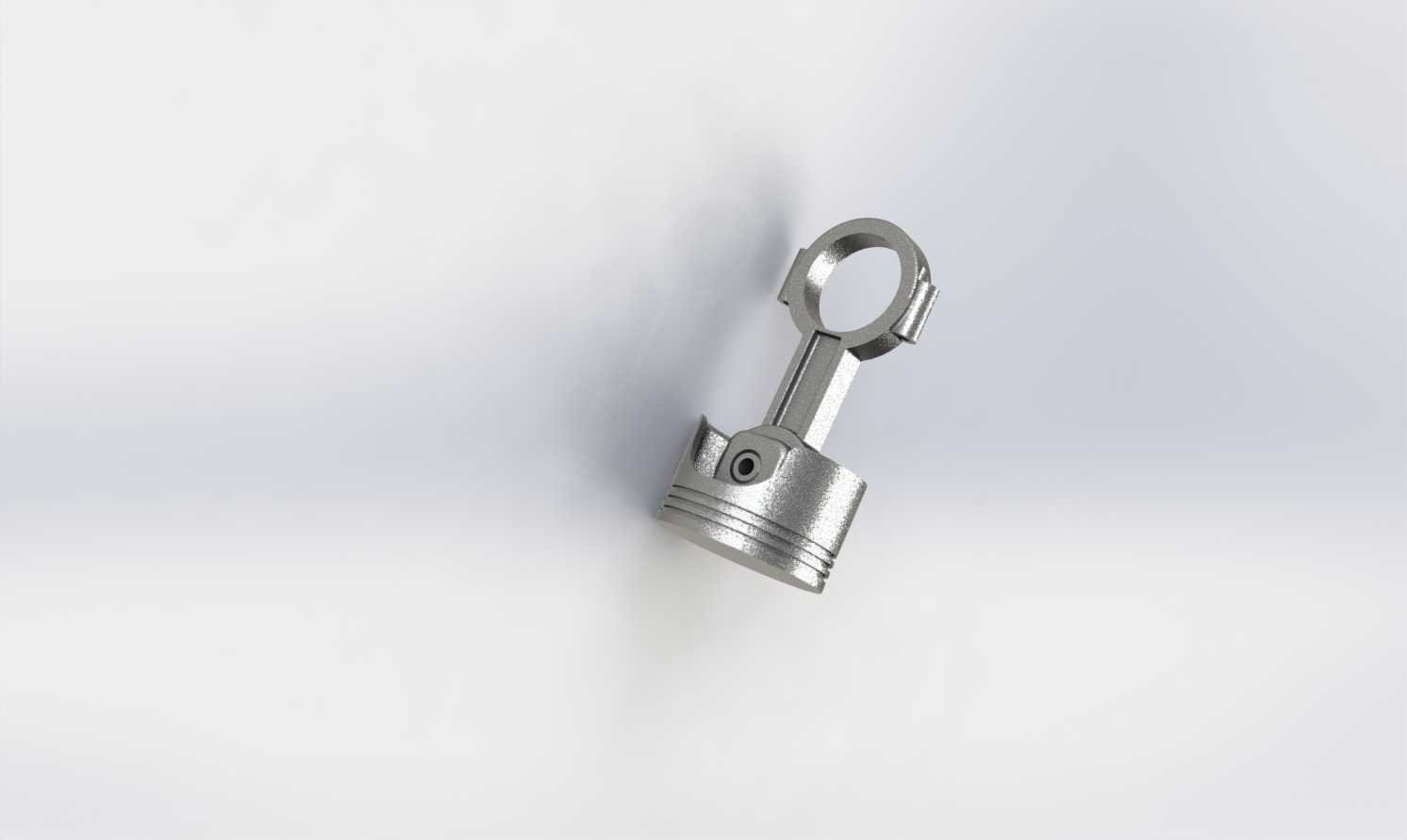

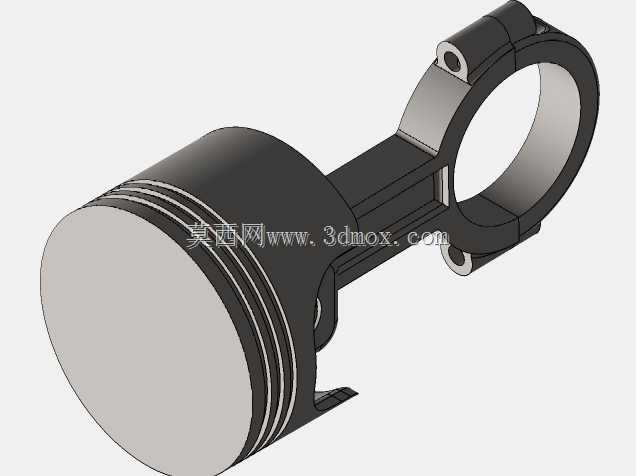

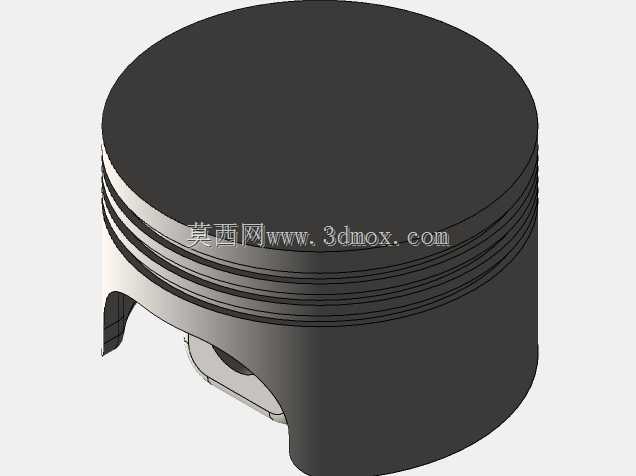

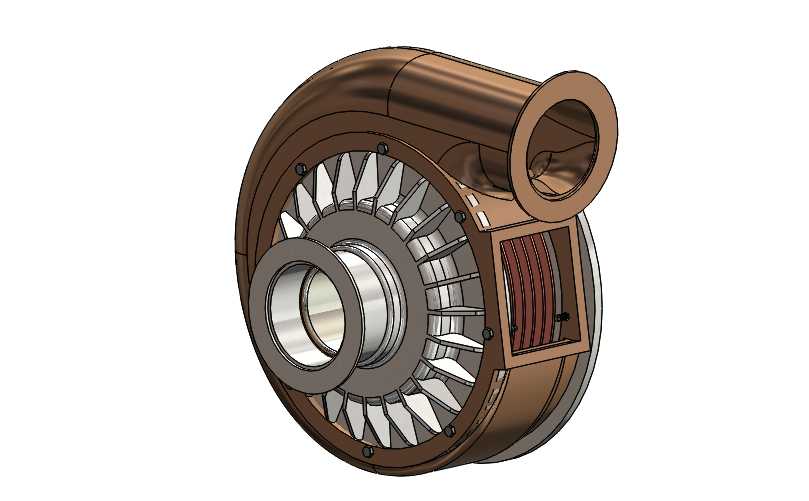

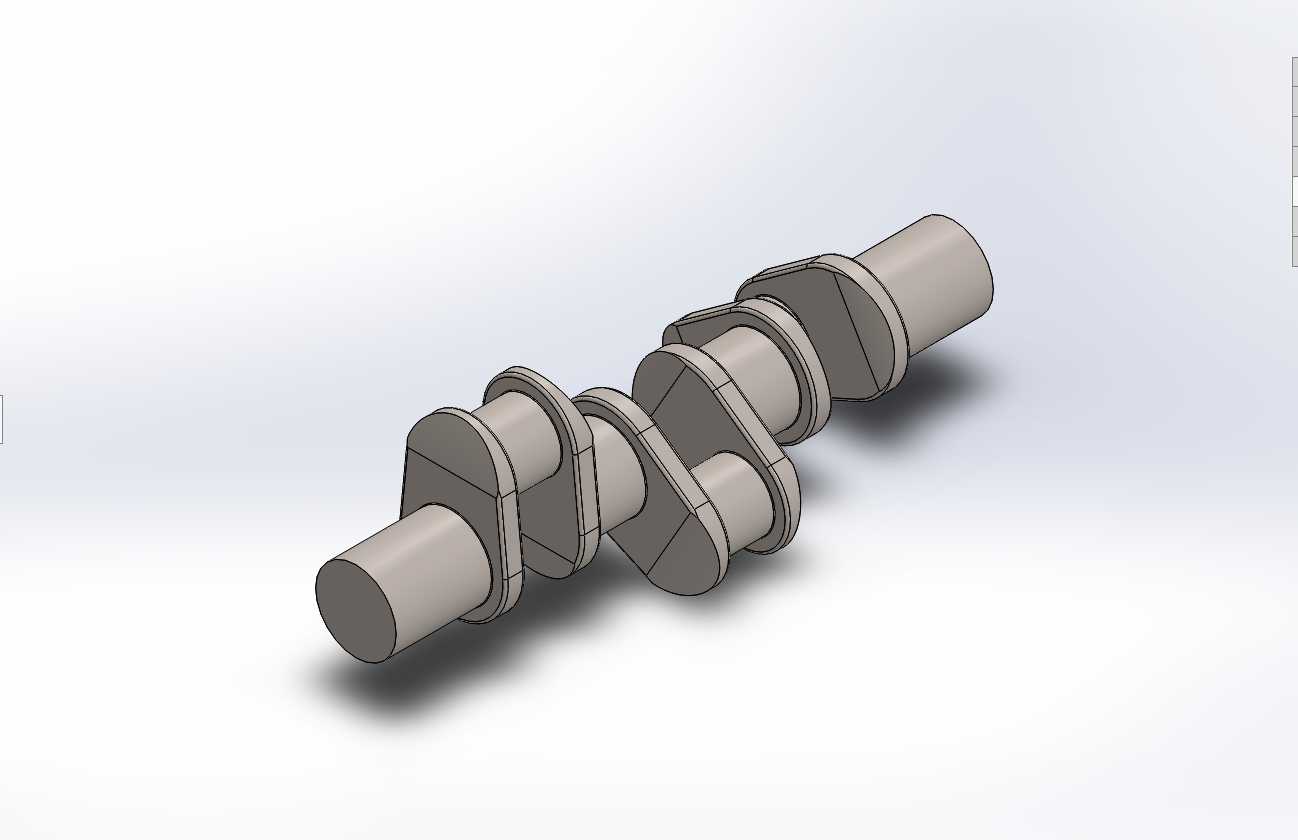

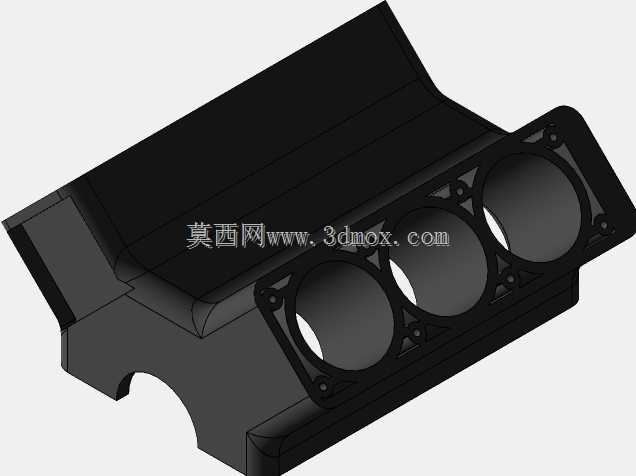

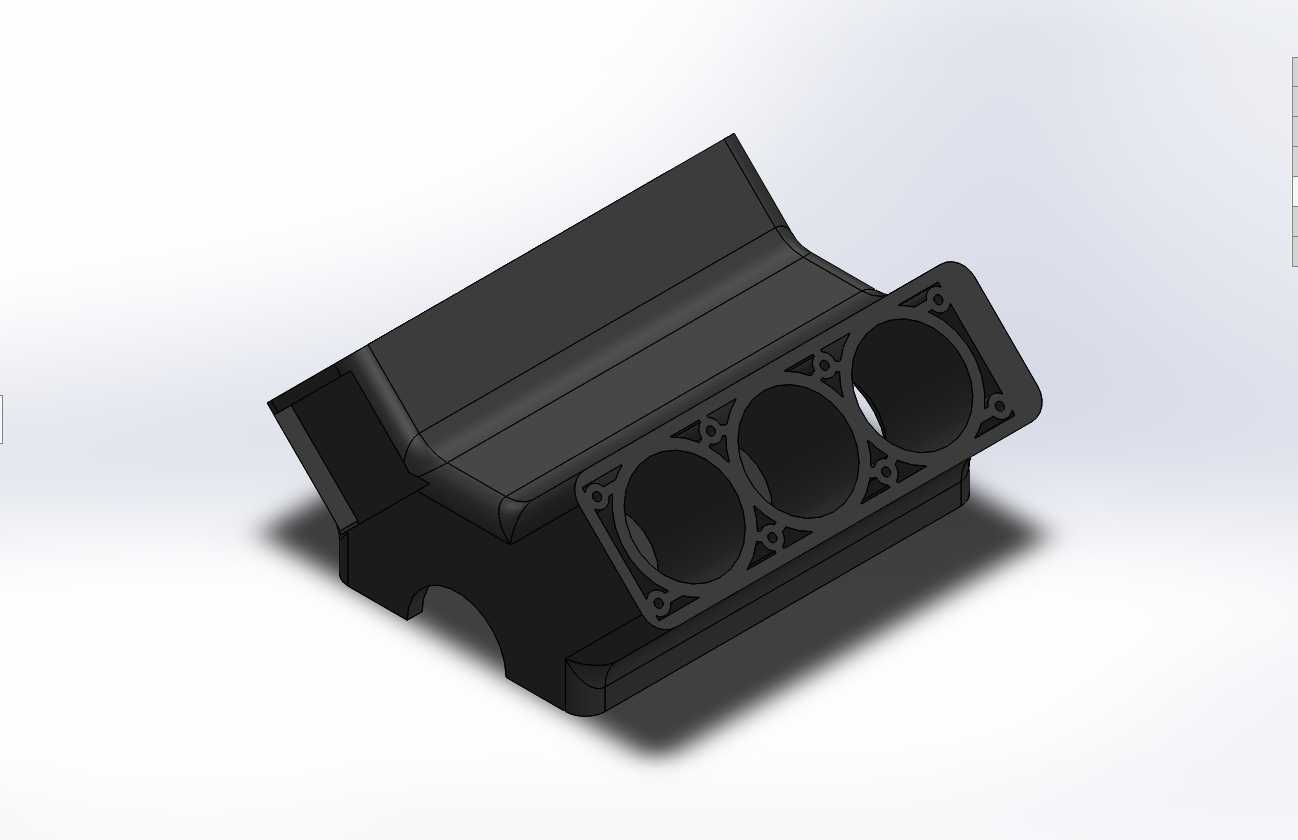

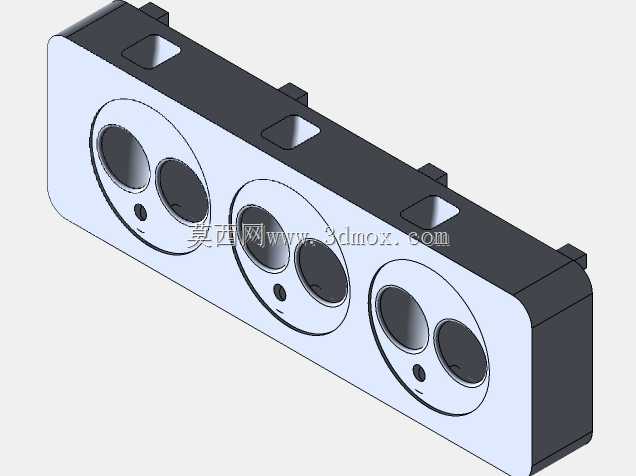

在乘用车动力系统开发、改装车动力升级以及高校内燃机专业教学实训场景中，V6涡轮增压内燃机的结构合理性直接决定动力输出效率、机舱布置适配性与后期维护便利性。这款V6内燃机采用经典60度夹角V型气缸布局，相比直列六缸机型大幅缩短轴向尺寸，能够适配更多前置后驱、前置四驱车型的机舱安装边界，两侧缸体夹角区域预留了充足的进排气管路、线束与冷却管路走管空间，避免后期装配出现管线干涉问题。涡轮增压器采用侧置布局，直接对接两侧排气歧管的出气端，缩短排气脉冲传递路径，有效降低涡轮迟滞效应，同时涡轮壳体周边预留了隔热罩安装位，可避免高温辐射影响周边橡胶管路与塑料部件的使用寿命。进气端采用大流量锥形空气滤芯接口，匹配等长进气歧管设计，保证各气缸进气量均匀性，每个气缸独立的点火线圈安装位与喷油器固定座都做了定位凸台设计，装配时无需反复调整对位，可大幅提升总装环节的作业效率。缸盖部分集成了凸轮轴轴承座与气门室盖安装密封面，密封槽采用连续闭环结构，可有效降低机油渗漏风险，缸体下部预留了油底壳安装法兰与机油泵、机油滤清器的接口位置，润滑系统的油路走向在缸体内部做了集成式设计，减少外部管路连接点，降低机油泄漏概率。前端轮系区域预留了发电机、空调压缩机、水泵的安装固定位，张紧轮调节行程覆盖所有附件皮带的张紧需求，无需额外设计转接支架即可完成附件系统装配。排气侧的涡轮增压器旁通阀执行器预留了真空管路接口，可直接对接整车真空系统实现增压压力闭环控制，排气出口法兰采用通用三元催化器对接尺寸，可适配主流后处理装置的安装需求。整机的安装悬置点分布在缸体两侧与变速箱对接端下部，三个主悬置点位形成稳定的三角支撑结构，可有效抵消发动机运转时的一阶、二阶振动，降低传递到车架的振动幅度，提升整车NVH表现。建模过程中对所有运动部件做了间隙校核，活塞运行到上止点时与气门的安全间隙、曲轴转动时与油底壳的间隙、涡轮叶轮转动时与壳体的间隙都预留了足够的工程余量，避免实际加工装配后出现运动干涉问题，所有连接螺栓的孔位都符合通用紧固件安装规范，可直接用于样机试制阶段的结构验证，也可作为动力总成匹配设计时的数模参考，帮助设计人员快速完成机舱布置、管路走向设计与安装支架开发工作。
