RAD50气动扭矩扳手三维结构设计

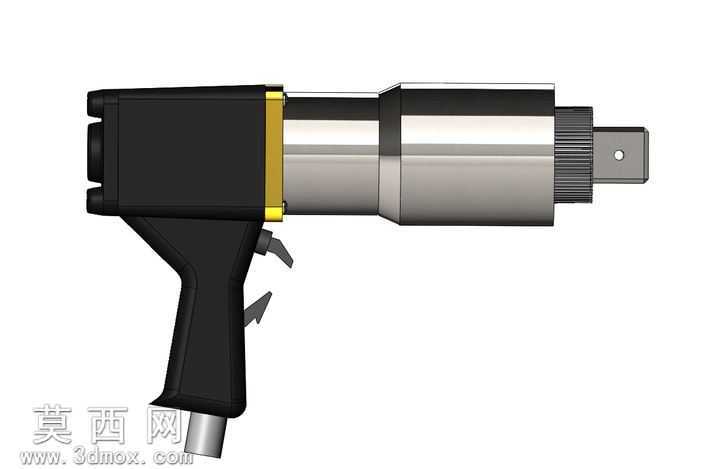

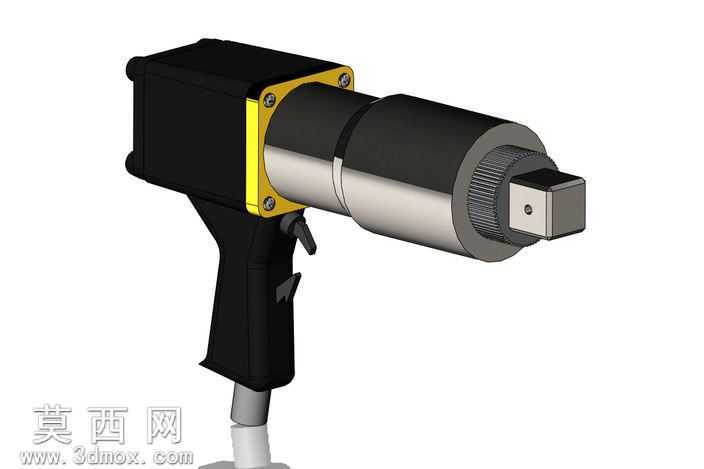

本模型为RAD50气动扭矩扳手的三维数字化设计成果，整体采用枪式握持结构布局，在三维建模过程中严格遵循气动扭矩扳手的实际工程尺寸比例，对各功能模块进行了精细化的特征构建。模型主体分为动力握持单元、扭矩传动单元、输出工作单元三个核心部分，动力握持单元采用符合人体工学的手枪握把造型，握把表面做了防滑纹理的细节建模，握把上方设置了触发式控制开关，开关的拨杆结构、复位结构都做了完整的特征还原，握把底部预留了气动管路的连接接口，接口处做了密封螺纹的细节刻画，保证结构逻辑与实物一致。扭矩传动单元是该扳手的核心功能段，建模时对内部行星减速传动结构做了装配级的特征还原，外部壳体采用金属与工程塑料结合的材质分区设计，靠近握把的壳体段做了黄色防护装饰边的结构建模，通过螺丝孔位特征还原了壳体的装配连接方式，传动段的金属外壳做了圆柱面的精细化处理，表面还原了金属加工的质感特征，输出工作单元采用方驱输出头结构，方头部位做了钢珠锁定结构的细节建模，输出头与传动段连接的滚花调节圈也做了完整的纹理特征还原，滚花的齿距、齿深都按照实物比例进行建模。在材质渲染表现上，针对不同部件的材质属性做了区分设置：握把、主壳体后盖采用哑光黑色工程塑料材质，调整了材质的粗糙度参数还原工程塑料的磨砂质感；传动段外壳采用亮面镀铬金属材质，设置了合适的反射率与环境贴图参数，还原金属表面的高光反射效果；黄色防护边采用半哑光工程塑料材质，输出方头采用高强度合金钢材质，表面做了轻微的做旧质感处理，模拟工具使用的金属质感；开关拨杆、连接螺丝采用黑色金属材质，还原小五金件的材质特征。整体建模过程采用自顶向下的设计思路，先确定整体的外形轮廓与尺寸参数，再拆分各个功能部件进行独立建模，最后完成整体装配，保证各部件之间的装配间隙合理，不存在结构干涉问题，模型完整还原了RAD50气动扭矩扳手的外观结构与核心传动段的外形特征，可用于工具类产品的展示、结构教学参考以及相关工装方案的配套展示使用，驱动方头尺寸为1.5英寸规格，适配对应规格的套筒配件，可满足大扭矩螺栓紧固作业的工具结构展示需求。
