PWM式太阳能充放电控制装置结构设计

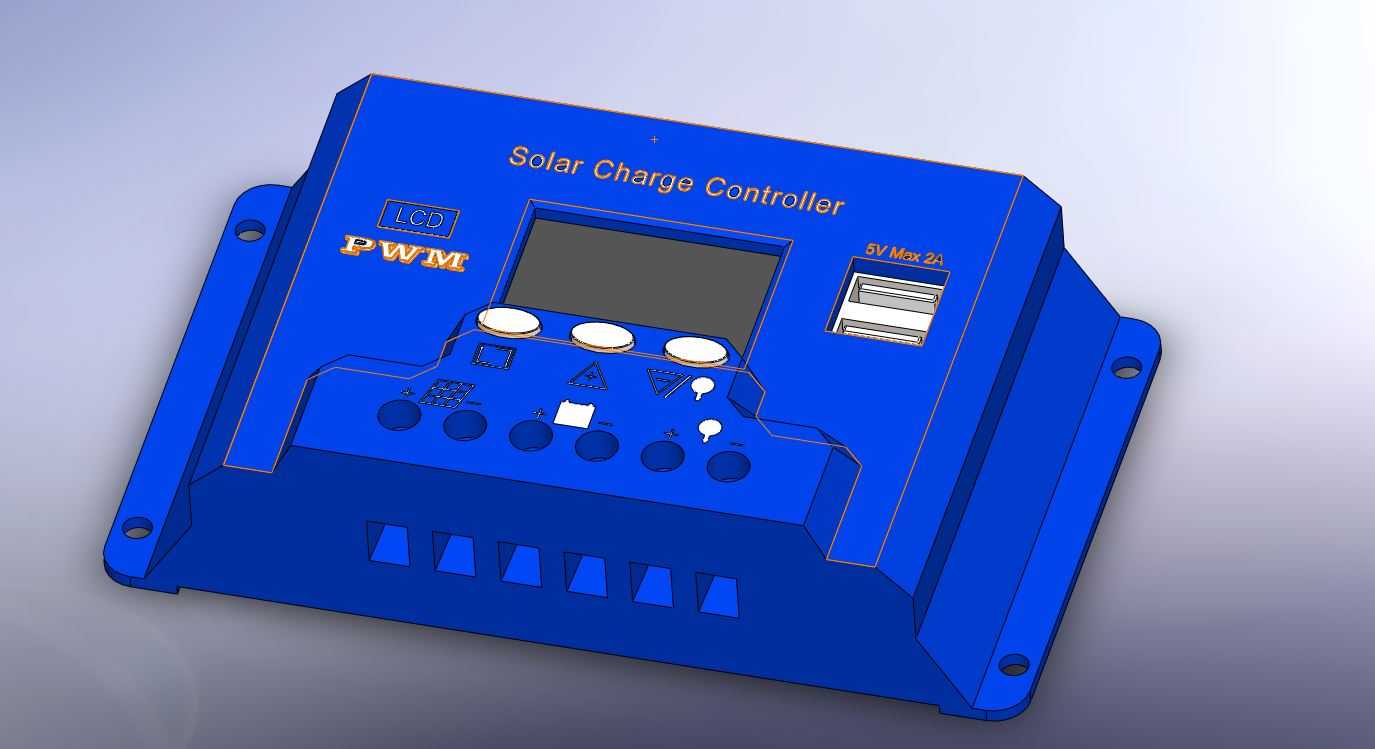

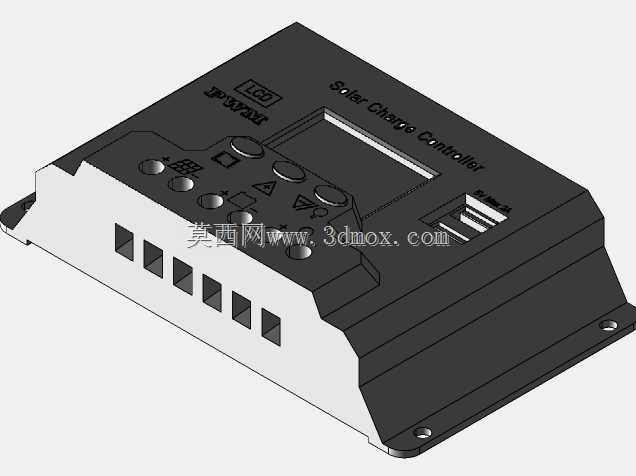

这款PWM型太阳能充放电控制装置，主要面向离网型小型光伏发电场景使用，常见于户用分布式离网光伏系统、户外光伏供电监控点位、牧区光伏供电户用系统、太阳能路灯供电回路这类场景，核心作用是协调光伏板、蓄电池与负载三者之间的电能流向，避免蓄电池过充、过放，同时对负载端输出做稳压管控，保障整个离网光伏回路的运行稳定性。从结构设计来看，外壳采用壁挂式安装结构，两侧预留带安装孔的固定耳，安装孔位做了沉台设计，安装时螺丝头可完全沉入沉台内，不会突出外壳表面影响外观或剐蹭线路，安装边界适配常规户外电控箱内的导轨旁装、墙面直接固定两种安装方式，外壳整体做了加强筋布局，在接线端子区域的壳体壁厚做了局部加厚，避免接线拧动端子时壳体发生形变。正面布局上，上方预留LCD显示屏安装窗口，窗口周边做了遮光凸边，减少户外强光下屏幕反光导致的读数困难问题；屏幕下方设置三个功能操作按键，按键采用凸起式硅胶按键结构，按键周边做了防水挡边，可应对日常使用中的溅水情况；按键旁预留USB输出接口，接口处做了防尘塞卡位，闲置时可封堵接口避免灰尘进入；下方区域为接线端子区，按照光伏输入、蓄电池连接、负载输出的顺序排布端子位，每个端子位上方印有对应接线标识，端子下方的壳体上开有对应数量的走线槽，接线完成后线材可顺着槽位排布，避免线材挤压壳体上盖；端子区域旁设置了状态指示灯位，分别对应充电、负载、故障三种状态，指示灯采用导光柱结构，光线均匀不刺眼。设计过程中优先考虑了户外使用的实用性，壳体上下边缘做了卡扣与螺丝结合的固定结构，既方便日常开盖检修，也能保证壳体拼接处的紧密性，减少灰尘、潮气进入壳体内部的概率；内部PCB安装柱做了统一高度设计，预留了足够的电气安全间隙，避免元器件与壳体接触发生短路风险；USB输出模块做了独立的卡位固定，避免频繁插拔USB导致模块松脱。整体外形尺寸适配小功率离网光伏系统的安装空间需求，不会占用过多电控箱内位置，安装时无需额外做定制支架，直接通过两侧固定耳即可完成固定，接线操作全部在正面完成，无需拆卸壳体即可完成大部分接线与参数查看操作，适配现场施工的操作习惯。
