便携式锂电池组电压监测报警装置

在锂电储能、航模动力、低速电动车电池组运维场景中，单串电芯的电压一致性直接决定整组电池的循环寿命与使用安全，这款监测装置正是针对多串锂电组的实时电压巡检需求设计。设备可适配锂聚合物、锂离子、磷酸铁锂三类主流锂电芯的电压采集逻辑，支持2至8串电池组的同步监测，覆盖从小型航模电池、便携储能电源到轻型电动车电池组的常见串数范围，无需额外外接信号转换模块，直接通过侧边的接插端子与电池组平衡口连接即可完成采样接线，接插端做了防呆限位设计，避免现场运维时插反接口导致的采样回路短路。

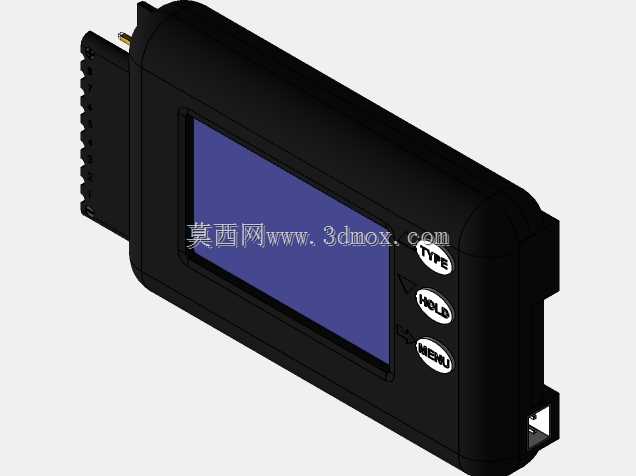

机身采用圆角矩形的一体化壳体设计，外壳壁厚均匀适配注塑成型工艺，边角做了R3以上的圆角过渡，既减少日常携带磕碰造成的壳体开裂风险，也能避免注塑过程中应力集中导致的翘曲变形。正面区域划分清晰，上方嵌入128*64分辨率的点阵LCD屏，屏幕周边做了0.8mm的沉台限位，装配时屏幕可直接卡入沉台定位，省去额外打胶固定的工序；屏幕右侧竖向排列三颗操作按键，按键采用凸点纹理设计，戴劳保手套操作时也能清晰感知按键位置，单颗按键的按压行程设置为1.2mm，触发反馈清晰，避免现场操作时的误触。机身侧面预留了蜂鸣器的出声孔位，出声孔采用格栅式排布，既保证蜂鸣报警音的传出效率，也能阻挡日常使用中的灰尘、飞溅液体进入壳体内部。

功能逻辑上，设备内置的电压采样回路做了分压校准，每串电芯的电压采集精度可满足日常运维的偏差要求，当监测到任意一串电芯电压超出预设的过充、过放阈值时，除了屏幕上对应串数的电压数值高亮闪烁提示，内置蜂鸣器会发出间歇式报警音，同时屏幕背光自动点亮，即使在光线昏暗的设备舱、户外夜间作业场景下，运维人员也能快速定位异常电芯位置。设备的安装边界充分考虑便携使用需求，整体尺寸控制在手掌可握持的范围，壳体背面预留了可选的背夹安装位，既可以手持移动巡检不同电池组，也能通过背夹固定在电池组外壳、设备机架上做长期在线监测，整机无突出的尖锐结构，放入工具包携带时不会刮损其他工具。

从结构设计角度看，壳体内部做了PCB板的定位柱与卡扣位，主板装配时无需螺丝即可完成初步固定，后期维修拆卸也更便捷；屏幕与主板之间采用FPC软排线连接，避免硬连接在壳体受挤压时出现接触不良。接口端做了加强筋设计，频繁插拔采样线时不会出现接口座松脱的问题，整体结构兼顾了便携使用的抗造性与量产装配的工艺性，适合电池运维、动力设备调试等场景的日常使用。
