双层框架式液压驱动气体增压装置结构

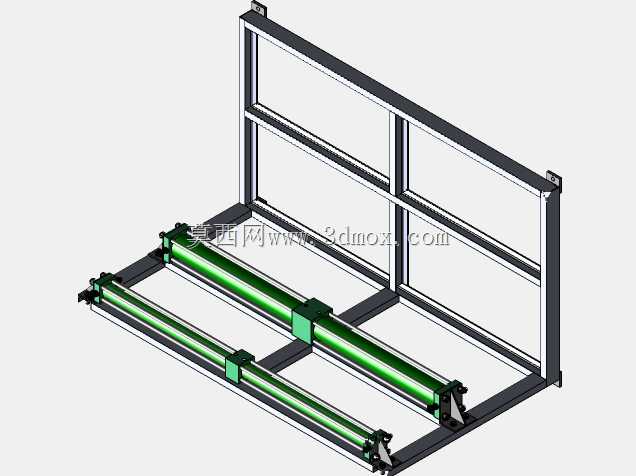

在工业气动系统的压力补压、高压气源供给场景中，这类带液压驱动的气体增压结构常被用于气源压力不足的工位，比如车间局部需要高压吹扫、气动夹具保压、小型气动执行元件高压驱动的场合，它不需要额外配置独立的高压气源站，依托车间现有常规低压气源搭配液压驱动回路就能实现压力提升，适配没有集中高压供气管网的零散作业工位。从结构布局来看，整体采用方管焊接的一体式底架作为承载基础，底架做了分格镂空设计，既减轻整体自重，又能避免积尘积液，安装时可通过底架四角的安装孔配合膨胀螺栓或压板固定在混凝土地面或者设备机台台面，安装边界需要预留两侧液压管路、气路接头的操作空间，单侧预留距离不小于200mm方便管路拆装维护。上下两层平行布置的增压缸组件通过立式支撑方管固定在底架上，两层缸体的中心距经过适配设计，避免上下管路排布出现干涉，每根增压缸的端盖都采用螺栓紧固的连接结构，缸筒外壁做了防护涂层处理，适配车间多尘、少量油污的作业环境。设计过程中优先考虑了驱动端与增压端的密封适配性，液压驱动侧采用耐油密封件，气体增压侧采用低摩擦的气动密封，避免油气互窜影响输出气体的洁净度，同时缸体的滑动配合面做了珩磨处理，降低活塞往复运动的磨损速率，延长组件的维护周期。缸体上的滑动连接座可根据实际安装需求调整固定位置，适配不同行程的输出连接需求，不需要额外改制支架就能对接不同的外部执行元件。整体框架的垂直度、平行度公差控制在合理范围内，避免缸体安装偏斜导致活塞运行卡滞，出厂装配时需要对两层缸体的同轴度、平行度做打表校验，保证活塞运行无别劲现象。气路与液压管路的接口都布置在缸体端盖的同侧，方便现场布线布管，减少管路弯折半径，降低管路阻力损失。这类结构不包含配套的液压泵站，使用时需要根据增压缸的驱动流量、压力需求匹配对应参数的液压动力单元，选型时要核算驱动压力与输出气体压力的增压比，保证输出压力满足工位使用要求，同时要在气路输出端配置安全阀、压力检测表，避免超压输出带来的安全隐患。日常维护时可直接拆卸端盖螺栓更换密封件，不需要整体拆解框架，降低后期运维的工作量。
