OPGW光缆耐张张力固定装置结构设计

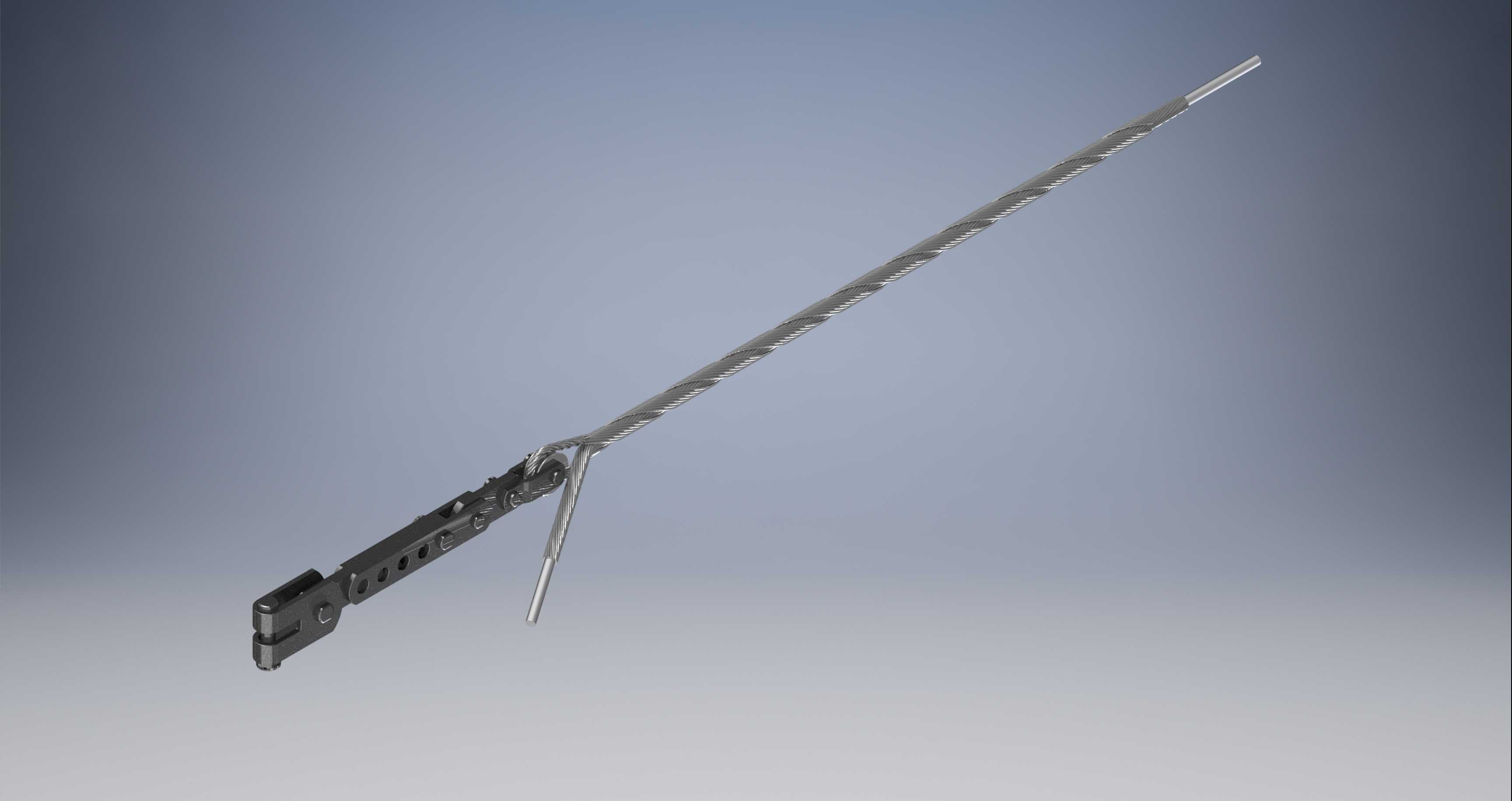

在架空输电线路复合光缆架设作业场景中，这类张力装置承担着核心的光缆锚固受力作用，区别于普通导线耐张金具，OPGW张力装置需要同时兼顾机械夹持可靠性与光缆光纤单元的应力保护，避免夹持力过大造成光纤微弯损耗超标，或是夹持力不足导致光缆滑移脱落。从结构设计逻辑来看，装置整体采用楔式自锁加螺栓紧固的复合受力结构，前端的楔块组件与光缆外层绞丝接触时，会随着线路张力的增大自动收紧夹持力，无需额外施加过大的预紧扭矩就能实现足够的握着力，侧面引出的接地连板可以直接连通杆塔接地网，将雷击电流顺利导入接地极，避免OPGW光缆受雷击断股。装置的主体承力段采用长条形开槽结构，既可以减轻整体自重，降低杆塔挂点的垂直载荷，又能预留足够的形变余量，在大风、覆冰等极端工况下，允许装置产生微小的弹性形变来吸收线路振动能量，减少金具疲劳损伤的概率。安装边界方面，装置的挂点端采用标准的U型挂环连接接口，适配国内绝大多数输电杆塔的挂点尺寸，不需要对现有杆塔金具进行改造就能直接换装，夹持段的内径尺寸匹配常规截面的OPGW光缆外径，安装时只需要将光缆端部穿入楔块腔室，预紧端部螺栓后即可完成初步固定，待线路弧垂调整到位后，锁紧防松螺母就能完成安装作业。设计过程中特意对张紧螺旋段的结构做了容错处理，即使螺旋段存在少量加工误差，也不会影响整体的夹持受力性能，完全满足现场施工的实际使用需求，装置整体的外形做了圆弧过渡处理，没有尖锐棱角，避免安装过程中划伤光缆外层的铝包钢绞丝，也能减少高压电场下的尖端放电现象，降低线路电晕损耗。在长期运行工况下，装置的所有受力部件都做了热镀锌防腐处理，能够适应沿海高盐雾、工业重污染等复杂户外环境，不需要频繁维护更换，有效降低架空线路的全生命周期运维成本。
