自行车车架调校固定夹具结构设计

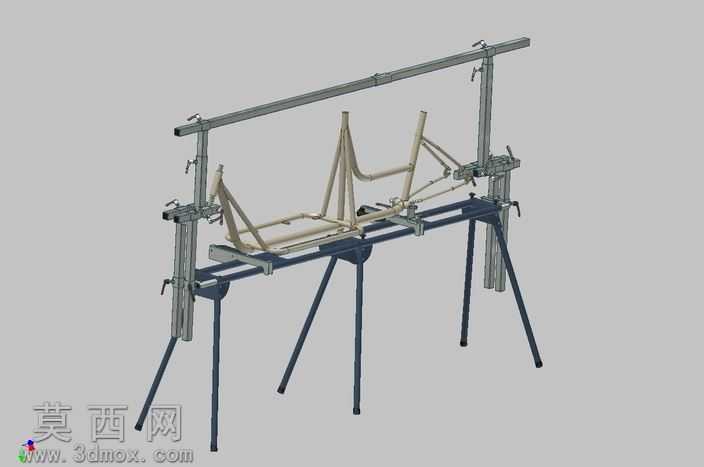

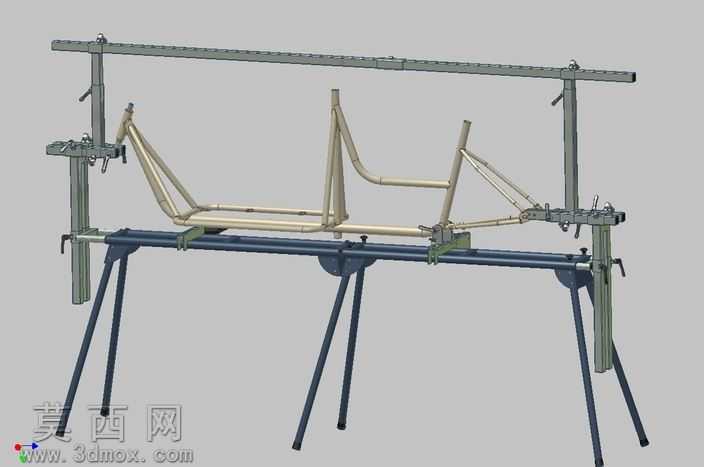

本作品为自行车车架调校固定用的夹具三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械工装的实际尺寸比例，对每一处连接结构、调节机构都做了1:1的细节还原。模型整体分为底部支撑三脚支架、中部横向承载梁、纵向定位立柱、顶部测量基准横梁以及多组可调式夹紧定位组件几个核心部分，建模时对三脚支架的铰接旋转结构做了运动仿真适配，可模拟实际使用中支架展开、收合的动作逻辑，保证结构运动无干涉。中部横向承载梁采用圆管截面型材建模，表面做了哑光金属材质渲染，还原钢制工装的磨砂金属质感，梁上预留的滑块安装槽做了精确的尺寸约束，适配不同规格车架的底部定位需求。两侧的纵向定位立柱设计为可升降调节结构，建模时添加了齿条锁紧机构的细节，立柱表面的刻度标识做了贴图渲染处理，清晰直观呈现高度调节的参考基准，立柱与横梁的连接部位做了加强筋结构建模，保证工装整体的结构刚性。顶部的测量基准横梁采用长直铝型材质感渲染，梁上均匀排布的定位孔做了精确的阵列排布，可适配不同长度自行车车架的上部基准定位需求。多组夹紧定位组件分别对应自行车车架的五通、头管、后叉尾钩等核心定位点位，每个夹块都做了仿形接触面设计，建模时还原了夹块的快拆锁紧结构，材质上区分了钢制夹体与橡胶防滑垫的不同质感，橡胶垫部分做了哑光软质材质渲染，避免夹伤车架表面。整体渲染采用中性灰背景，突出工装与车架的装配关系，车架部分采用金属烤漆与哑光金属搭配的材质设置，清晰区分车架管材与焊接部位的结构细节。设计思路围绕自行车车架生产调校环节的实际需求，兼顾不同尺寸车架的通用性，所有调节部位都设计有锁紧固定结构，保证调校过程中基准不发生偏移，整体结构拆装便捷，支撑稳定，可满足自行车车架跳汰检测、精度调校、焊接定位等多场景的使用需求，建模过程中对所有活动部件都做了装配约束验证，确保各调节机构行程合理，无结构冲突，各受力部位的壁厚、支撑结构都做了加强处理，符合实际工装的承重与使用强度要求。
