液压机配套工件快换固定装置结构设计

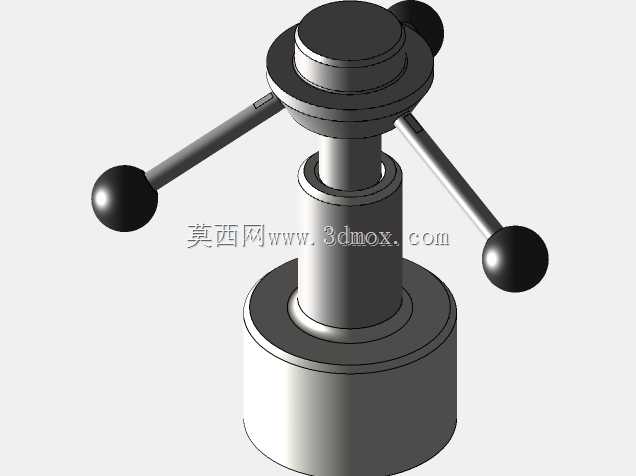

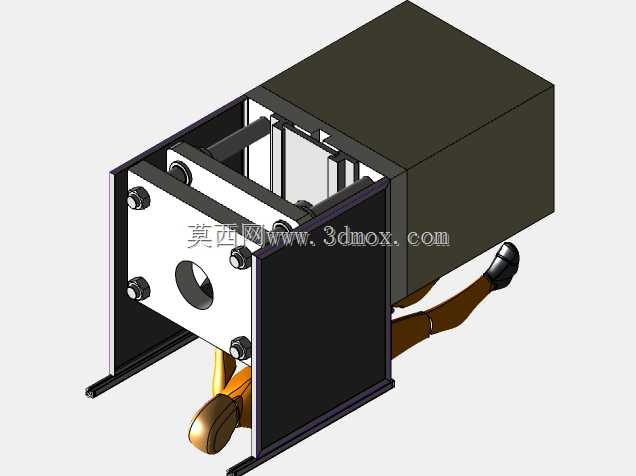

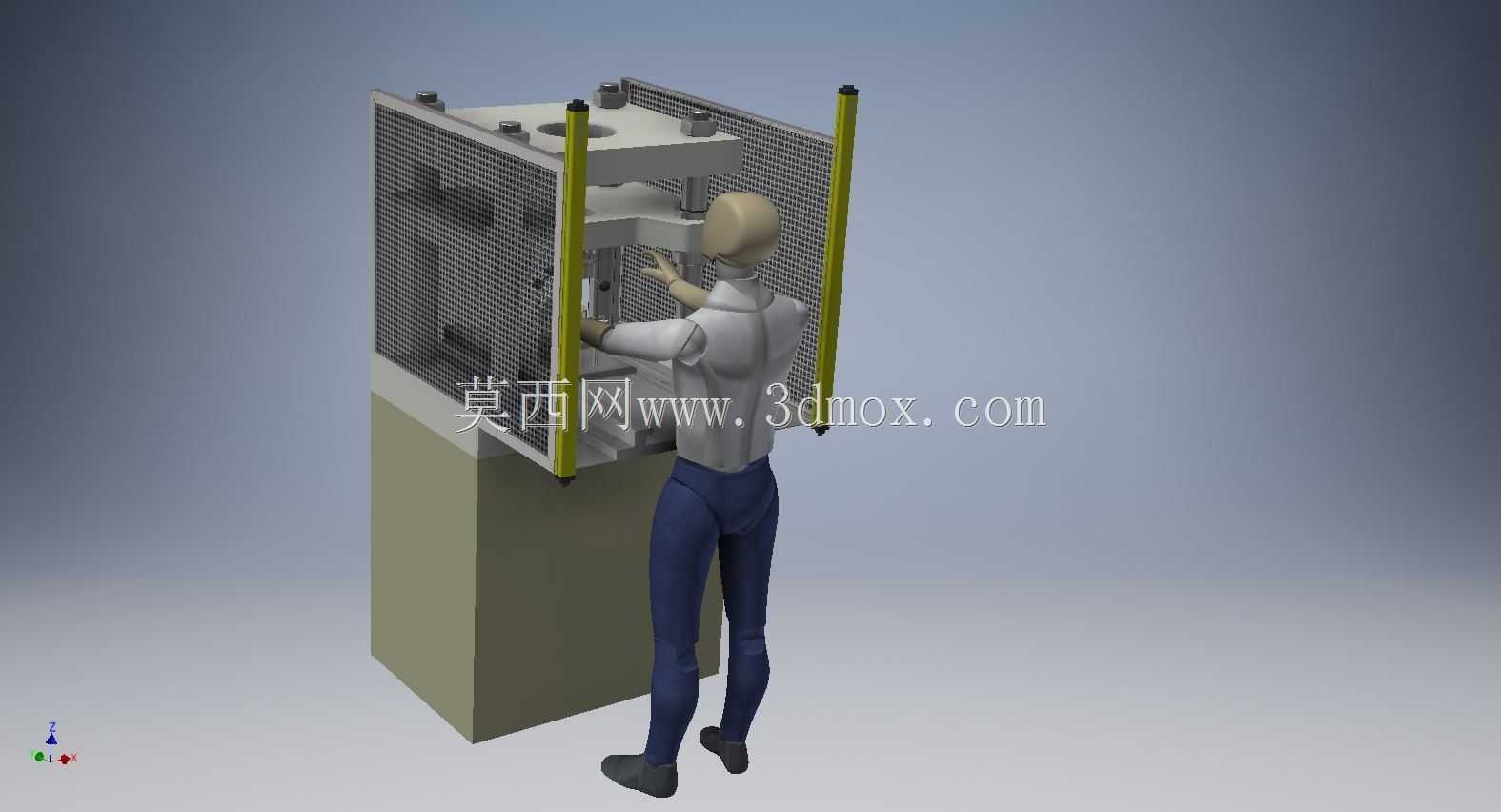

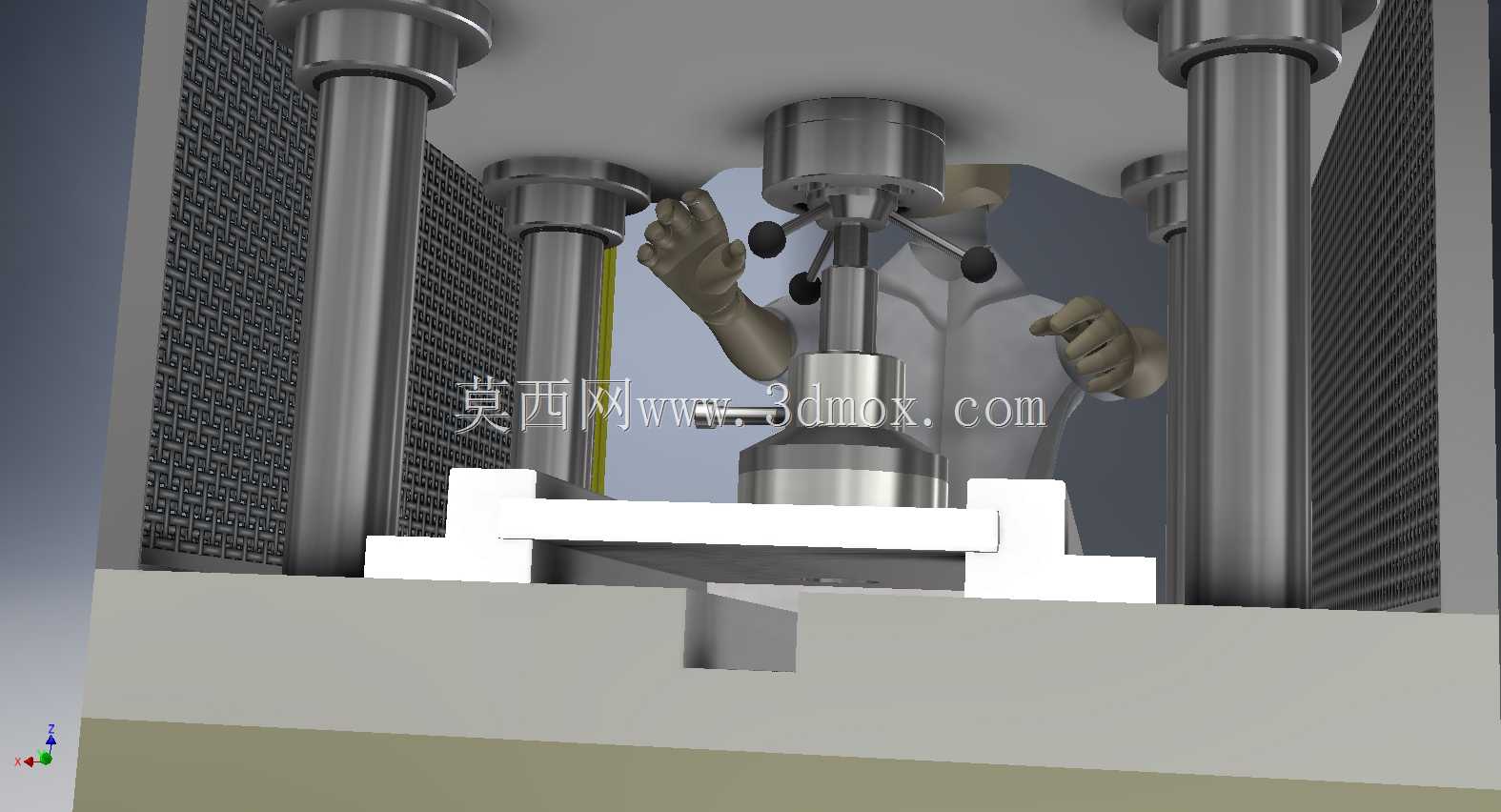

这套快换装置主要配套液压机生产工位使用，针对液压机上下料换型频繁、工件装夹耗时久的痛点设计，在中小批量冲压、压装生产场景中，能大幅压缩非加工等待时长，同时兼顾操作安全防护需求。从结构布局来看，装置主体分为下部安装基座、中部装夹执行机构、外围安全防护三个部分，下部基座采用箱式焊接结构，底面预留与液压机工作台T型槽匹配的安装孔位，安装时无需对原有液压机工作台做二次改造，直接通过T型螺栓完成固定，基座高度适配常规开式液压机的开口行程，不会干涉液压机滑块的下行压装作业。中部装夹机构采用导向柱配合浮动压块的结构，两根垂直布置的导向柱承担装夹过程的侧向力，避免压装过程中工件偏移，浮动压块可根据不同外形的待加工零件自动调整贴合角度，无需针对单一零件定制专属压头，适配一定尺寸范围内的异形零件固定需求。外围防护采用网格状防护板搭配两侧安全光栅的组合设计，防护板采用冲孔金属网制作，既可以阻挡压装过程中可能飞出的工件碎屑，又不会遮挡操作人员观察压装状态的视线，两侧的安全光栅接入液压机的安全控制回路，一旦操作人员肢体误入作业区域，液压机会立即触发急停，避免安全事故。设计过程中优先考虑了操作的便捷性，整套装置的锁紧与松开动作通过液压机自身的液压支路驱动，无需额外配置动力源，操作人员仅需完成工件的初步定位，即可触发锁紧机构完成工件固定，换型时无需反复调整装夹位置，单次换型的装夹时间相比传统螺栓压板固定方式可缩短七成以上。安装边界方面，装置整体占用工作台面尺寸适配多数100吨以内开式液压机的工作台规格，防护结构的高度符合机械安全标准中关于上肢防护的距离要求，不会出现防护盲区，装置的上部接口预留了扩展空间，可根据后续生产需求加装定位销、气动推料等附加模块，适配不同的生产工艺需求。在实际使用场景中，这套装置尤其适合多品种小批量的压装作业，比如五金零件压型、轴承组件压装、小型结构件铆接等工位，既可以作为液压机的固定配套工装长期使用，也可以通过快拆安装结构在不同液压机之间转移使用，提升工装的利用率。
