塑料雪铲注塑成型模具结构设计

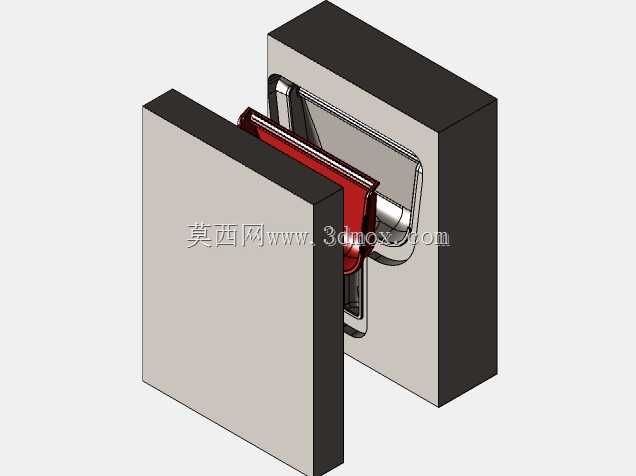

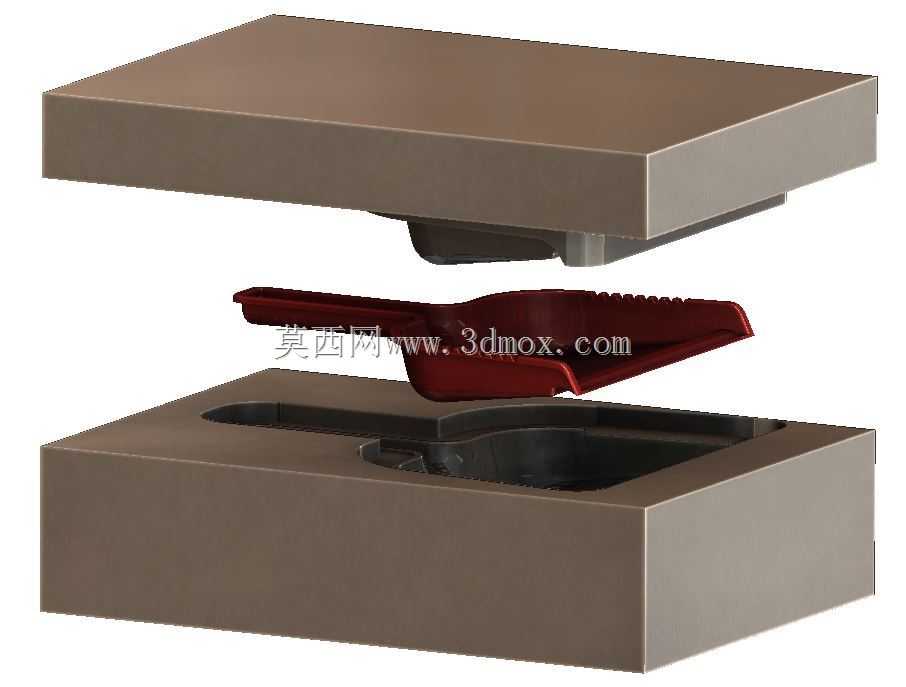

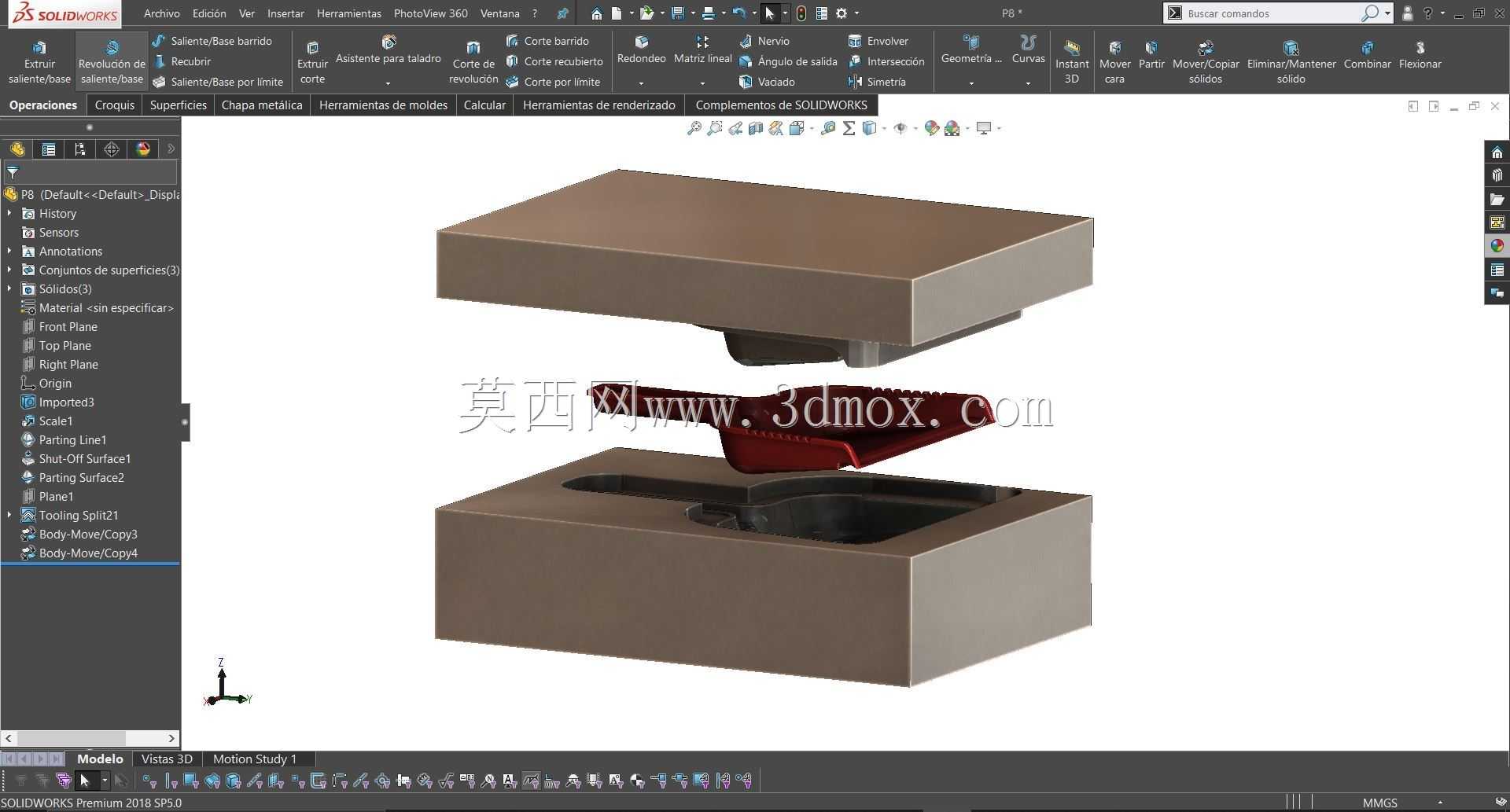

这套模具针对冬季除雪用手持塑料雪铲的注塑成型需求开发，核心服务于北方民用除雪工具、户外清障配件的批量生产场景，适配卧式注塑机的安装规格，模架采用标准两板模结构，上下模合模行程匹配常规160吨级注塑机的开模距离，安装孔位完全遵循注塑机工作台的T型槽间距标准，无需额外加工转接板即可完成上机装夹。从成型逻辑来看，雪铲本体为带加强筋的薄壁弧形结构，铲头边缘带有锯齿形破冰结构，手柄衔接处带有加厚安装座，因此型腔设计时特意将进料点设置在铲柄衔接位置，采用侧浇口进料方式，避免熔接痕出现在铲面受力区域，同时在型腔对应铲面薄壁位置做了排气槽预留，防止填充过程中出现困气烧焦、缺料等成型缺陷。模具的分型面完全贴合雪铲的弧形轮廓，上下模合模时的贴合面做了0.02mm的研配精度控制，既避免飞边产生，又能保证开模时塑件留在动模侧，配合顶杆机构实现顺畅脱模，顶杆的排布位置特意避开雪铲的外观面，全部设置在加强筋、安装座等非外观区域，保证成型后塑件的外观质量无需额外打磨处理。冷却水路采用环绕型腔的循环布局，进出水口设置在模架侧面，水路直径适配常规冷水机接口，冷却时长控制在15秒以内，匹配批量生产的节拍要求，同时针对铲头锯齿的细小结构位置，特意做了铍铜镶件设计，强化局部散热效率，避免该位置出现冷却不均导致的翘曲变形。从实际生产适配性来看，这套模具成型的雪铲塑件壁厚均匀，最薄处2mm、最厚的安装座位置3.5mm，收缩率按照常用PP塑料的成型参数设置，成型后尺寸偏差控制在0.1mm以内，完全满足雪铲后续与金属手柄的装配公差要求，不需要额外做二次修整。日常生产维护时，型腔表面做了硬铬镀层处理，耐磨性能满足30万模次以上的生产寿命，易磨损的锯齿位置采用镶件结构，出现磨损后可单独更换镶件，无需整体报废模腔，大幅降低长期生产的维护成本。
