六杆传动压力执行机构结构设计

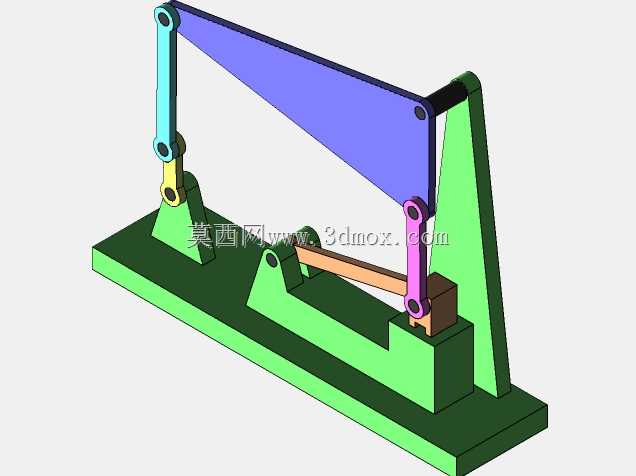

这套六杆压力执行机构，主要面向小吨位冲压、压装工位的轻量化作业场景，常见于小型五金件冲裁、电子元器件引脚压合、小尺寸塑胶件铆接这类对压力行程曲线有特定要求的工序，相比传统曲柄滑块压力机，六杆结构的急回特性更突出，作业过程中滑块在工作行程段速度更平缓，空回程速度更快，既能降低冲压瞬间对模具的冲击，又能提升单工位作业节拍。从结构布局来看，整套机构以一体式铸造机座为安装载体，机座底部预留了四个地脚安装孔位，可直接固定在型钢焊接工作台或者混凝土设备基础上，整体安装边界长度约为420mm，宽度约180mm，不含驱动端的总高度约260mm，适配多数小型台式作业工位的空间要求，不需要额外开挖地坑，现场部署灵活。设计过程中优先考虑了连杆铰接点的受力分配，将原动件设置在机座左侧的铰接支座上，通过长短连杆的组合传动，带动三角摆杆绕机座右侧的固定铰接点摆动，最终驱动竖直方向的压头滑块沿导向槽做直线往复运动，各铰接点均采用销轴加轴套的配合形式，预留了润滑脂加注通道，长期运行下的磨损量可控，维护时仅需定期更换轴套即可，不需要整体更换连杆构件。功能特性上，这套六杆机构的压头工作行程约为60mm，公称压力行程区间覆盖滑块下行末端20mm范围，在该区间内连杆传动的力放大比达到最优值，可在配置小功率驱动电机的前提下输出足够的压装力，同时因为多连杆的运动约束，压头在下死点位置的保压停留时间比普通曲柄机构长0.2s左右，更适配需要短时间保压的压装、铆接工序。机构的导向部分采用一体式导向座与滑块的矩形导轨配合，导向间隙可通过侧面的紧定螺钉调整，长期运行出现磨损后不需要拆换整个导向组件，仅需调整间隙即可恢复导向精度。整套机构的运动逻辑经过运动学仿真验证，各连杆在全行程内无运动干涉，铰接点的受力峰值均控制在常用结构钢的许用应力范围内，不需要采用特殊高强度材料即可满足强度要求，加工制造成本较低，适合小型加工厂自行改制或者配套小型自动化生产线做压装工位执行端使用。
