台式电动木柴劈裂拆分设备结构设计

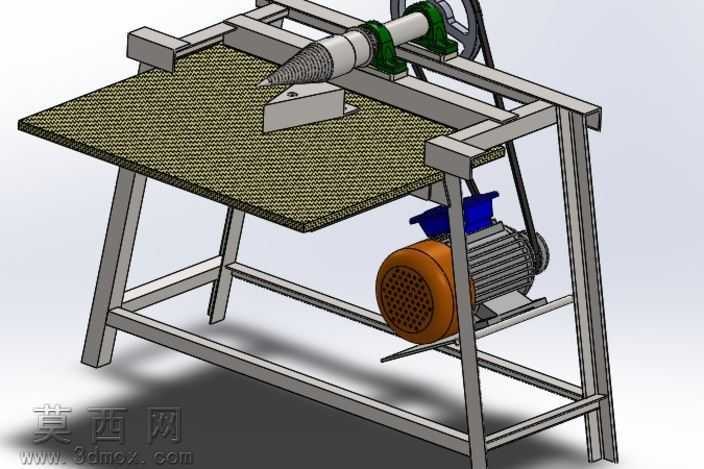

本作品为台式电动木柴劈裂拆分设备的三维设计成果，建模阶段采用SolidWorks完成全零件参数化绘制，从机架方管型材的截面尺寸匹配、各安装位的孔位同轴度校准，到劈裂锥的螺旋锥面轮廓、传动组件的带轮与轴承座配合关系，均按照实际加工装配逻辑完成约束装配，避免出现干涉错位问题。渲染阶段针对不同部件匹配对应材质属性：设备工作台面采用防滑纹理的耐磨钢板材质，还原糙面金属的漫反射质感；支撑机架采用普通碳素结构钢材质，呈现哑光银灰色金属质感，边缘做轻微倒角处理避免生硬棱角；驱动端的电动机外壳分别匹配铸铁端盖的橙棕色粗糙漆面、机身散热筋的灰铸铁质感，传动皮带采用黑色橡胶材质，设置合适的粗糙度与弹性形变视觉效果；核心工作部件劈裂锥采用淬火合金钢材质，锥尖部分做高亮金属反光处理，凸显其锋利耐磨的属性，固定劈裂锥的轴承座采用深绿色漆面铸铁材质，还原工业机具的真实涂装效果。结构设计上采用落地式方管焊接机架，底部设置横向连接杆件提升整体结构稳定性，避免劈裂作业时的晃动问题；工作台面水平布置，预留木料放置的充足操作空间，劈裂锥通过轴承座横向固定在台面上方的横梁支架上，通过皮带传动系统连接台面下方的电动机，将电机的旋转动力传递至劈裂锥，依靠锥面的螺旋结构旋入木柴内部完成劈裂拆分，相比传统斧劈方式大幅降低劳动强度，同时在劈裂锥下方设置定位挡块，避免木料在旋入过程中发生偏移，提升作业安全性。设计思路围绕现有通用电机的改装适配展开，无需定制专用动力部件，可依托常见的异步电动机完成改装，降低设备的制造成本，整体结构紧凑，操作空间符合人体工程学高度，适合小型林场、农户的日常木柴加工需求，各部件均采用标准化型材与通用标准件，后续维护更换配件便捷，传动结构做了简化设计，减少不必要的传动环节，降低动力传输过程中的损耗，提升设备运行的可靠性。
