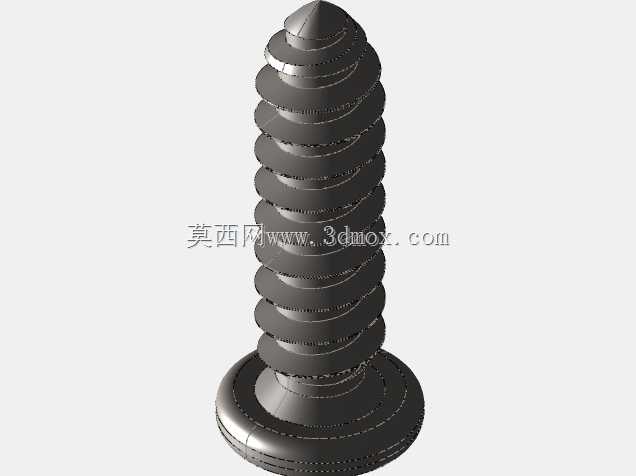

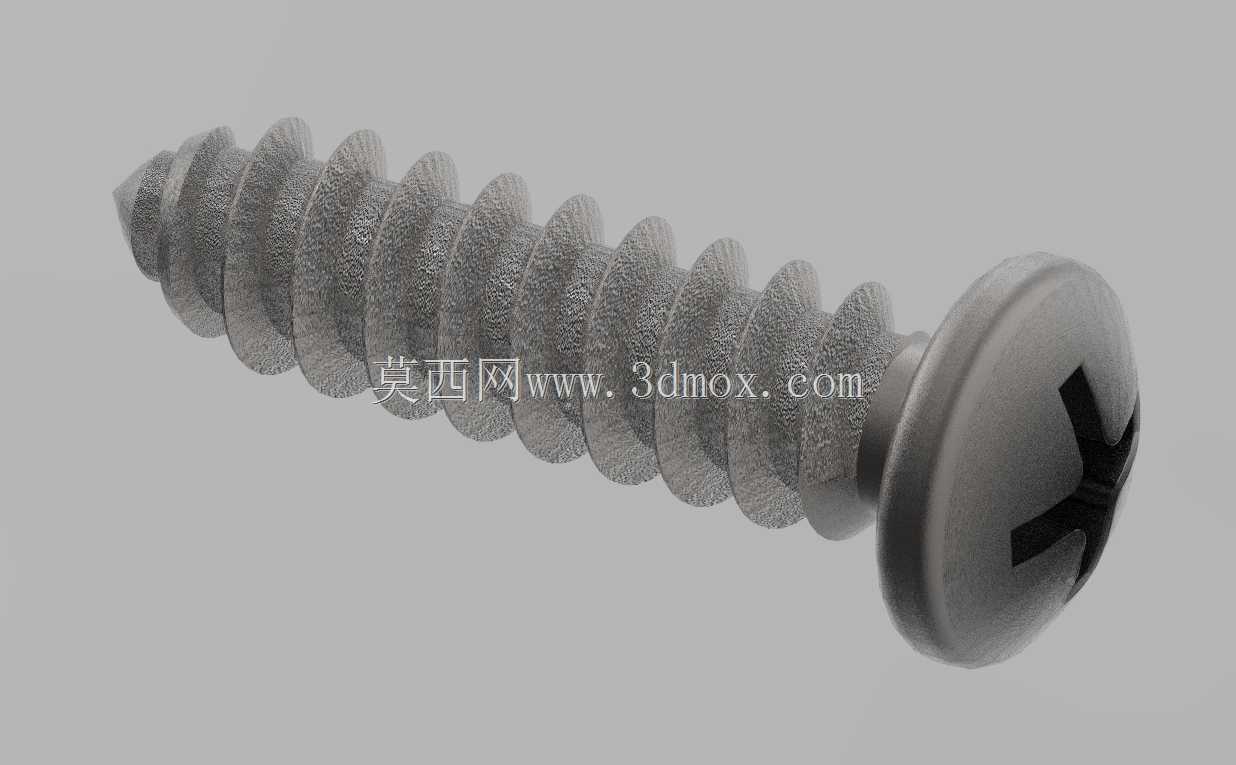

小型飞利浦驱动盘头自攻螺钉结构设计

日常做消费电子、小型家电内部结构固定时，这类小规格盘头自攻螺钉的选用频率非常高，很多刚入行的结构工程师容易忽略这类小紧固件的安装边界，建模时要么预留的沉孔深度不足导致钉头顶面高出装配面，要么忽略螺牙攻入的导向角度，导致量产装配时出现滑牙、塑料柱开裂的问题。这款盘头螺钉的头部采用圆弧过渡的盘式结构，相比 countersunk 沉头螺钉，它不需要在被固定件上加工锥面沉孔，对薄型钣金、薄壁塑料壳体的适配性更好，头部下表面的承压面平整，锁紧时能均匀分散压应力，避免薄件被压溃变形。头部的驱动槽采用飞利浦十字槽型，这是目前通用装配场景里兼容性最高的槽型，无论是手动螺丝刀还是电动起子都能快速对位，槽口的深度设计经过匹配校核，既保证足够的传扭能力，避免锁紧时出现打滑脱槽的问题，也不会因为槽深过大导致头部强度被削弱。螺杆部分采用自攻牙型，牙距适配常见的ABS、PC等热塑性塑料以及0.5-1mm厚度的薄钣金，不需要预先加工内螺纹，装配时直接攻入预制的底孔即可成型配合螺纹，能大幅减少小型产品装配的工序数量，提升产线装配效率。建模时需要重点关注几个尺寸边界：螺杆公称直径2.2mm，对应的塑料件预制底孔建议控制在1.8-1.9mm，钣金件底孔控制在1.9-2.0mm，底孔过小会导致攻入扭矩过大，容易出现螺钉断裂或者工件开裂，底孔过大则会降低锁紧后的拉拔力，容易出现松脱。螺钉总长度8mm，其中螺纹段长度覆盖整个有效攻入行程，头部厚度控制在1.2mm左右，对应的装配避让空间需要预留至少1.5mm的高度余量，避免头部和周边结构产生干涉。牙型的牙山角度采用标准自攻螺钉的60度设计，牙顶有微小的圆角过渡，攻入时能减少对底孔材料的切削破坏，提升螺纹啮合后的连接强度，螺杆末端的导向锥角做了优化，长度约1.5倍螺距，装配时能快速对准底孔，不会出现偏斜攻入导致的螺牙乱牙问题。这类螺钉广泛应用在小型消费电子产品的外壳固定、小家电内部PCB板安装、低压电器组件的结构连接场景，相比机牙螺钉搭配螺母的固定方式，它的零件数量更少，占用的装配空间更小，非常适合内部布局紧凑的小型设备。建模过程中需要还原螺牙的真实螺旋扫掠路径，不能用简化的贴图代替牙型，否则后续做装配干涉检查、有限元应力分析时会出现计算偏差，头部和螺杆衔接的圆角位置要做平滑过渡，避免应力集中导致的螺钉断裂风险，十字槽的位置要和螺杆轴线保持严格同轴，否则装配时起子容易偏斜划伤头部表面。
