多工位焊接工装固定装置结构设计

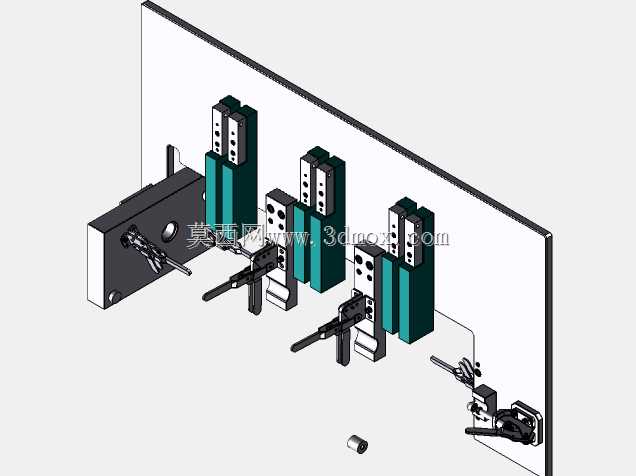

这套多工位固定装置主要面向批量焊接加工场景设计，可同时装夹4组待焊接工件，适配小型金属零部件的定位焊接工序，在五金加工、汽配小件焊接、电子元器件引脚焊接等工位都能适配使用，能有效减少单工件装夹的辅助时间，提升焊接工序的连续作业效率。从结构布局来看，整套装置依托立式安装板做承载基准，安装板预留了多组阵列排布的安装孔位，可根据待加工工件的尺寸调整各夹紧单元的安装位置，适配不同规格工件的装夹需求，安装板底部设置了卧式安装基座，基座上预留了地脚固定孔，可直接固定在焊接工作台面或者自动化焊接线的工装位上，整体安装边界的宽度适配常规1.2米宽度的标准工作台，深度方向不占用过多工位空间，不会干涉焊接机械手或者人工焊接的操作动线。每个工位的夹紧单元采用快速夹钳搭配定位挡块的结构，夹钳的压头位置可通过调节螺栓调整压合行程，针对不同厚度的待焊工件都能提供稳定的夹紧力，避免焊接过程中工件移位导致的焊接尺寸偏差；定位挡块采用硬质合金材质，长期接触工件也不会出现磨损变形，保证重复装夹的定位精度控制在0.1mm以内，满足常规焊接工序的精度要求。装置侧边还设置了辅助定位组件，可对带异形结构的工件做侧向限位，避免工件在夹紧过程中出现偏转，部分工位预留了气路走线槽，后续可将手动夹钳替换为气动夹紧元件，适配自动化焊接线的自动装夹需求，无需对整体安装结构做大幅改动。整套结构的受力点都做了加强处理，安装板与基座的连接位置设置了加强筋，长期承受夹紧力与焊接应力也不会出现结构变形，各活动夹钳的铰接位置都预留了润滑注油孔，日常维护时可直接加注润滑脂，减少铰接件的磨损，延长装置的整体使用寿命。在实际产线应用中，这套装置可配合焊接排烟设备使用，立式安装板的结构不会遮挡排烟口的气流路径，焊接产生的烟尘可直接顺着板件间隙被抽走，改善工位的作业环境，同时多工位的布局可让操作人员在焊接当前工位工件时，提前在空闲工位完成待焊工件的预装，进一步压缩工序间的等待时间，相比单工位焊接工装，整体作业效率可提升40%以上。
