双工位焊接定位检查夹具结构

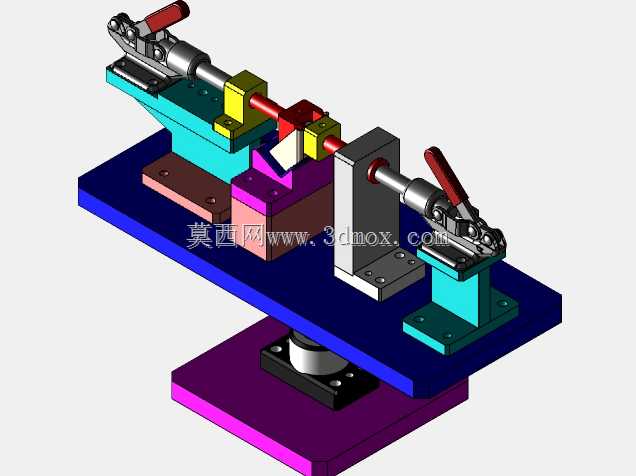

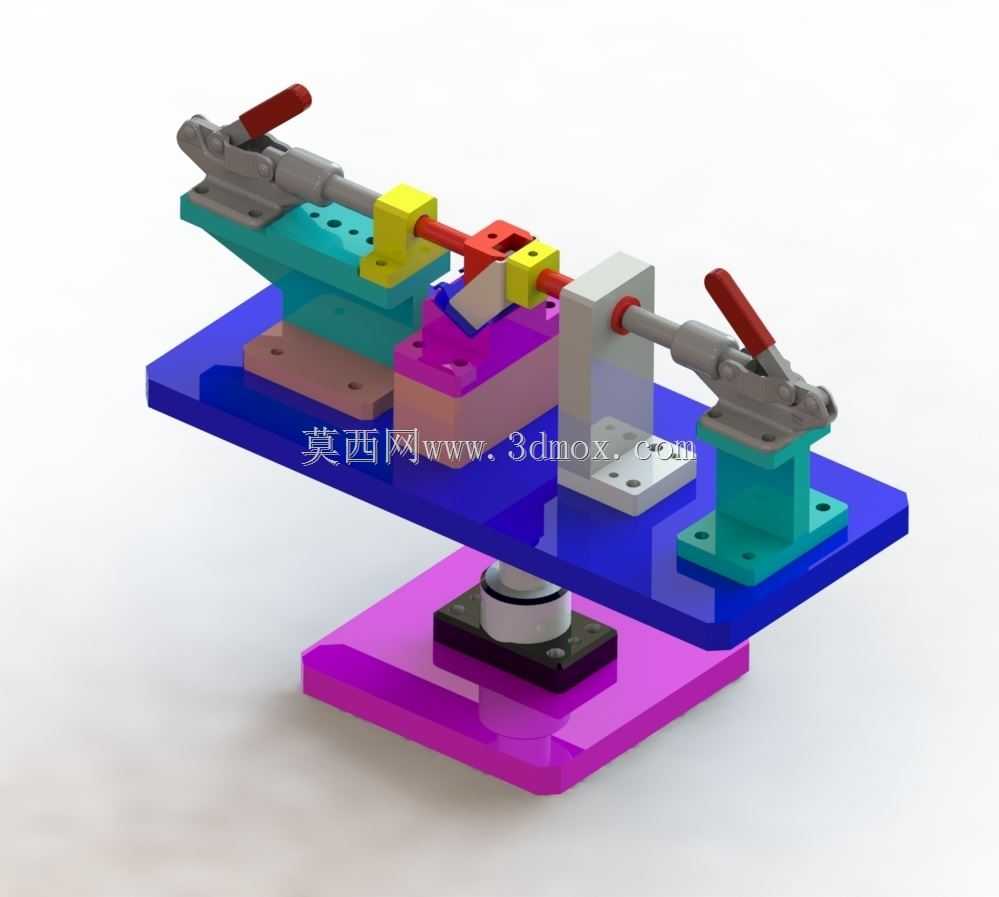

这套双工位焊接定位检查夹具，主要应用于小型结构件焊接工序的装夹定位与焊后形变检测环节，在五金结构件、小型汽配零部件的焊接加工场景中适配性较强，可直接安装在标准焊接工作台台面使用，无需额外改造安装基面。整套夹具采用双层台板结构设计，底部为方形安装基座，通过中心回转支撑结构连接上层蓝色装夹平台，可实现360度水平回转，方便焊接作业时调整工件朝向，减少操作人员反复移位的动作，提升焊接作业的操作流畅度。上层装夹平台上对称布置两组快速夹钳，夹钳选用标准卧式肘节夹钳，带红色绝缘操作手柄，夹钳的压紧行程可通过端部的调节螺杆微调，适配不同厚度的工件装夹需求，夹钳底座通过内六角螺钉固定在垫高支座上，垫高支座的高度根据工件的装夹基准面高度匹配设计，保证压紧力垂直作用在工件的装夹面上，避免装夹时工件出现翘起、偏移的问题。两组夹钳之间设置多组定位块，分别对应工件的外形定位基准与检测基准，其中黄色定位块为工件端部的侧向定位基准，紫色定位块为工件的型面支撑基准，灰色立式支座带检测通孔，可插入标准检测销快速判断工件焊接后的孔位偏移量，直接完成焊后断裂风险、形位公差的快速检查，无需将工件转移至专用检测工位，缩短工序流转的等待时间。整套夹具的安装边界控制在400mm见方的台面范围内，底部基座的安装孔位按照标准T型槽工作台的槽距设计，可直接通过T型螺栓完成固定，装夹平台的高度距离安装基面约180mm，符合人工坐姿焊接作业的操作高度要求，操作人员无需抬臂即可完成夹钳的开合操作。设计过程中充分考虑焊接作业的飞溅防护需求，所有定位块与夹钳的接触面均做了倒角处理，避免焊接飞溅堆积在定位面上影响装夹精度，夹钳的活动关节处预留了飞溅避让间隙，长期使用也不会出现焊渣卡滞导致夹钳无法动作的问题。定位块的材质选用45号钢调质处理，表面做发黑防锈处理，耐磨性能满足批量生产的长期使用需求，垫高支座与装夹平台之间设置定位销，保证夹具拆装后的重复定位精度控制在0.1mm以内，无需重新校准即可投入使用。在实际使用过程中，操作人员只需将待焊接的工件组件按照定位块的导向放置到支撑基准上，依次扳动两侧的快速夹钳即可完成工件的压紧固定，焊接完成后无需松夹，直接通过检测销与基准块的配合间隙即可判断工件是否存在焊接形变、焊缝断裂隐患，检测合格后再松夹取下工件，整套操作流程单人即可完成，单工位的装夹检测耗时可控制在10秒以内，适配中小批量焊接加工的生产节拍需求。
