带挂钩圆柱螺旋拉伸弹簧结构设计

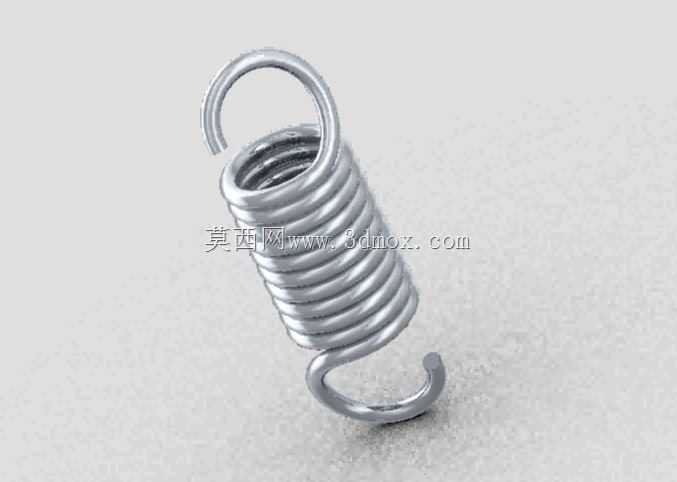

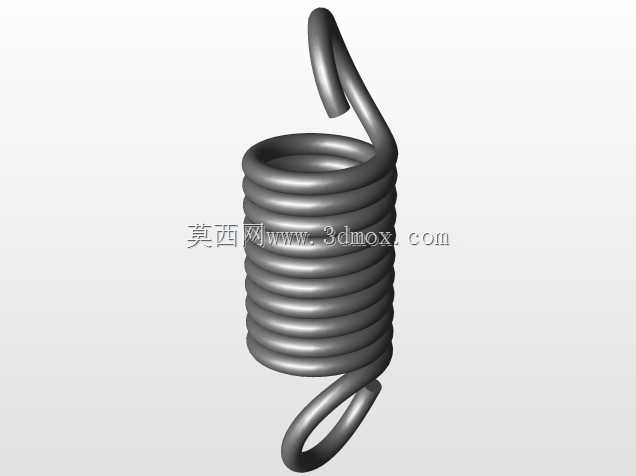

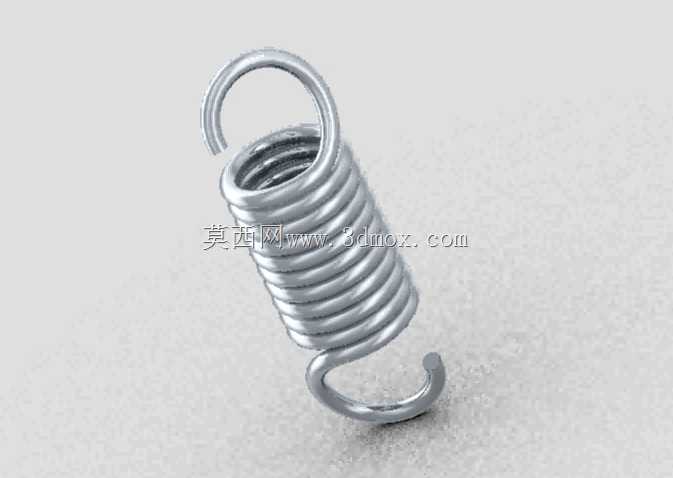

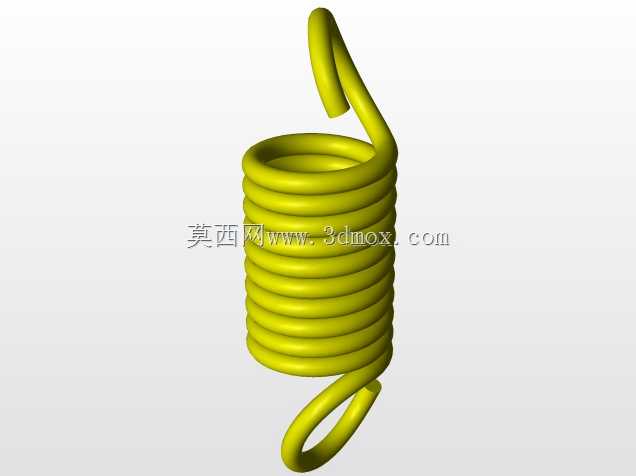

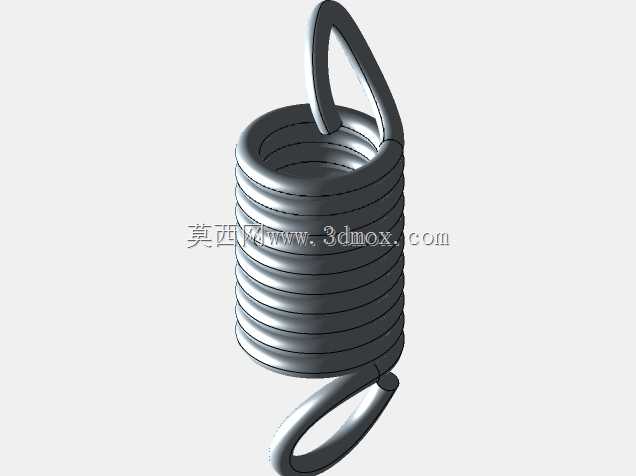

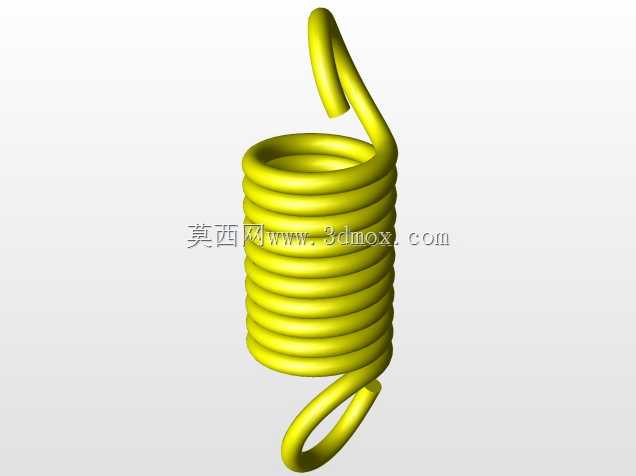

这款带挂钩的圆柱螺旋拉伸弹簧，是机械结构中极为常见的弹性储能与力传递元件，在各类需要提供复位拉力、张紧力、载荷缓冲的场景中都有广泛应用。从日常的门窗启闭复位结构，到工业设备里的阀门复位、制动器张紧、输送机构张紧轮配套，再到小型器械的按键回弹、夹具夹紧力提供，这类拉伸弹簧都承担着核心的弹性力输出作用。设计这类弹簧时，首先要明确实际工况下的工作载荷与拉伸行程，匹配对应的弹簧丝径、中径、有效圈数，确保弹簧在最大拉伸长度下不会超过材料的弹性极限，避免出现塑性变形导致弹力失效。两端的挂钩结构是这类拉伸弹簧的核心安装接口，本次设计采用的是圆钩环结构，这种挂钩直接由弹簧末端簧丝弯曲成型，加工工艺简单，安装时直接挂接在对应销轴或挂孔上即可，不需要额外的连接附件，适合安装空间紧凑、载荷中等的应用场景。在设计挂钩的弯曲半径时，需要严格控制弯曲处的应力集中系数，避免挂钩根部在反复拉伸过程中出现断裂，通常挂钩的弯曲半径不小于簧丝直径的两倍，同时要保证挂钩的开口尺寸与安装销轴的直径匹配，既不能间隙过大导致工作时出现晃动冲击，也不能间隙过小导致安装困难。弹簧的本体部分采用等节距圆柱螺旋结构，自由状态下各圈簧丝紧密并紧，这是拉伸弹簧与压缩弹簧最直观的结构区别，这种并紧结构可以让弹簧在初始状态就具备一定的初拉力，能够抵消安装间隙带来的空行程，保证力传递的即时性。在确定安装边界时，需要同时核算弹簧自由长度、最大拉伸长度、挂钩的中心距范围，确保安装后弹簧的初始拉伸量在合理区间，既不会因为初始拉力过大导致安装困难，也不会因为初始拉力过小出现松脱。建模过程中需要准确还原簧丝的螺旋升角、挂钩的空间角度，保证两个挂钩的中心处于同一条直线上，避免安装后出现偏载，导致弹簧工作时侧向受力，加速簧丝的疲劳磨损。这类弹簧的材料通常根据使用环境选择，普通工况下采用碳素弹簧钢丝即可满足强度与疲劳寿命要求，在腐蚀环境或高低温环境下则需要匹配不锈钢丝或合金弹簧钢丝，建模时可以预留材料参数的调整接口，方便后续根据实际工况快速调整设计参数。
