手动螺旋起重顶升工具三维结构

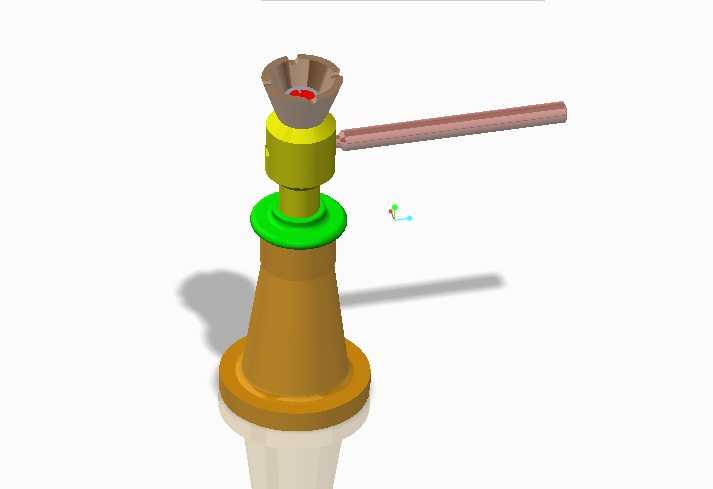

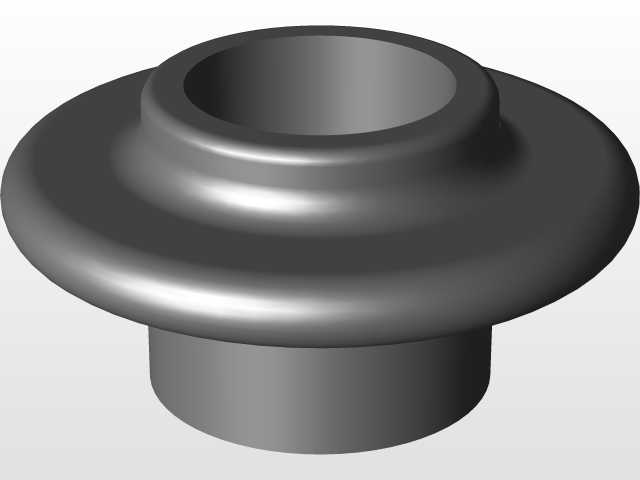

　　这款螺旋顶升工具的三维结构，完整还原了手动螺旋起重设备的核心传动与支撑逻辑，在机加工车间设备检修、小型构件安装对位、仓储重型物料短距离顶升、户外无电源场景的设备调平作业中都有极高的适配性，区别于液压类顶升设备，它不存在密封件老化漏油、低温环境液压油黏度变化导致顶升力衰减的问题，对作业环境的耐受度更强，日常维护仅需定期在螺纹副处涂抹润滑脂即可，运维成本极低。从结构设计逻辑来看，整个模型的受力路径经过了明确的梳理：底部带法兰边的锥形支撑座直接承接被顶升物的载荷，载荷通过支撑座内部的梯形螺纹副传递到中心螺杆，再通过螺杆传导到底部的承重底座，整个传力路径没有冗余的受力构件，避免了多余结构带来的应力集中风险。

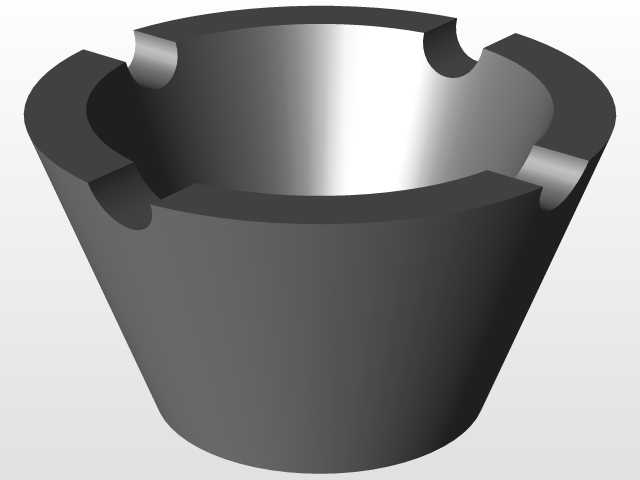

　　顶部带开槽的承托头做了内凹弧面设计，作业时可以卡合被顶升物的底部凸起或者支撑筋位，防止顶升过程中出现重物滑移的安全隐患，承托头与上部螺母座之间设置了止推接触面，降低转动操作杆时承托头跟转的概率。侧面的操作杆采用长直圆杆结构，插入螺母座的径向通孔中，利用杠杆原理放大输入扭矩，操作人员无需施加过大的臂力即可驱动螺母座转动，实现螺杆的升降动作，操作杆的长度经过匹配设计，既保证足够的力臂长度降低操作强度，又避免过长导致操作时与周边构件发生干涉。螺母座下方设置的绿色环形挡圈，一方面可以阻挡作业过程中掉落的铁屑、灰尘进入螺纹配合面，减少螺纹副的磨粒磨损，另一方面也能作为顶升行程的上限位标识，提醒操作人员避免超行程顶升导致螺杆脱扣。

　　整个模型的外形尺寸适配常规10吨以内的手动顶升作业需求，底部底座的直径设计保证了支撑面的接地比压处于普通水泥地面的承压范围内，无需额外铺设垫板即可在常规硬化地面作业，整体结构的最大外轮廓没有突出的尖锐棱角，搬运和使用过程中不会剐蹭操作人员或者周边设备。建模过程中对螺纹副的配合间隙做了符合实际加工公差的预留，还原了梯形螺纹的传动特性，各部件的装配关系完全符合实际装配工艺，比如承托头与螺母座的连接、操作杆与螺母座的插接配合、挡圈的卡装位置都和实物装配逻辑一致，没有出现干涉或者无法装配的结构问题，不管是用于教学演示螺旋传动的原理，还是作为小型工装设计的参考结构，都能直接还原真实设备的运行状态。
