凸缘刚性法兰联轴器结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-10 ID:453080
  • 凸缘刚性法兰联轴器结构设计方案
  • 凸缘刚性法兰联轴器结构设计方案
  • 凸缘刚性法兰联轴器结构设计方案
  • 凸缘刚性法兰联轴器结构设计方案
  • 凸缘刚性法兰联轴器结构设计方案
  • 凸缘刚性法兰联轴器结构设计方案
  • 凸缘刚性法兰联轴器结构设计方案
  • 凸缘刚性法兰联轴器结构设计方案
  • 凸缘刚性法兰联轴器结构设计方案

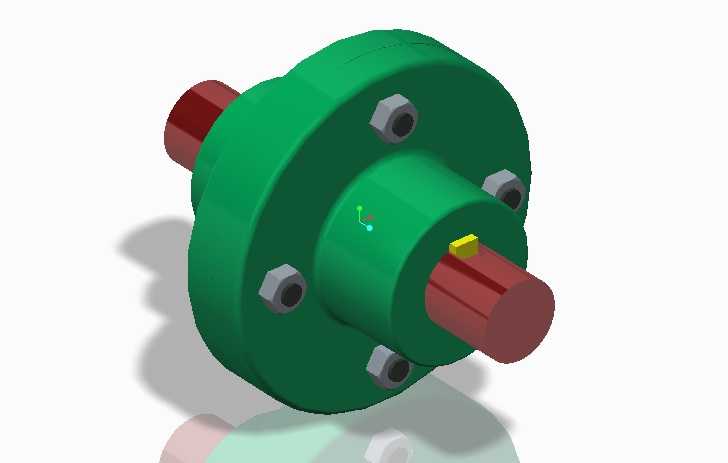

  在各类工业传动系统的轴系布局中,法兰联轴器是应用极为广泛的刚性连接部件,常见于输送线驱动端、水泵机组、减速机输出端、机床主轴传动等对中精度要求较高的工况场景,核心作用是实现两根同轴布置传动轴的刚性固连,同步传递旋转转矩,部分工况下也可兼顾一定的安装误差补偿能力,但因本身无弹性元件,更适用于载荷平稳、无强烈冲击的传动链路。从结构设计逻辑来看,这类联轴器采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定,依靠轴肩与端盖结构完成轴向定位,两个半联轴器的对接端面加工有精准的止口配合结构,装配时止口嵌合即可保证两轴的同轴度要求,避免运转过程中出现偏摆引发的振动、轴承磨损等问题。连接环节采用沿法兰盘圆周均布的受拉螺栓完成锁紧,

  螺栓孔的位置度公差控制是建模过程中的核心要点,需保证所有螺栓均匀承载,避免单个螺栓受载过大出现剪切断裂;本次设计的法兰盘外缘做了圆弧过渡处理,既减少运转过程中的应力集中,也能避免锐边对装配人员造成划伤。从安装边界来看,这类联轴器的径向尺寸需匹配安装空间的腔体预留间隙,轴向长度需根据两轴的轴伸长度确定,装配时需先将两个半联轴器分别热装或压装到对应轴伸上,确认键连接到位后再对齐止口,穿入螺栓按对角顺序分次拧紧,保证法兰端面受力均匀,避免出现端面贴合不严引发的传动跳动。建模过程中需重点关注轴孔与键槽的配合公差,通常轴孔采用H7公差带,键槽采用P9配合保证传动无间隙,法兰端面与轴孔轴线的垂直度公差需控制在0.02mm以内,

  才能保证装配后的运转精度。实际选型应用中,需根据传递的额定转矩、轴径尺寸、最高运转转速匹配对应的法兰盘外径与螺栓规格,转速较高的场景还需对联轴器做动平衡校验,避免高速运转下的离心力引发振动。这类刚性法兰联轴器相比弹性联轴器,结构更简单,制造维护成本更低,能传递更大的转矩,只要安装时对中精度达标,长期运行的可靠性远高于其他柔性连接结构,是中低速重载传动场景下的首选轴系连接部件。
