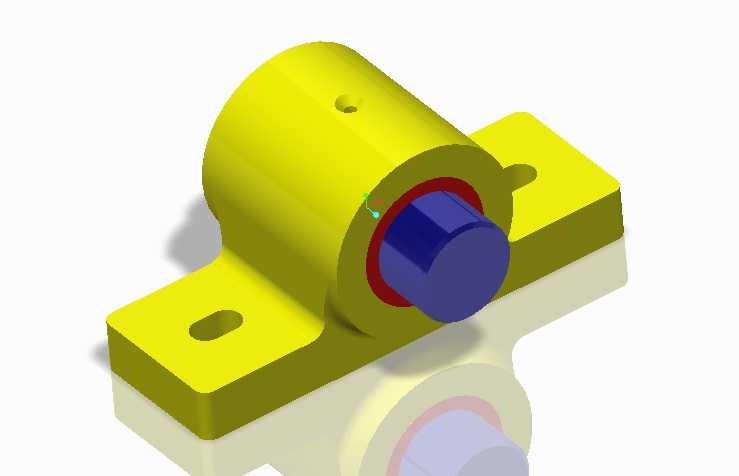

带安装底座整体式衬套滑动轴承结构

　　这类带一体式安装底座的衬套滑动轴承，多应用在中低速、轻载到中等载荷的传动场景中，比如小型输送线的辊筒支撑、轻工设备的传动轴定位、农用机具的铰接转动部位，相比滚动轴承，它的结构更简单，抗冲击载荷的表现更好，在多粉尘、有一定腐蚀的工况下，只要做好基础润滑，维护周期比同规格滚动轴承更长。从结构设计来看，主体采用一体式铸造成型的底座加轴承筒体结构，底座两侧开出长圆形安装孔，安装时可以根据实际机架的孔位偏差做小范围的位置调整，不需要在装配阶段反复配打孔位，降低现场安装的适配难度。轴承筒体上方开有注油孔，可直通内部衬套的油槽，运行时可以在不停机的状态下补充润滑脂，减少轴与衬套之间的干摩擦风险，延长衬套的更换周期。内部衬套采用过盈配合压入筒体，

　　衬套内壁开有环形储油槽，能留存一定量的润滑介质，在轴转动时形成均匀的油膜，避免轴颈直接和衬套基体接触。设计时需要注意几个边界尺寸：底座的安装面平面度公差要控制在0.1mm以内，避免安装后筒体出现偏斜，导致轴转动时出现卡滞、衬套偏磨的问题；衬套的内孔与安装底座底面的平行度公差需要控制在0.05mm范围内，保证轴装配后两端的同轴度，减少轴端的跳动量。筒体两端的内孔做了小尺寸倒角，既方便压装衬套，也能避免装配轴时刮伤轴颈表面。两侧安装耳的厚度经过载荷校核，在额定径向载荷下不会出现明显的形变，保证支撑的刚性。和分体式轴承座相比，这种一体式结构的零件数量更少，装配时不需要调整座体的同轴度，整体装配效率更高，适合批量应用在对成本敏感、

　　维护条件有限的设备上。在做三维建模时，需要重点关注安装孔的中心距、筒体中心到底座安装面的高度尺寸，这两个参数直接决定了轴的安装中心高，是和其他传动部件匹配的核心尺寸，建模时需要优先保证这两个尺寸的公差符合设计要求，另外注油孔的位置要避开安装耳的加强筋区域，避免加工时钻穿筋板影响结构强度。衬套和筒体的配合面要标注合适的过盈量，既要保证衬套在运行时不会随轴转动，也要避免压装时衬套出现形变导致内孔缩径，影响轴的装配间隙。
