往复式动力传动用十字头结构设计

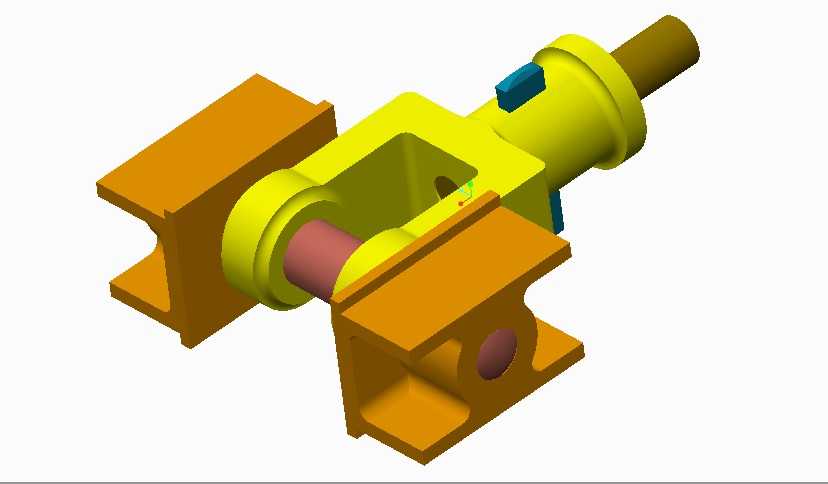

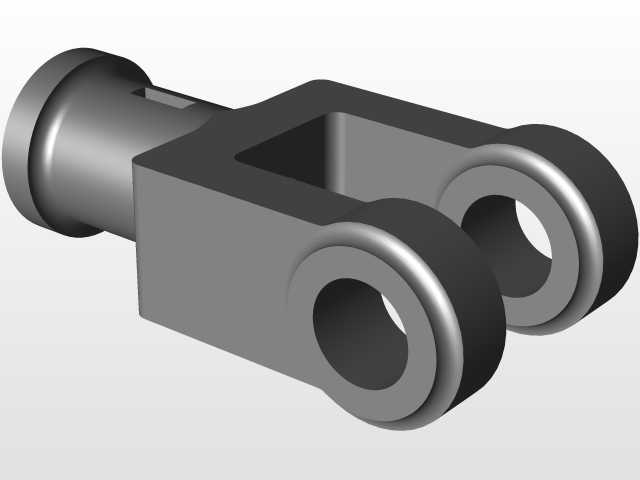

　　在往复式压缩机、柱塞泵、蒸汽机车等需要将旋转运动转换为直线往复运动的设备中，十字头是连接侧向受力连杆与直线运动活塞杆的核心中间构件，其结构合理性直接决定整套传动机构的运行稳定性与磨损寿命。从实际工况来看，十字头需要同时承接连杆摆动带来的侧向分力，以及活塞杆轴向的往复推力，因此其本体多采用对称式箱型结构设计，两侧设置平行的导向滑动面，与设备机身的十字头滑道配合，将侧向力均匀传递到滑道壁面，避免活塞杆承受径向弯矩导致密封件偏磨、杆体弯曲变形。本次呈现的十字头结构，中部设置贯通的销轴安装腔，用于装配十字头销与连杆小头端铰接，销轴孔两端预留有挡圈安装槽位，可通过轴用挡圈限制销轴轴向窜动，避免运行过程中销轴脱出刮蹭滑道内壁；

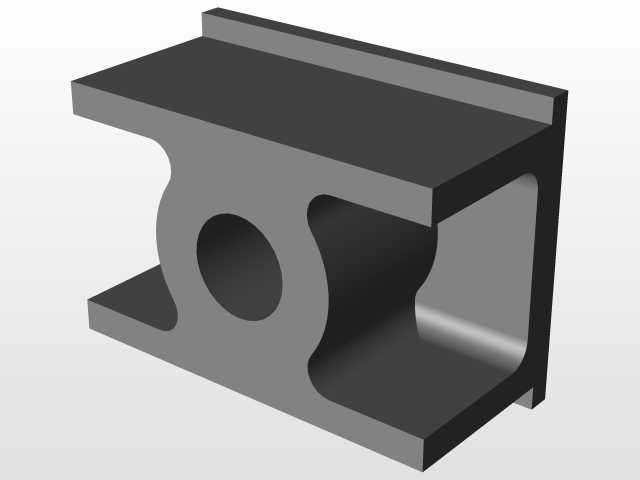

　　本体两侧的导向面采用等厚矩形截面设计，滑动面宽度经过比压校核，能够在常规润滑条件下将接触面比压控制在材料许用范围内，减少滑动面的粘着磨损风险。十字头朝向活塞杆的一端设置带定位止口的连接轴颈，可通过螺纹连接或者法兰锁紧结构与活塞杆端部固定，止口结构能够保证活塞杆与十字头的同轴度，避免往复运动过程中出现偏载。从安装边界来看，该十字头的整体外廓尺寸适配中系列往复动力设备的滑道内径，导向面长度与行程的比值符合行业常规设计区间，能够保证往复运动过程中不出现卡滞、别劲的情况；十字头销的直径与连杆小头衬套的内径匹配，销孔与本体的垂直度公差控制在0.02mm/100mm范围内，可有效降低连杆摆动过程中的附加阻力。

　　设计过程中优先考虑了应力分布的均匀性，本体与导向面、轴颈的衔接位置均设置了圆角过渡，避免应力集中导致的疲劳开裂，同时在保证结构强度的前提下对本体非受力区域做了减重空腔设计，降低往复运动的惯性力，减少曲轴端的动平衡补偿难度。在实际装配场景中，该十字头可从机身端部的滑道检修口装入，导向面与滑道之间预留有合理的配合间隙，适配稀油润滑的工况要求，润滑油可通过滑道壁面的油孔进入滑动面形成油膜，降低运行过程中的摩擦损耗。
