内燃机分体式连杆结构三维数模

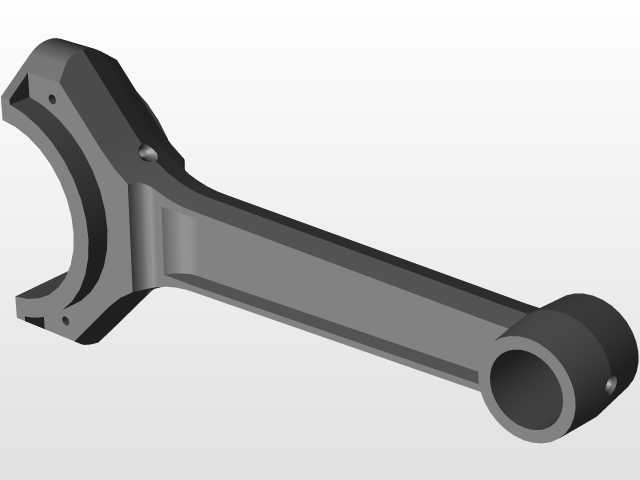

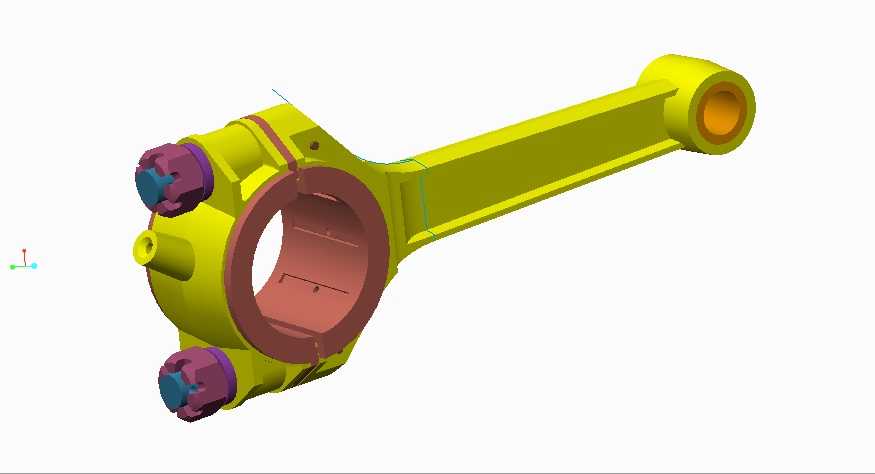

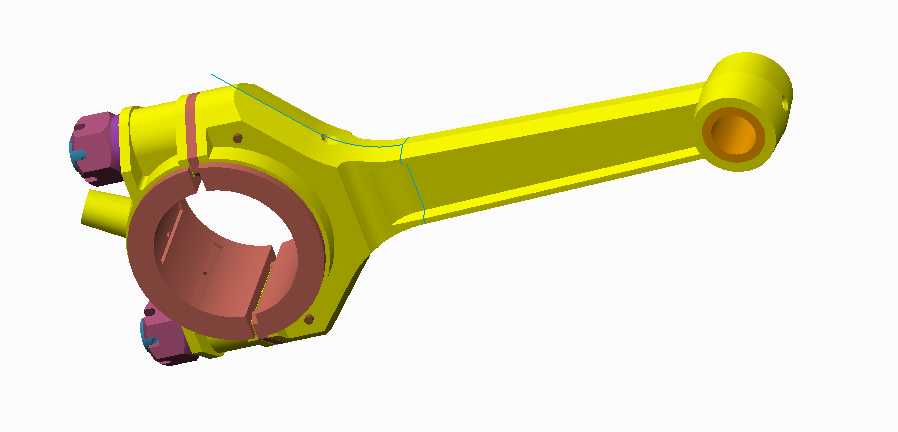

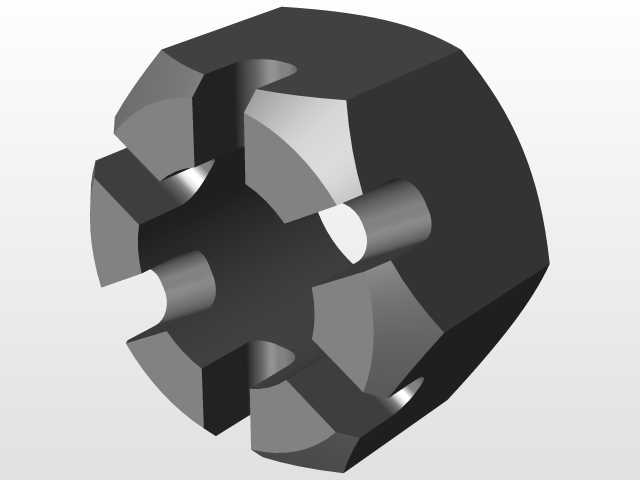

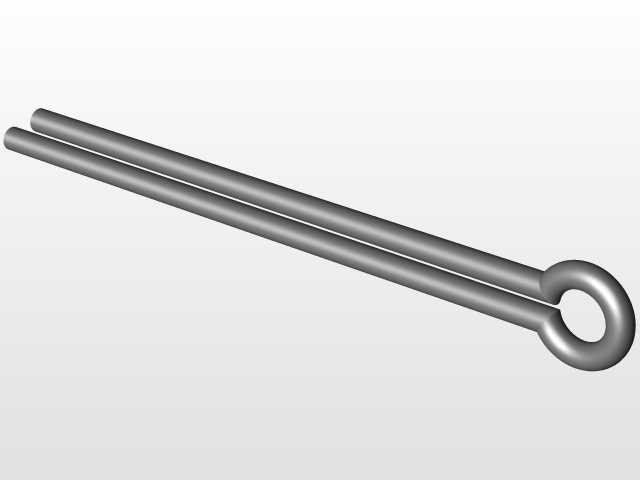

　　该连杆作为内燃机曲柄连杆机构的核心受力构件，主要承担活塞往复运动与曲轴旋转运动之间的动力转换传递作用，广泛适配中小排量往复式内燃机的动力传输需求，在车用动力、小型工程机械动力、通用发电机组动力场景中均有同结构产品的批量应用。从结构设计逻辑来看，该连杆采用分体式大头设计，大头端配套连杆螺栓实现连杆盖与杆身的紧固连接，能够满足曲轴曲柄销的装配需求，安装时可先将杆身穿入气缸体对应位置，再扣合连杆盖完成与曲轴的连接，避免整体式大头无法穿过曲轴轴颈的装配局限。杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少往复运动过程中产生的惯性力，降低曲轴端的动载荷冲击。大头轴瓦安装位与小头活塞销安装位均预留了标准的轴瓦、

　　衬套压装余量，配合端面的定位结构可保证轴瓦装配后不发生周向转动与轴向窜动，保障运转过程中的润滑间隙稳定。连杆螺栓的安装孔位采用对称布局，螺栓预紧后可让连杆盖结合面获得均匀的压紧力，避免运转过程中出现结合面错位、轴瓦偏磨的问题。小头端的油孔设计可将曲轴端飞溅的润滑油引导至活塞销配合面，形成稳定的润滑油膜，降低活塞销与连杆小头衬套之间的摩擦磨损。从安装边界来看，该连杆的大头开合尺寸、中心距参数均匹配对应排量内燃机的气缸中心距、曲轴曲柄销直径、活塞销直径参数，安装时需保证连杆大头端面与曲轴曲柄侧壁的轴向间隙符合设计要求，避免运转过程中出现运动干涉。杆身的外形轮廓做了圆弧过渡处理，可避免应力集中问题，在承受交变爆发压力与惯性力的工况下，

　　降低结构疲劳失效的风险。整体结构的细节设计充分考虑了内燃机高转速、高交变载荷的工况特性，各配合面的尺寸公差、形位公差设计均满足量产零部件的加工与装配要求，可直接用于同类型连杆产品的结构参考、装配干涉校验以及运动仿真分析。
