杠杆螺旋驱动均衡夹紧工装结构设计

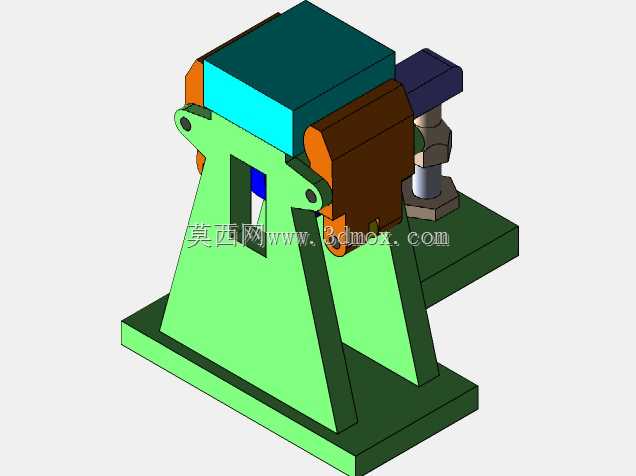

在机械加工、部件装配的生产场景中，工件装夹的稳定性直接决定加工精度与装配一致性，这类杠杆螺旋驱动的均衡夹紧结构，正是针对异形工件、多接触面工件的装夹痛点设计，解决了传统单点夹紧易出现的工件偏移、局部压伤、夹紧力分布不均的问题。从结构布局来看，整套装置以立式焊接支架作为承载基体，底部带安装孔的平板底座可直接通过T型螺栓固定在机床工作台或者装配工位台面上，安装边界预留足够的操作空间，不会与周边刀具、装配工具产生运动干涉。设计过程中优先考虑了力的传递路径：螺旋副作为动力输入单元，转动操作端的螺母即可将旋转运动转化为直线推力，推力传递到对称布置的杠杆臂上，通过杠杆的等比力矩分配，让两个夹紧触头同步向工件施加压力，避免单侧施力导致的工件侧移，不需要操作人员反复调整夹紧点的位置，就能保证两个接触点的夹紧力差值控制在合理范围内，适配表面平整度存在一定公差的铸件、焊接件装夹需求。支架的立板部分开设了减重工艺孔，在保证结构刚性、承受夹紧反力不发生形变的前提下，降低了整套工装的自重，方便工位间的转运调整。杠杆臂与支架的铰接点采用耐磨销轴配合，长期反复夹紧松开的循环动作下，铰接位置的磨损量极小，能长期保持夹紧行程的一致性，不会因为铰接间隙变大出现夹紧偏斜的问题。螺旋副的端部设置了承压垫块，避免螺杆端面直接接触杠杆臂造成局部压溃，垫块与杠杆臂的接触端面做了圆弧过渡，即使杠杆摆动过程中存在微小角度变化，也能保证力的传递始终沿螺杆轴向，不会出现额外的侧向分力影响夹紧稳定性。夹紧触头的接触面可以根据被夹工件的外形更换适配的压块，比如装夹平面工件用平压块，装夹圆弧面工件用V型压块，拓展了整套工装的适配范围，不需要更换整套夹紧结构就能满足不同工件的装夹需求。在实际使用场景中，这类夹紧结构常布置在铣床加工工位、小型部件焊接工位、组件压装工位上，相比气动、液压夹紧装置，它不需要外接动力源，依靠纯机械结构就能实现可靠夹紧，适合没有气源、液压源的零散加工工位使用，同时夹紧力的大小可以通过螺旋副的转动圈数手动控制，针对薄壁件、脆性件装夹时，可以精准控制夹紧力，避免夹伤工件。整套结构的运动部件都做了行程限位设计，杠杆的摆动角度被限制在合理区间，不会因为操作时螺旋进给过量导致杠杆过位翻转，操作容错率高，即使是新入职的操作人员也能快速上手完成装夹操作，不需要长时间的操作培训。
