注塑成型用固体热模结构设计

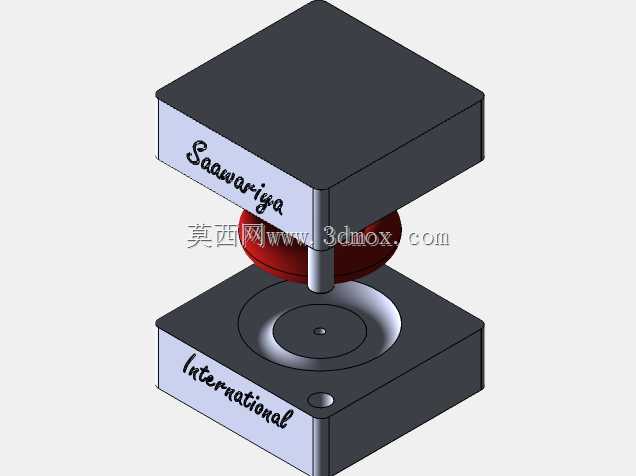

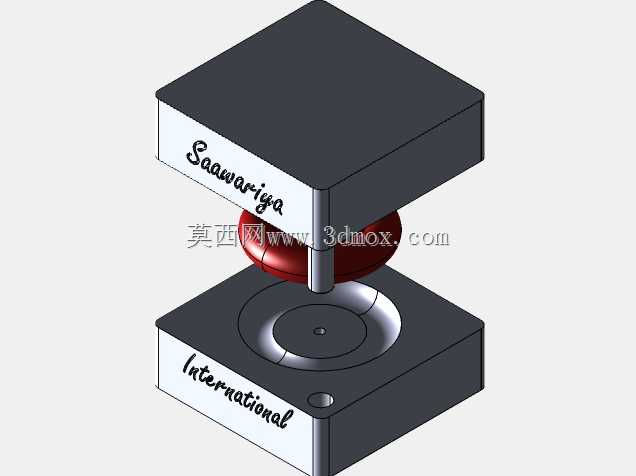

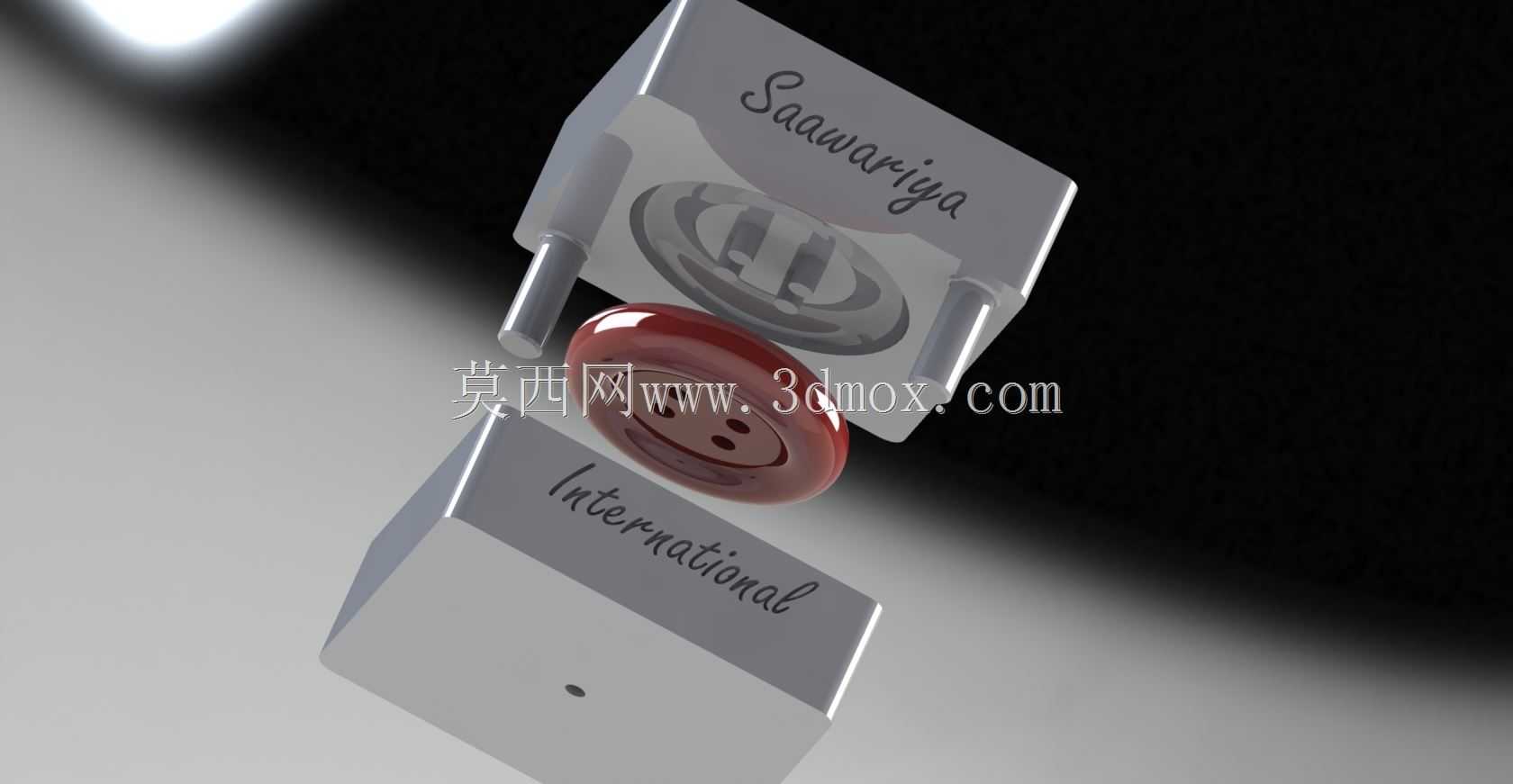

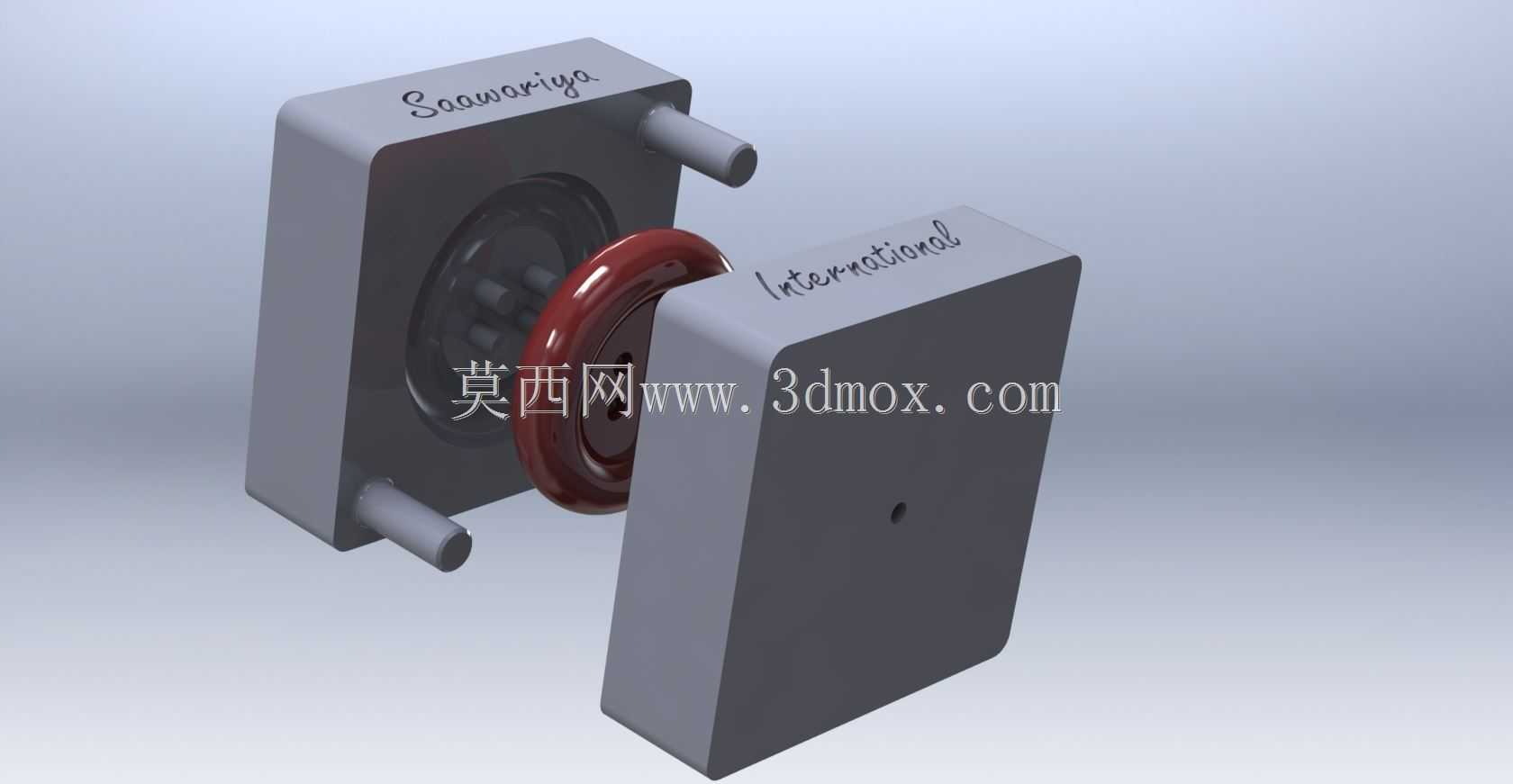

这套固体热模结构主要应用于小型塑胶件的注塑成型生产环节，适配卧式注塑机的安装工位，模架整体采用方正的块式布局，两侧的导向柱直接集成在定模侧，合模时可直接插入动模对应的导向孔内，省去了额外加装导套的冗余结构，对于小批量试产场景下的快速换模需求十分友好。从结构功能来看，两块模体合模后形成的密闭型腔可精准容纳熔融塑胶注入，中间带轮状的成型腔可直接产出带环形凹槽的塑胶滚轮类零件，型腔表面的抛光处理可保证成型件外表面无明显合模线、流痕，减少后续二次抛光的工序量。设计过程中优先考虑了热传导效率，模体内部预留了加热棒安装孔位，可根据成型塑胶原料的熔融温度调整加热功率，保证模腔各区域温度差控制在±5℃范围内，避免因局部温度不均导致的成型件缺胶、内应力集中、翘曲变形等常见注塑缺陷。安装边界方面，模体的长宽尺寸控制在常规小型注塑机的容模范围内，上下端面的平行度公差按IT7级精度设计，可直接通过压板固定在注塑机的动定模安装板上，不需要额外加工转接板；两侧伸出的导向柱直径与长度经过匹配计算，合模过程中先于型腔接触完成导向，避免合模错位导致的型腔碰伤。日常生产使用中，该结构的热模不需要复杂的冷却水路排布，针对壁厚均匀的小型零件成型，仅靠模体自然散热即可控制成型周期，相比带复杂随形水路的模具，加工成本更低，维护难度更小，适合作为SolidWorks学习者掌握模具高级特征建模、装配配合校验、合模干涉检查的实践案例，建模过程中可通过拉伸、切除、圆角等基础特征组合完成整体结构搭建，同时可练习模架装配的配合关系添加，理解注塑模具从分模到合模的完整逻辑，掌握成型零件的结构设计要点，为后续复杂模具设计打下实操基础。
