插齿机用插齿刀头总成结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:264525
  • 插齿机用插齿刀头总成结构设计
  • 插齿机用插齿刀头总成结构设计

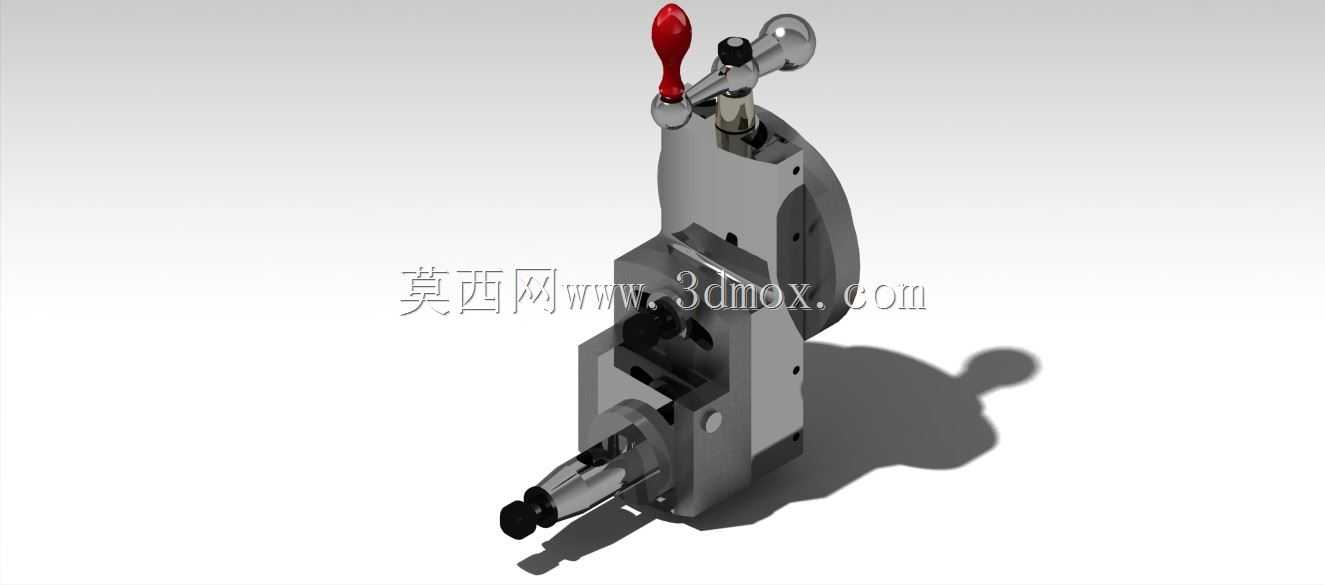

在齿轮加工车间的插齿工序段,这套插齿刀头总成是装夹在插齿机主轴端的核心执行部件,直接决定内齿、外齿以及带台肩特殊结构齿轮的齿形加工精度,日常多用于小模数精密齿轮的批量加工场景,适配汽车变速箱齿轮、精密减速器齿轮、工程机械传动齿轮的插削作业,相比滚齿加工,它能完成滚齿无法覆盖的内齿圈、双联齿轮台肩侧齿形的切削加工,是齿轮加工产线不可或缺的功能部件。从结构设计逻辑来看,这套总成采用分体式模块化布局,上部设置两组操作手柄,分别对应刀头的锁紧微调与主轴进给的手动操控,红色手柄为刀头角度锁紧控制,金属镀铬手柄为行程微调操作,作业时扳动锁紧手柄即可完成刀杆的角度锁止,避免插削过程中刀头颤振影响齿形公差。刀头主体采用箱式封闭结构,内部集成刀杆滑移导向槽、复位弹簧腔以及切削液导流通道,导向槽与刀杆的配合面做了研磨处理,配合间隙控制在0.02mm以内,保证插削往复运动过程中刀头的径向跳动量满足精密加工要求,不会出现让刀导致的齿形超差。下部的刀杆装夹端采用锥面定位结构,适配标准规格的插齿刀装夹,装夹端面设置定位销孔,可快速完成不同模数插齿刀的换装,换装后无需大幅调整即可保证刀头的同轴度要求,减少产线换刀的辅助时间。从安装边界来看,这套总成的上部连接法兰与插齿机主轴端面的安装孔位完全匹配,安装时只需对准定位止口,拧紧连接螺栓即可完成装配,整体外形的横向宽度控制在合理范围内,加工小直径内齿圈时不会与工件内壁发生干涉,下部伸出的刀杆长度可根据加工齿轮的齿宽做适应性调整,最大可适配齿宽80mm的齿轮插削作业。总成侧面设置的行程限位块,可根据插削行程的需求调整限位位置,避免超行程导致的设备碰撞,同时刀头内部集成的让刀机构,在插齿刀回程过程中会带动刀杆产生微量径向退让,减少回程过程中刀刃与已加工齿面的摩擦,降低刀刃磨损速度,延长插齿刀的使用寿命。在实际使用过程中,这套刀头总成的维护也十分便捷,上部的操作手柄部位设置润滑油注油孔,可定期加注润滑脂保证手柄操作的顺畅性,导向面的润滑油槽可在设备自动润滑时完成供油,无需人工频繁拆解保养,适配车间两班倒的连续加工生产节奏,能长期保持稳定的加工精度,齿形加工精度可稳定达到7级精度要求,满足多数工业传动齿轮的加工精度需求。
