螺杆式快速夹紧工装夹具结构设计

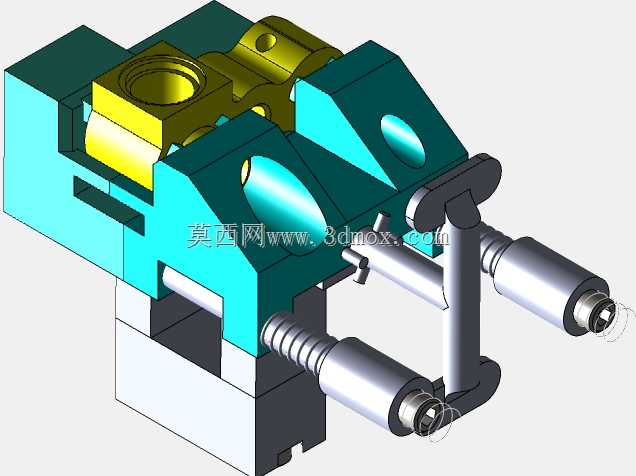

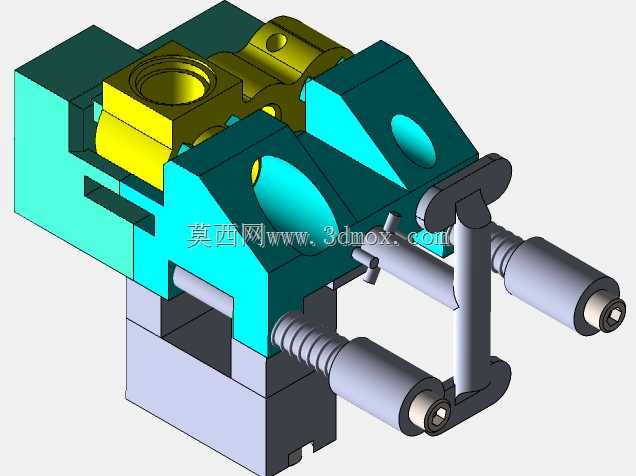

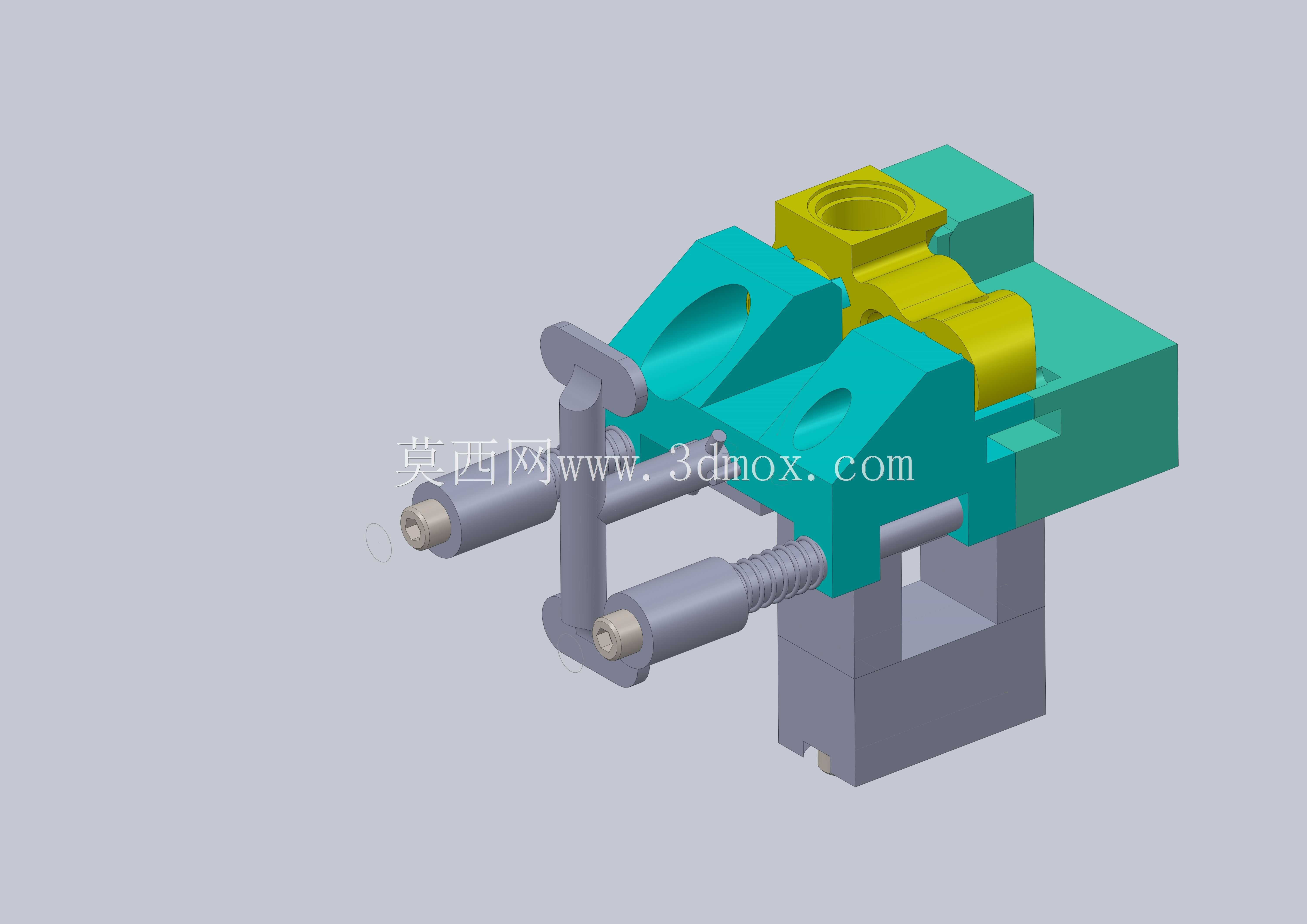

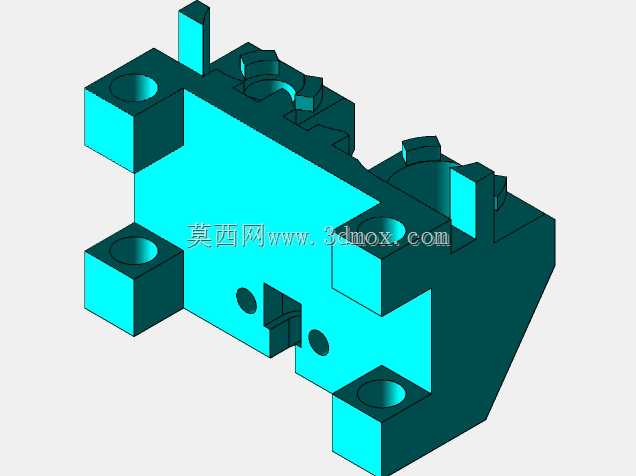

这款夹紧工装主要面向小型机加工工位、装配线定位场景设计，可直接安装在标准T型槽工作台面，也可通过底部基座的安装孔配合螺栓固定在专用工装架上，适配普通铣床、小型钻床的工件装夹需求，也能用于装配工序中对小型壳体、轴类零件的定位压紧，避免加工或装配过程中工件出现位移、翘曲问题。从结构设计逻辑来看，整体采用对称式双螺杆推进布局，前端的压块采用分体式弧形接触面设计，针对圆柱形工件、带圆弧面的异形零件可实现更大的接触面积，相比平口钳的平面压头，能有效降低装夹压痕，同时避免工件受夹紧力出现局部变形。两侧的螺杆采用梯形螺纹传动，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，无需额外增加锁止结构，简化了整体零件数量，降低后期维护成本。左侧的摇臂手柄采用偏心快退结构，松开时可直接扳动手柄实现压块快速后退，无需全程旋转螺杆，能大幅缩短工件装拆的辅助时间，适配小批量多品种的加工场景，减少操作人员的重复动作量。基座部分采用一体式方块结构，预留了足够的安装定位边界，整体安装基面的平面度要求控制在0.02mm以内，保证装夹后工件的定位基准与工作台面平行，减少二次找正的时间。压块与基座之间设置了导向滑槽，螺杆推进过程中压块不会出现偏转，保证两侧夹紧力同步作用在工件上，避免单侧受力导致的工件偏移。中间的定位块采用可更换设计，针对不同外形的工件可更换对应型面的定位块，无需更换整套工装，拓展了工装的适配范围，能覆盖直径10mm到60mm的轴类零件，以及对应尺寸的方形壳体零件装夹。在实际使用中，这款工装的夹紧行程可通过螺杆的旋合长度调整，最大夹紧行程达到40mm，可兼容一定尺寸范围内的工件，无需频繁调整工装安装位置。整体结构没有复杂的异形零件，所有零部件都可通过普通铣削、车削加工完成，加工成本低，易损件仅为前端的压紧头和螺杆，后期更换维护便捷，适合中小型加工车间作为通用工装配置，也可根据具体工位的需求对基座尺寸、压块型面做定制化修改，适配专用生产线的定位需求。
