方形工件加工用三轴定位工装结构

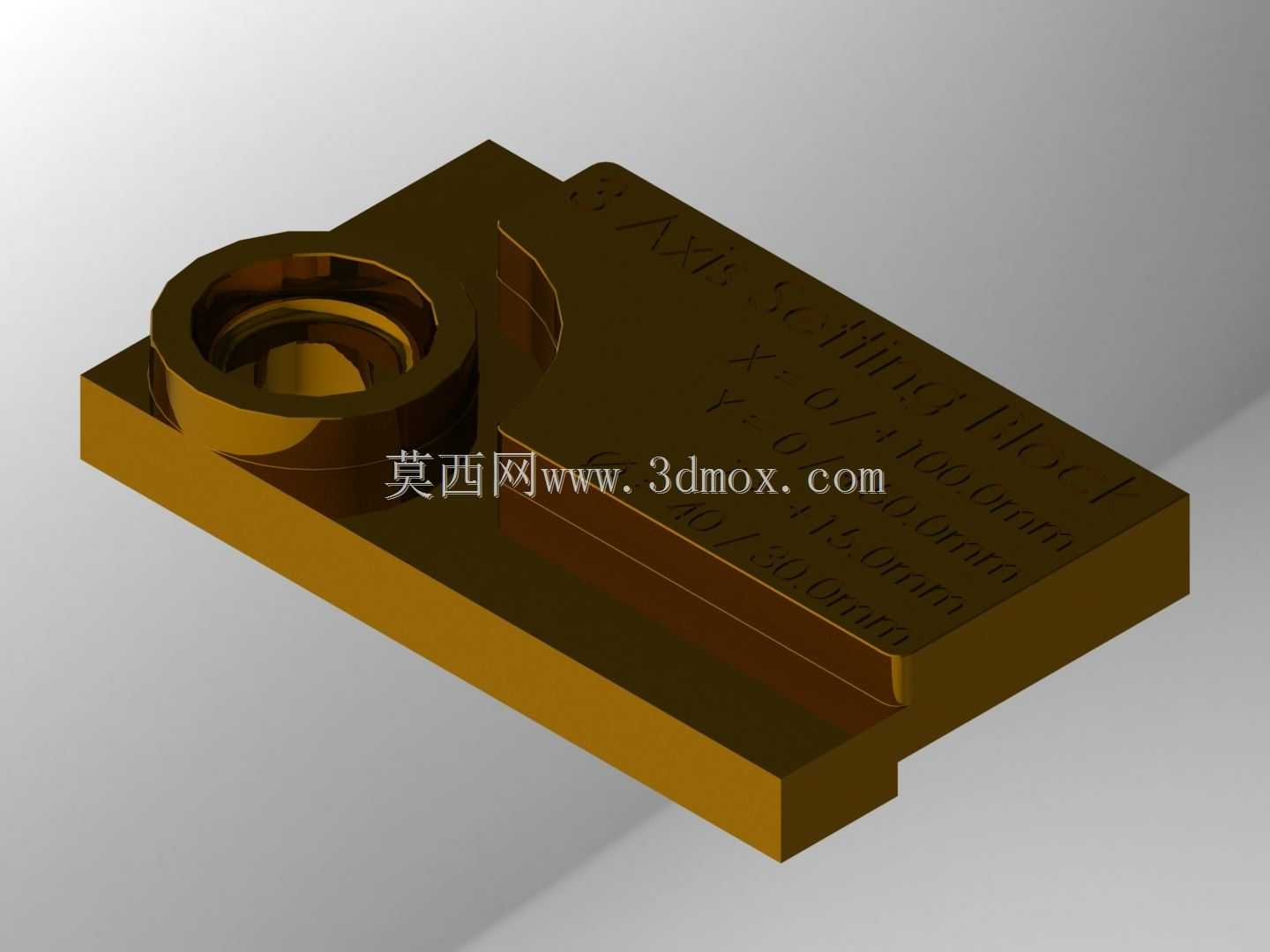

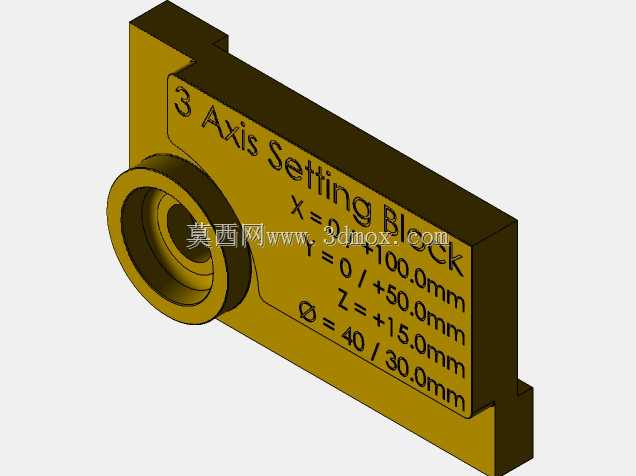

在常规机加工车间的小件批量加工场景里，方形工件的快速定位一直是影响换产效率的核心痛点，尤其是涉及雕刻、铣削、刨削多工序流转的加工任务，传统平口钳装夹需要反复打表找正，单工件装夹辅助时间往往超过纯切削时长，这套三轴定位块正是针对这类场景开发的定位基准件。从实际使用逻辑来看，它适配手动操作的普通铣床、CNC数控铣床以及木工/金属雕刻机的工作台T型槽安装，不需要额外制作复杂的专用胎具，仅靠定位块的三个基准面就能完成方形工件的X、Y、Z三个轴向的位置约束，装夹时只需要将工件相邻两个侧面贴紧定位块的垂直基准面，配合压板就能完成锁紧，找正时间可以压缩到传统装夹方式的五分之一以内。设计层面上，定位块主体采用整块钢材铣削成型，没有拼接焊缝，长期受装夹侧向力也不会出现基准面变形偏移，基准面的平面度、相邻面的垂直度都按照工装夹具的常规精度要求做了公差约束，能保证重复装夹的定位一致性。定位块上预留的沉孔结构直接对应工作台标准T型槽的螺栓间距，安装时不需要额外打孔适配，安装边界可以覆盖边长100mm以内的方形工件定位需求，凸台结构的避让槽设计可以避开加工时的刀具走刀路径，防止铣削过程中刀具刮蹭定位块本体。不同于通用平口钳的大体积占位，这个定位块的本体厚度控制在合理范围，不会占用过多工作台面的有效加工区域，多件排布使用时还能实现多工位的同步定位，适配小批量方形零件的连续加工。在雕刻机加工非金属方形工件时，这个定位块同样能发挥作用，不需要调整基准参数，就能快速完成不同批次工件的定位装夹，减少对刀次数。刨床加工方形工件的端面时，依靠这个定位块的侧向支撑，还能抵消刨削往复运动带来的侧向冲击力，避免工件装夹移位导致的加工尺寸超差。整个结构没有复杂的活动部件，日常使用只需要定期清理基准面的切屑残留，就能长期保持定位精度，不需要频繁校准维护，非常适合加工品类杂、换产频次高的小型加工车间使用。
