方形法兰式中心带孔十字筋金属安装支架

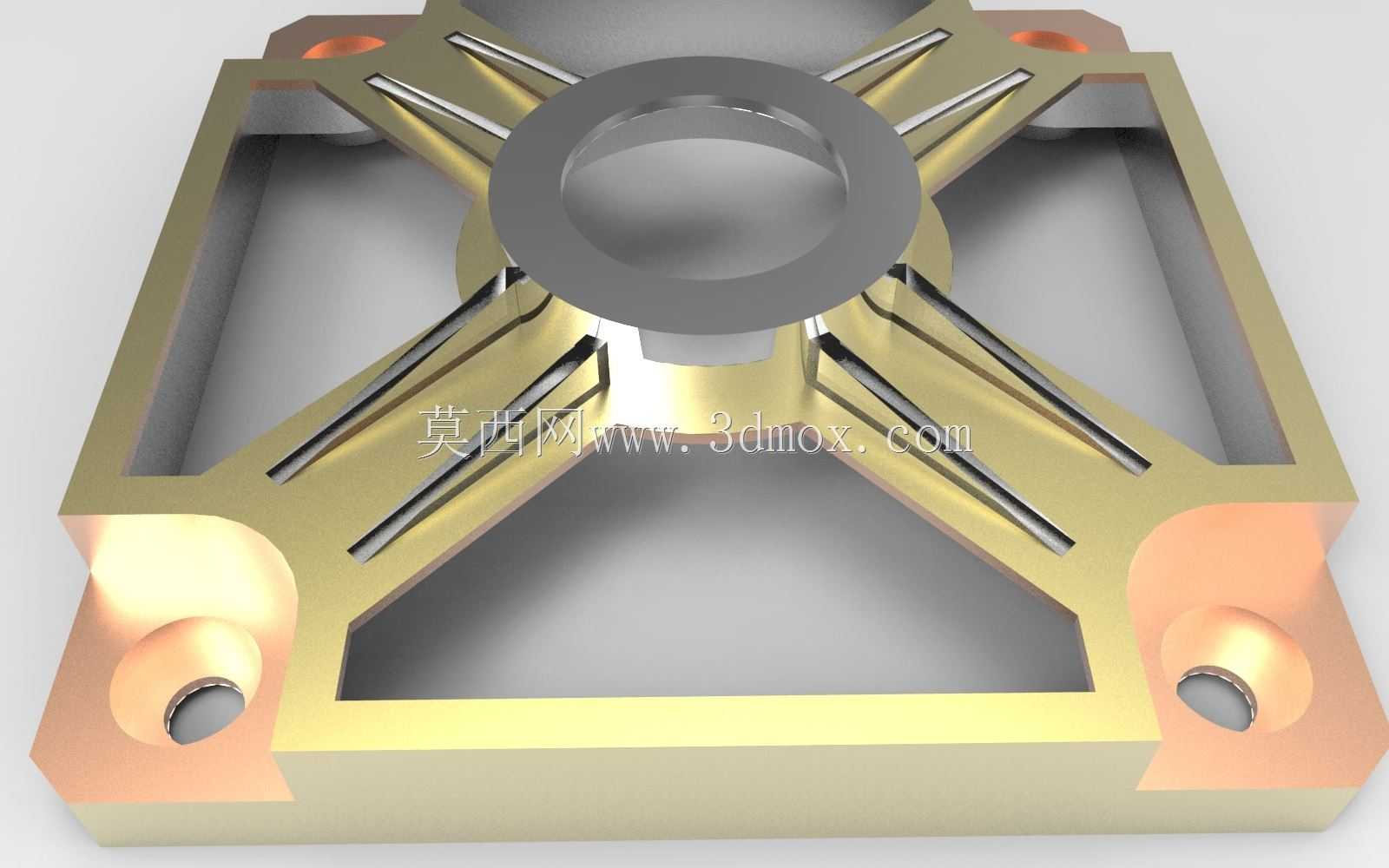

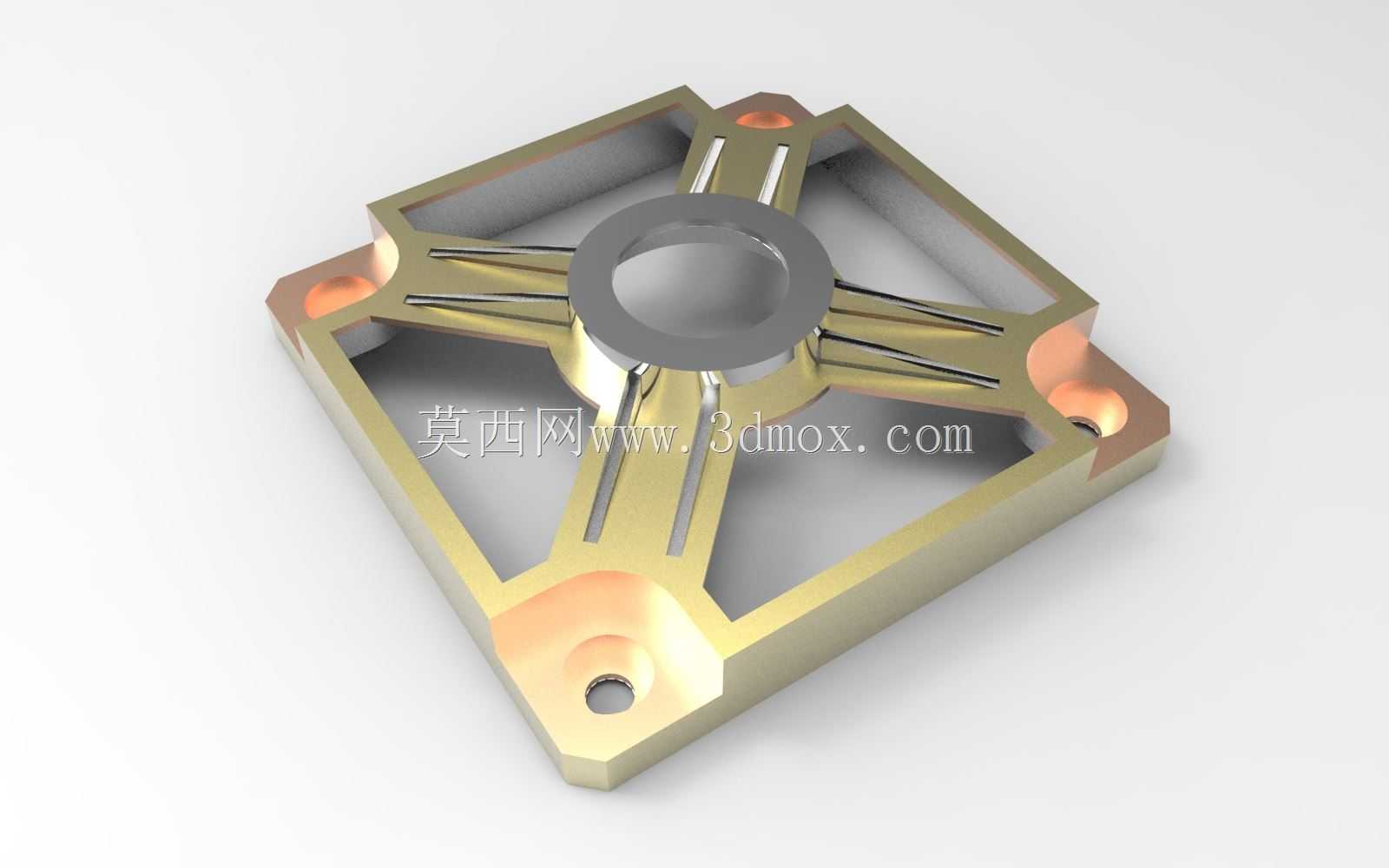

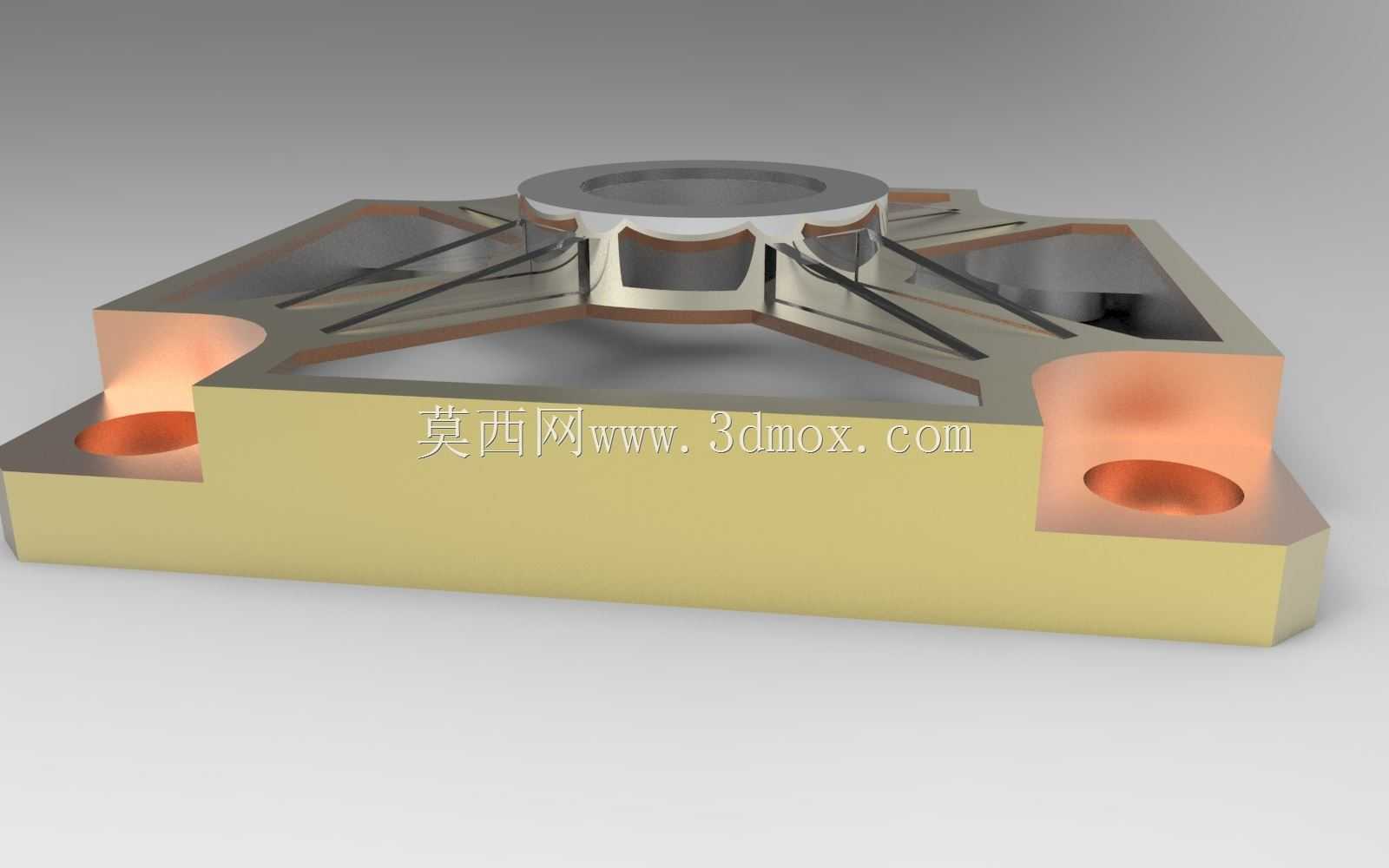

这类支架常应用在精密光学检测设备、小型伺服传动模组、实验室测试工装的承载安装环节，核心作用是为中心穿装的轴类、套类、传感类部件提供稳定的安装基准，同时通过四角的安装孔位完成与设备基座、台面的刚性连接，避免核心工作部件在设备运行过程中出现偏移、共振等影响精度的问题。从结构设计来看，整体采用方形外轮廓布局，四个角位做了圆弧过渡处理，既避免锐边造成装配划伤，也能减少边角位置的应力集中，每个角位都设置了沉头安装孔，装配时螺丝头可以完全沉入孔内，不会突出支架表面影响周边部件排布，安装孔的孔位间距经过标准化适配，可直接匹配多数工业铝型材台面、铸铁实验平台的通用孔距规格，不需要额外做转接板加工。中心位置设置带凸台的通孔结构，凸台高度高于支架主体平面，一方面可以增加中心安装位的轴向接触面积，提升穿装部件的配合稳定性，另一方面凸台的端面可作为安装定位基准面，装配时不需要额外调整轴向位置，直接靠面贴合就能保证同轴度要求。连接中心凸台与外框的四根十字分布筋条，是整个结构的受力核心，筋条采用等宽加厚设计，在筋条侧面还开有狭长的减重槽，在不降低整体结构刚性的前提下，尽可能减少支架自身重量，降低设备整体的负载，同时减重槽也能为设备内部的走线、小型管路排布留出避让空间，避免装配时出现管线干涉。支架主体的外框采用等截面边梁设计，边梁的厚度经过受力校核，在承受中心部件额定载荷的情况下，形变量可控制在精密设备允许的精度范围内，不会因为长期承载出现蠕变变形。材质选用上兼顾了结构强度与加工性能，黄铜材质的中心凸台具备良好的耐磨性，适合与频繁拆装的轴套类部件配合，铝质的外框与筋条重量轻、导热性好，可及时带走中心安装部件运行产生的热量，边角位置的铜质嵌件提升了安装孔位的螺纹强度，多次拆装也不会出现滑牙问题。实际装配过程中，这类支架不需要复杂的调平工序，依靠四个角位的沉头孔锁附后，中心凸台的端面跳动量可满足多数中低精度传动、检测场景的使用要求，若应用在更高精度的场景下，也可通过配磨凸台端面的方式进一步提升基准精度，适配不同等级的设备安装需求。
