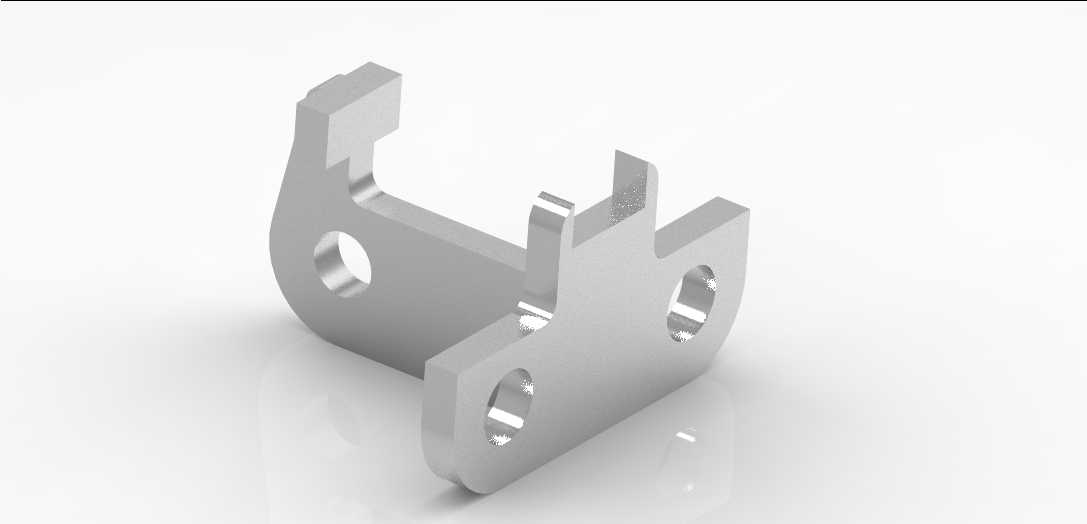

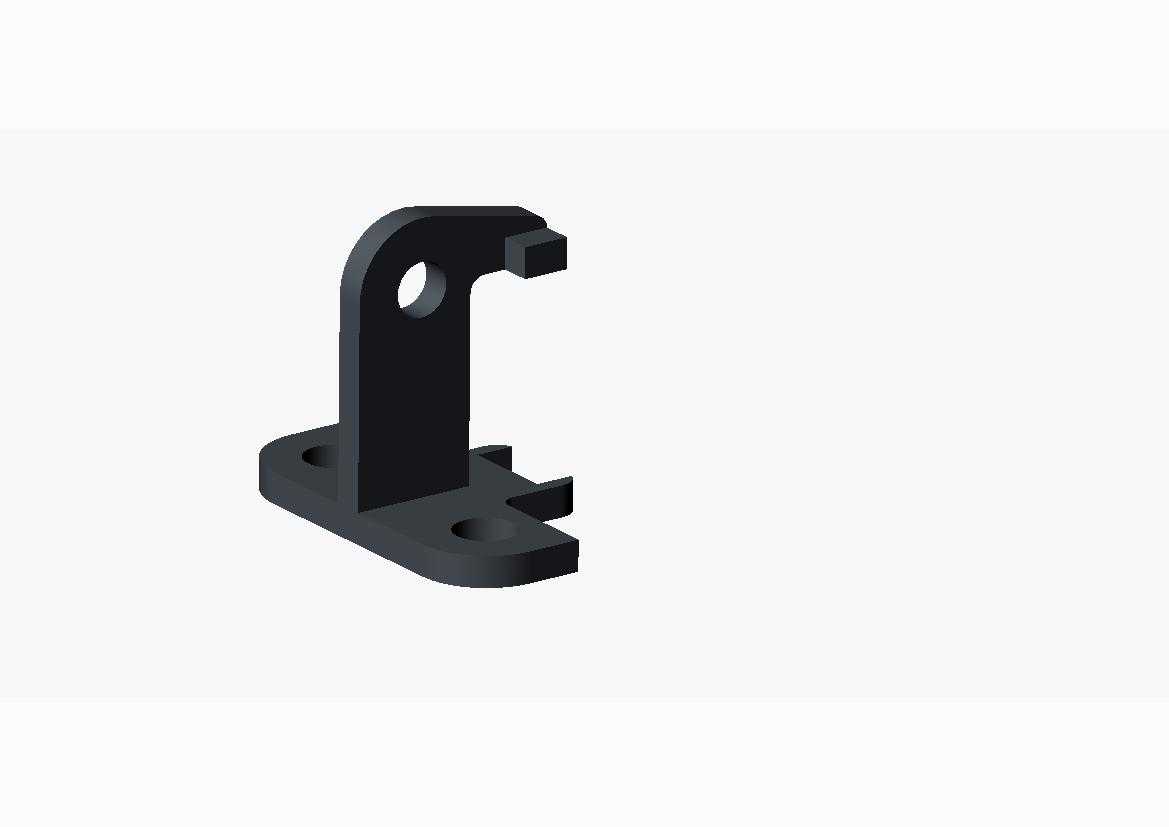

机械传动用限位滑盖金属结构件

　　在轻工自动化输送、小型精密机床进给单元以及包装设备的行程限位段，这类滑盖构件常作为行程末端的遮挡与限位复合部件使用，区别于普通平面盖板，它同时承担滑动导向、行程硬限位、运动部件防护三个核心作用，不会额外占用设备安装空间，能在紧凑的装配腔体内完成多重功能。从实际装配场景看，这类零件多安装在设备直线运动模组的侧端，当运动滑块行进到预设行程终点时，滑盖的钩状端头会先接触滑块上的缓冲垫，完成硬限位止停，同时滑盖的板体部分会遮挡模组端部的传动缝隙，避免加工碎屑、粉尘落入导轨或丝杆啮合区，在食品包装、小型电子零件组装设备上，这类结构还能避免操作人员误触运动部件，满足基础的安全防护要求。设计这类构件时，首先要匹配对应模组的安装孔位坐标，

　　零件上的三个通孔分别对应模组侧装基准面的三个螺纹孔，孔位公差控制在±0.02mm范围内，保证安装后零件基准面与模组导轨面的平行度不超过0.03mm，避免滑动过程中出现卡滞。零件的钩状限位端头高度需要匹配滑块的接触端面高度，端头的倒角设计为R1.5，既避免应力集中导致长期受冲击后出现崩边，也能在滑块接触时引导缓冲垫均匀受力，不会出现偏载磨损。中间的凸起立筋是结构加强设计，因为滑盖长期受滑块的往复冲击，平板结构在厚度3mm的情况下，反复受载会出现根部弯曲变形，增加两条高度4mm的立筋后，零件的整体抗弯曲刚度提升60%以上，不需要额外增加板材厚度就能满足长期使用的强度要求，同时立筋的侧面也能作为辅助导向面，当滑块出现小幅偏摆时，

　　立筋侧面可以限制滑块的横向窜动量，保证运动精度。从安装边界来看，零件总长度控制在48mm，总宽度32mm，最大高度22mm，安装后突出模组基准面的高度不超过12mm，不会和设备外围的护板、管线产生干涉，零件底部和模组安装面之间预留0.1mm的间隙，避免装配时因为平面度误差导致零件翘曲，所有锐边都做了0.2mm的倒钝处理，避免装配时划伤操作人员，也不会在长期使用中因为锐边割损相邻的线缆护套。零件的滑动接触面做了表面抛光处理，粗糙度达到Ra1.6，降低和滑块缓冲垫接触时的摩擦阻力，长期往复运动不会出现明显的磨损痕迹，非接触面保持普通机加工表面即可，不需要额外做表面处理，控制加工成本。在实际选型替换时，只需要核对安装孔的中心距、

　　限位端头的伸出长度以及零件整体的安装高度，就能直接替换同类型的老旧损坏零件，不需要重新修改模组的安装结构，维修替换效率很高，这类结构因为同时集成了多个功能，在小型自动化设备的紧凑结构设计中应用非常广泛，能有效减少设备的零件总数，降低装配复杂度。
