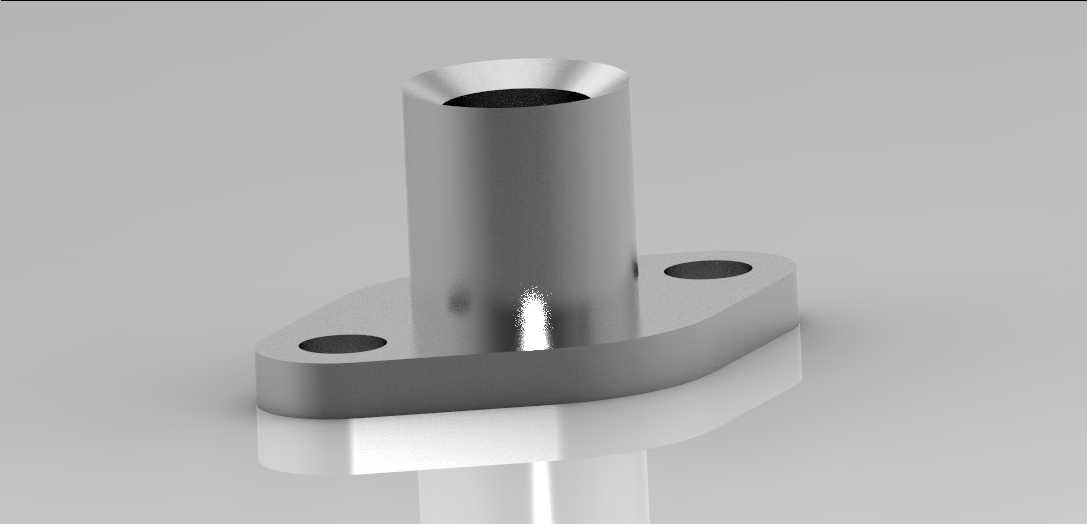

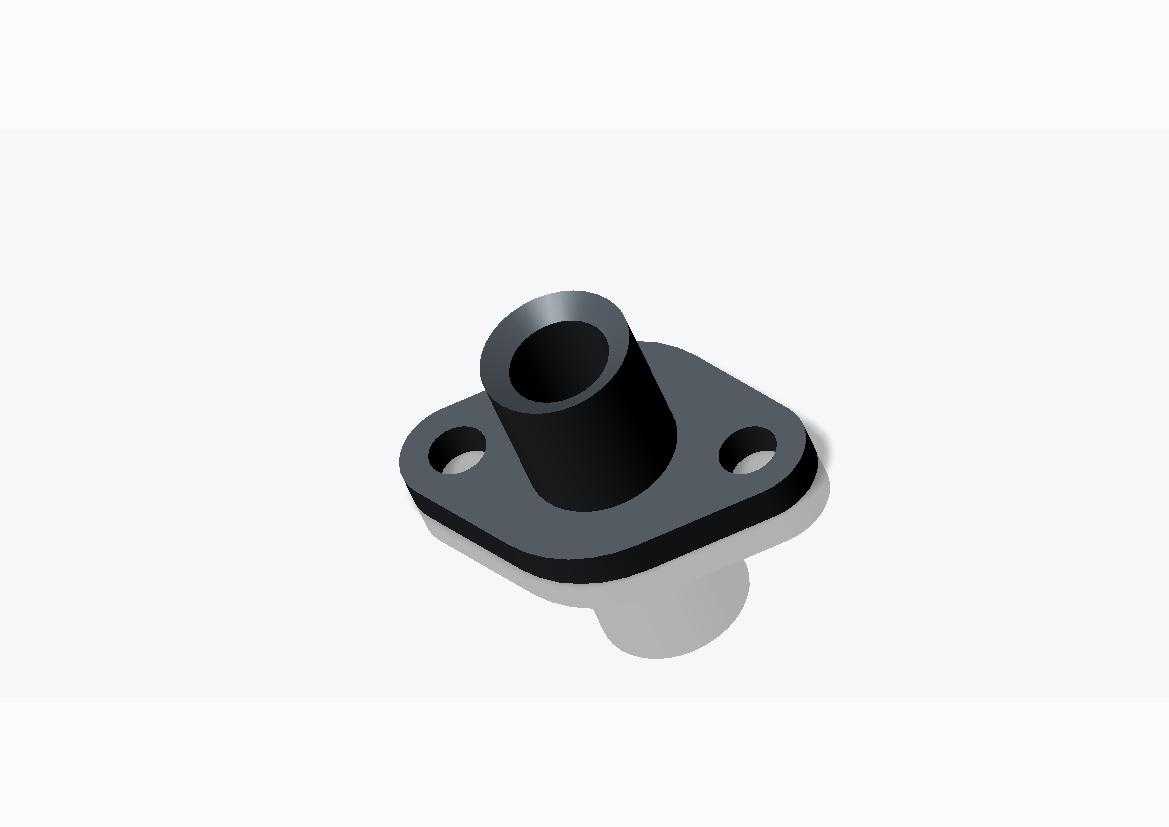

带三角安装法兰的中空管路连接接头

　　这类带三角安装法兰的中空管路接头，在流体输送回路、小型气动系统、低压润滑管路里的应用十分普遍，很多时候会作为管路穿出设备面板的固定转接件使用，既承担介质导通的核心功能，又通过自带的法兰结构完成自身在设备壁板上的定位固定，不需要额外设计独立的固定支架，能大幅简化设备内部的管路排布结构。从实际使用场景来看，这类接头常出现在小型自动化设备的气路走线、实验装置的流体通路、小型液压站的低压回油端，部分食品加工设备的清洗管路也会采用同结构的卫生级改型，区别仅在于表面粗糙度和密封结构的微调，核心的安装与导通逻辑完全一致。

　　设计这类零件的时候，首先要确认的是中空通径的尺寸，通径大小直接匹配管路的流量要求，不能为了结构强度盲目加厚管壁压缩通流面积，否则会造成管路压损过大，影响末端介质的输出压力。法兰部分采用三角布局的安装孔，是兼顾安装空间和固定稳定性的选择——相比圆形四孔法兰，三角法兰在狭窄的安装空间里占用的投影面积更小，三个安装孔呈120度均布的状态下，拧紧固定螺栓后法兰面的受力均匀性足够应对常规的管路振动，不会出现两孔法兰长期受振动后绕安装轴偏转的问题，也不会像四孔法兰那样对安装孔的位置度公差要求过高，降低了设备壁板上安装孔的加工难度。

　　法兰与中间中空管体的衔接位置做了圆弧过渡处理，这个结构细节不是为了外观好看，而是为了降低应力集中系数：管路在工作过程中会因为介质压力波动、设备自身运行振动产生小幅的交变载荷，如果法兰和管体直接采用直角衔接，长期受载后衔接位置很容易出现疲劳裂纹，尤其是在有一定温度变化的工况下，不同位置的热胀冷缩量差会进一步放大直角位置的应力，圆弧过渡能把集中的应力分散到更大的区域，提升零件的疲劳寿命。管体上端的倒角结构是为了方便外接管路的套装，不管是插接软管还是对接硬管的衬套，端部倒角都能让装配过程更顺畅，不会出现管端锐边割伤软管密封层、或者硬管对接时卡滞的问题。

　　从安装边界来看，这类接头的法兰厚度通常控制在3到8毫米区间，具体厚度根据通径大小和工作压力调整，三个安装孔的中心距需要和设备壁板上的预留孔位严格匹配，安装时法兰面和壁板之间会根据介质特性加装密封垫片，防止介质从安装缝隙泄漏。管体的伸出长度需要根据壁板厚度、外接管路的套接深度确定，伸出过长会浪费设备内部的排布空间，还容易在设备组装过程中被磕碰变形；伸出过短则会导致管路套接深度不足，工作时容易出现管路脱落的问题。法兰底部的凸台结构是定位用的，装配时凸台嵌入设备壁板的预制沉孔或者光孔里，能自动完成接头的同轴定位，不需要装配时反复调整管体的垂直度，降低装配环节的人工调整成本。

　　实际选型建模的时候，还要注意安装孔的沉头设计，如果采用内六角螺栓从法兰侧拧入，安装孔需要做对应尺寸的沉头座，让螺栓头完全沉入法兰面以内，避免螺栓头突出影响法兰和壁板的贴合度；如果是从壁板背面穿螺栓固定，法兰上的安装孔就做通光孔即可，不需要额外加工沉头。管体内壁的粗糙度要根据输送介质调整，输送普通压缩空气的话常规机加工粗糙度就能满足要求，如果是输送有洁净要求的流体，内壁需要做抛光处理，避免介质残留在内壁的加工刀痕里造成污染。另外这类零件的材质选择也和工况直接相关，常规气动系统用普通碳钢镀锌即可，有腐蚀风险的工况会选用304或者316不锈钢，轻量化要求高的场景也会采用铝合金硬质阳极氧化的方案，不同材质的零件结构尺寸基本一致，仅根据材料的强度特性微调壁厚参数，保证承压能力满足工况要求。
