六角基座中空压盖坯料结构设计

　　在流体输送管路、液压阀组集成块、小型泵体端侧的装配场景里，这类带六角基座的中空压盖坯料是十分常见的承压连接件，日常做设备维保拆检时，经常能在油路块端盖、水管路封堵位置见到同结构的零件，它的核心作用是通过基座贴合密封面，中空腔体穿设轴件或者导流通道，配合密封件实现腔体内部介质的封堵，同时为穿设的杆件提供径向限位支撑。

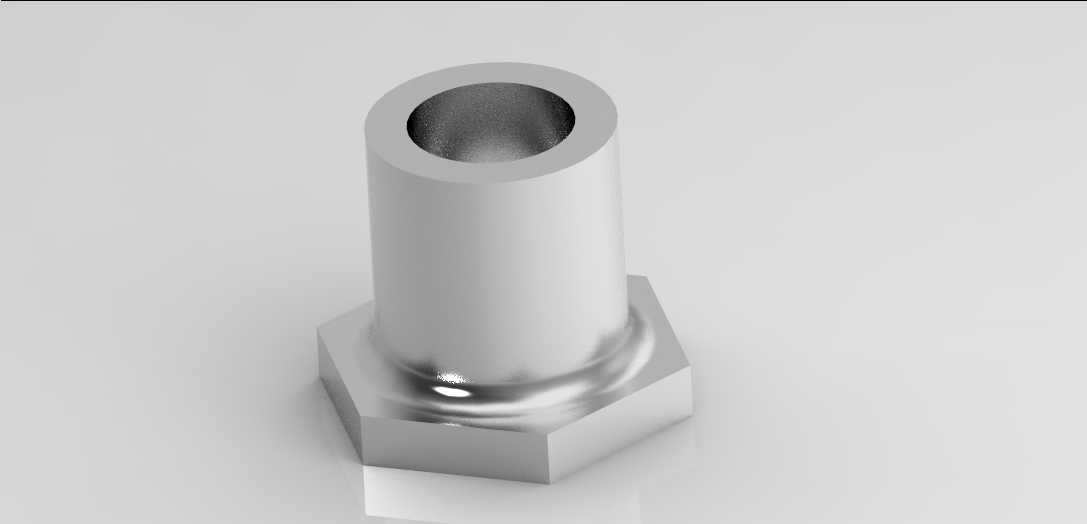

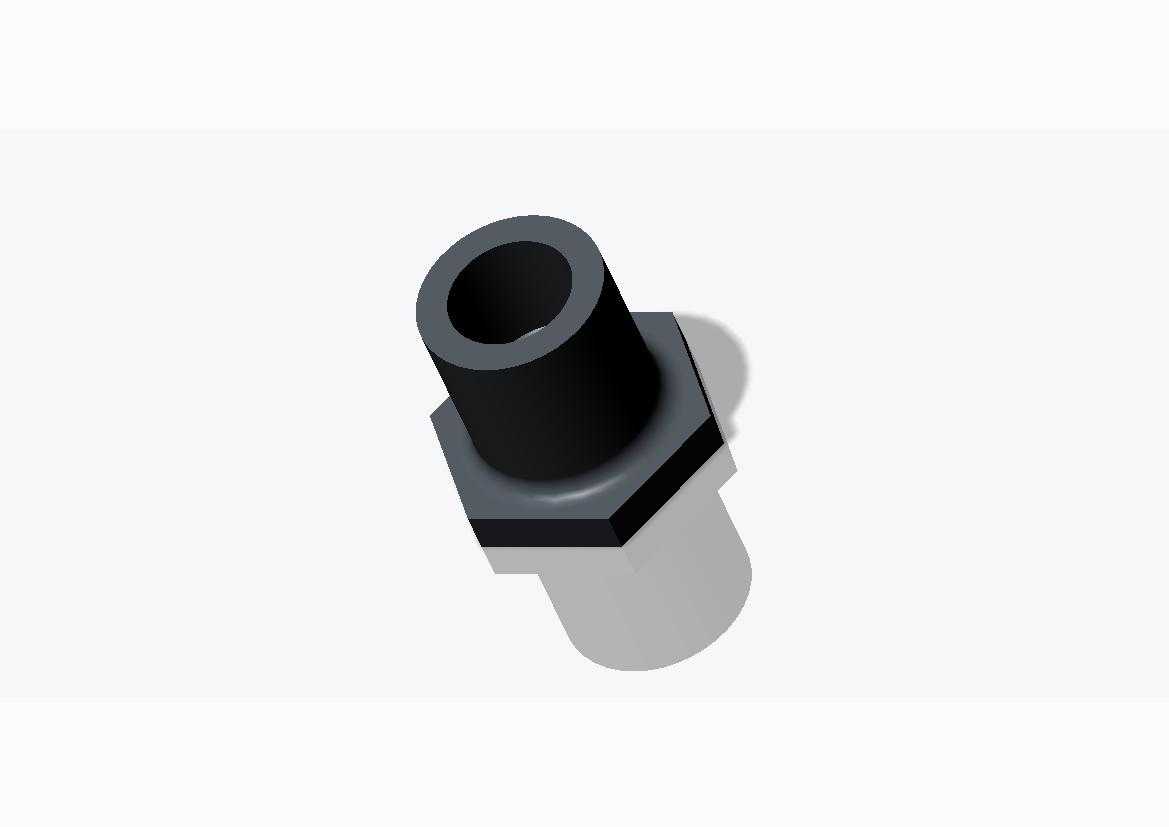

　　从结构设计逻辑来看，下部采用正六角基座的形式，完全是适配现场装配的实际需求：现场装配时不需要定制专用工装，用普通活动扳手、开口扳手就能卡持六角面施加拧紧力矩，相比圆形压盖需要在端面开拆装孔或者铣扁位的设计，六角结构的受力面更均匀，拧紧过程中不会出现打滑崩边的问题，而且六角基座的底面是精加工贴合面，装配时和安装基体的端面完全贴合，能给密封垫片提供均匀的压紧力，避免局部压应力不足导致的介质渗漏。上部的中空圆柱段是功能延伸部分，圆柱的外圆面可以用来套装密封圈、防尘圈这类密封元件，内孔则根据实际使用场景加工，要是用作轴端压盖，内孔就加工出和轴径匹配的公差带，加装轴用密封圈防止内部润滑油泄漏；要是用作管路封堵压盖，内孔可以加工内螺纹连接外接管路，或者直接加工成盲孔实现腔体封堵。

　　做这类零件的三维建模时，首先要确定安装边界的核心尺寸：六角基座的对边尺寸必须和配套扳手的规格匹配，同时要小于安装位置的周边避让空间，避免拧紧时扳手和周边零件发生干涉；基座的厚度要根据承压等级计算，保证拧紧力矩作用下基座不会发生翘曲变形，通常低压工况下基座厚度取对边尺寸的五分之一就能满足强度要求，中高压工况则需要适当加厚，或者在基座背面增加加强筋结构。上部圆柱段的外径要和安装孔的内径形成间隙配合，装配时圆柱段可以先插入安装孔实现预定位，降低装配时的对位难度，圆柱段的高度要根据密封件的安装数量确定，比如需要装一道O型圈加一道防尘圈的话，圆柱段高度就要留出两个密封槽的位置再加3到5毫米的导向余量，避免装配时密封件被安装孔的锐边切损。

　　实际选型应用的时候，要注意这类压盖坯料的适配场景：它不适合用在有强烈冲击载荷的工况，因为六角结构的棱角位置在冲击载荷下容易出现应力集中，长期受冲击可能产生裂纹；如果是用在腐蚀介质的环境里，建模时要预留表面处理的厚度余量，比如镀锌、镀镍的话单边留0.02到0.05毫米的镀层厚度，避免加工后尺寸超差。另外中空内孔的粗糙度要求要根据功能区分，用作轴套支撑的话内孔粗糙度要达到Ra1.6以下，保证和轴件配合的顺滑度；如果只是走流体介质的通道，粗糙度达到Ra6.3就能满足使用要求，不需要过高的加工精度徒增成本。

　　很多刚入行的结构设计人员做这类零件的时候，容易忽略六角基座和圆柱段衔接位置的圆角处理，直接做直角衔接，实际上这个位置是应力集中的高发区，不管是坯料锻造还是后续机加工、实际承压使用，直角位置都容易产生开裂，所以建模时必须在衔接位置加工R2到R5的过渡圆角，圆角大小根据零件整体尺寸调整，大尺寸零件取大圆角，小尺寸零件取小圆角，同时圆角位置不能有加工刀痕，避免成为疲劳裂纹的起始点。还有基座的贴合面，建模时要注意平面度要求，通常密封面的平面度要控制在0.02毫米以内，不然压紧密封垫的时候会出现间隙，导致介质渗漏，很多现场出现的压盖漏油漏水问题，根源都不是密封垫质量差，而是压盖贴合面的平面度不达标，或者拧紧时力矩不均匀导致的基座翘曲。

　　在装配逻辑上，这类压盖通常是通过螺栓穿过基座上的安装孔压紧在基体上，建模时要注意安装孔的位置度要求，孔位要和基体上的螺纹孔完全对正，不然装配时螺栓会产生附加剪切力，长期使用可能导致螺栓断裂。如果是用在旋转轴端的压盖，还要注意内孔和轴的同轴度要求，同轴度要控制在0.03毫米以内，不然轴旋转的时候会和压盖内孔发生摩擦，导致零件磨损过快，甚至出现轴件抱死的问题。
