燕尾式限位挡块机械结构设计

　　在工装夹具、直线导向模组以及各类需要硬限位的机械工位中，燕尾式挡块是应用频次极高的一类定位零件，这类结构的核心优势在于依托燕尾型的配合截面，同时实现垂直方向的承载与水平方向的限位防脱，相比普通平挡块，它不需要额外的压块或者紧固件来约束配合件的脱出趋势，仅靠自身的燕尾斜面就能完成双向约束，在紧凑安装空间里的适配性极强。从实际使用场景来看，这类挡块常被布置在燕尾导轨的行程末端，作为硬限位阻挡滑动工作台的超程位移，也会被用在快换工装的定位端，配合燕尾槽结构实现工装模块的快速插拔与锁紧定位，部分小型非标设备的料道挡停工位也会采用这类结构，利用燕尾面的导向特性让被挡停的工件自动归正到定位基准上。

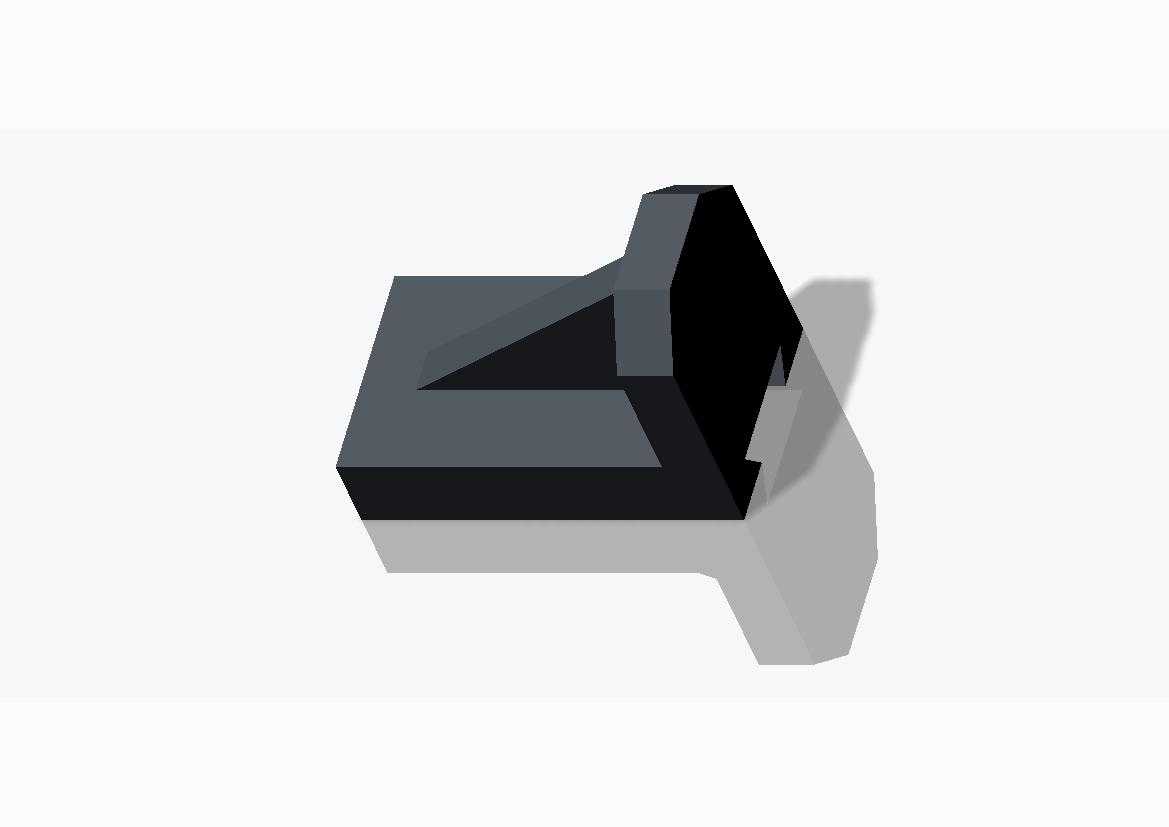

　　设计这类挡块的时候，首先要明确安装边界的约束条件，挡块的底座部分需要完全贴合安装基准面，底座上的安装孔位要匹配设备安装面的预留螺纹孔间距，避免出现安装干涉，底座的厚度需要根据承载的冲击载荷计算，常规轻载工况下底座厚度不低于12毫米，中载冲击工况下要提升到20毫米以上，保证挡块受到撞击时不会出现底座变形或者连接螺栓剪切断裂的问题。上部的燕尾结构是整个零件的核心功能段，燕尾的倾斜角度通常选用55度或者60度，这个角度区间既能保证配合时的导向顺滑性，又能避免角度过小导致的自锁卡死、角度过大导致的防脱能力不足问题，燕尾段的有效配合长度要比对应配合槽的长度短3到5毫米，给装配预留调整间隙，同时燕尾的两个斜面要做0.5毫米的倒角处理，去除加工毛刺的同时，也能在装配时起到导入导向的作用，避免硬插磕伤配合面。

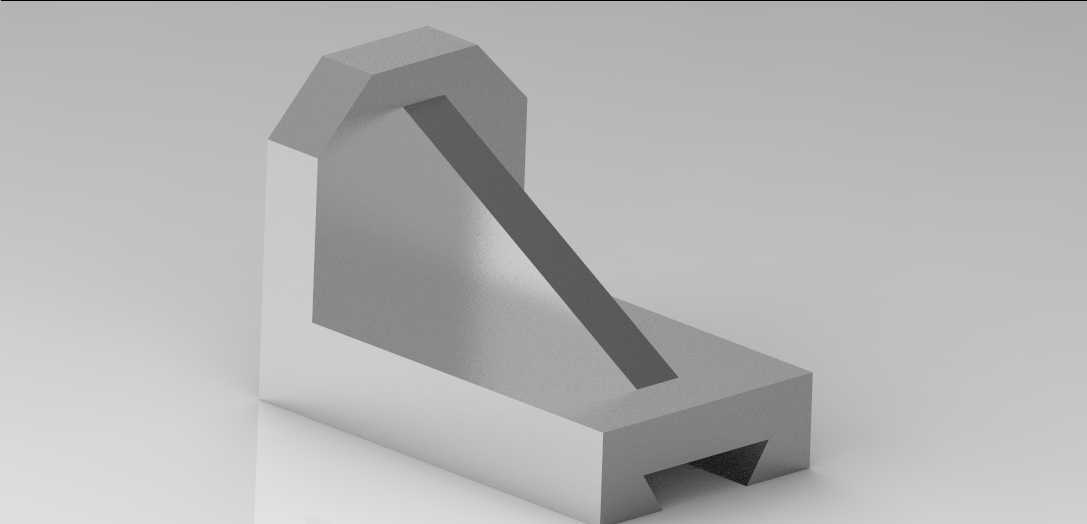

　　零件中部的加强筋结构是承载设计的关键，因为挡块在受到水平方向的撞击力时，力的作用点集中在燕尾段的上部，会对底座和立板的连接位置产生较大的弯矩，如果没有加强筋的支撑，立板很容易在反复冲击下出现根部断裂的问题。加强筋的厚度通常取立板厚度的0.8倍，筋的两端分别顺滑过渡连接到底座上端面和立板的背部，过渡圆角不小于R3，避免应力集中导致的疲劳断裂，筋的高度要覆盖立板受力点到根部的三分之二以上区域，才能有效分散弯矩载荷。

　　从安装适配的角度来说，这类挡块的安装基准面需要保证平面度不低于0.02毫米，和燕尾导向面的垂直度公差控制在0.01毫米每100毫米范围内，这样安装之后才能保证燕尾配合面和滑动方向的平行度，避免出现滑动卡滞或者局部磨损过快的问题。零件的材质通常选用45号钢，表面做发黑处理提升防锈能力，配合面的粗糙度要达到Ra1.6，保证滑动配合时的耐磨性，如果是用于高频冲击的重载工位，也可以选用40Cr材质做调质处理，表面淬火硬度达到HRC40-45，进一步提升零件的抗冲击和耐磨性能。

　　在实际选型替换的时候，要先确认对应配合燕尾槽的槽宽、角度以及深度参数，保证挡块的燕尾段和槽体的配合间隙控制在0.02到0.05毫米之间，间隙过大会导致定位精度不足，受到冲击时容易产生晃动噪音，间隙过小则会出现装配困难，滑动面容易出现咬合磨损的问题。另外挡块的安装位置要预留足够的螺栓锁紧空间，连接螺栓选用8.8级以上的内六角圆柱头螺栓，锁紧时要对角均匀施力，避免底座因为锁紧力不均出现变形，导致燕尾面的垂直度超差。这类结构的维护成本极低，日常使用中只需要定期在燕尾配合面涂抹少量润滑脂，清除表面积攒的切屑和灰尘，就能保证长期稳定的限位导向功能，不需要频繁更换，在各类非标自动化设备、工装夹具以及机床附件的设计中，是可靠性非常高的一类基础定位零件。
