机械加工用带定位孔方形凸台导板结构

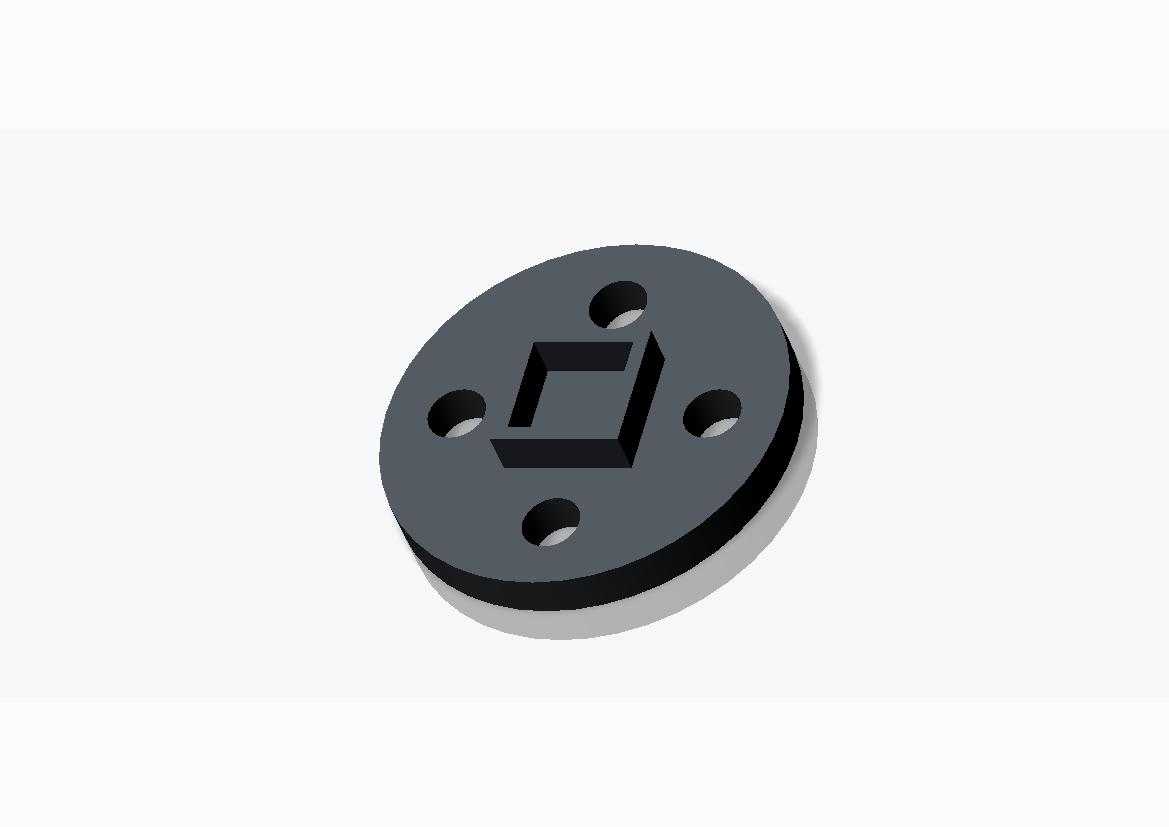

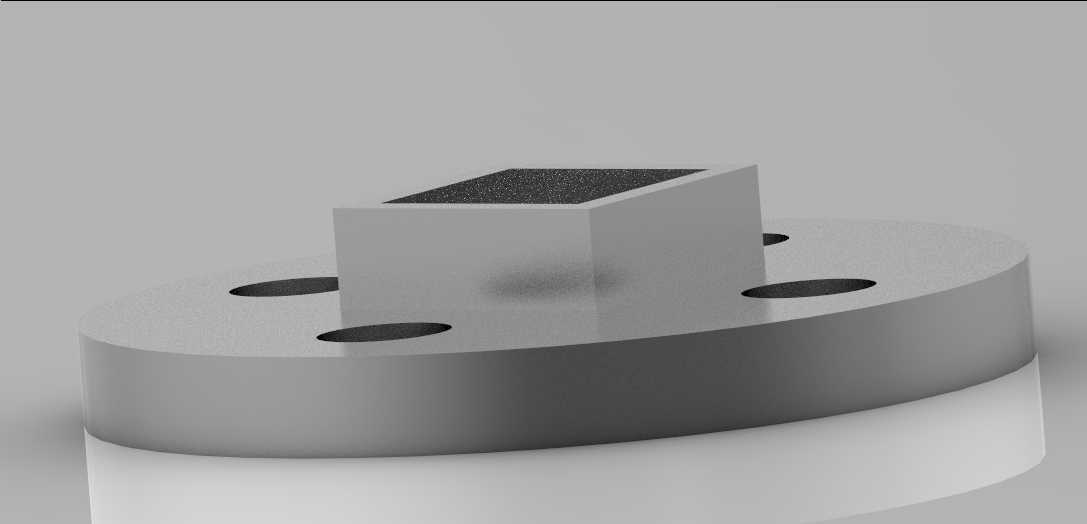

　　在工装夹具、冲压模具以及自动化送料机构的实际应用场景中，导板是承担工件导向、定位限位功能的核心基础零件，其结构设计合理性直接影响整套机构的运行精度与重复定位可靠性。这款导板采用圆盘式基座搭配方形凸台的组合结构，区别于常规一体式平板导板，凸台结构可直接嵌入对应工件的方形定位槽内，无需额外加装定位销即可完成周向防转，大幅减少装配环节的配做工作量。从实际使用工况来看，这类导板常应用于多工位级进模的料带导向工位、自动化装配线的工件载具定位工位，以及小型压装设备的工件对位环节，凸台部分与工件定位面的配合间隙通常控制在0.02-0.05mm区间，既保证工件取放顺畅，又能将定位偏移量控制在工艺允许范围内。基座部分采用等厚圆盘设计，

　　圆周方向均匀分布四个贯通安装孔，安装孔的位置度公差严格控制在Φ0.01mm以内，安装时可通过内六角螺栓直接固定在设备基板或模座上，安装孔周边预留了足够的螺栓沉头空间，避免螺栓头突出基座平面影响工件放置。设计阶段优先考虑了受力分布特性，方形凸台与圆盘基座的衔接处采用R角过渡处理，避免应力集中导致的凸台根部断裂问题，凸台顶面做了0.2mm的倒角处理，既可以去除加工毛刺，也能在工件套入时起到导入引导作用，减少工件与凸台边缘的磕碰划伤。从安装边界来看，圆盘基座的外径尺寸适配常规100-150mm间距的安装孔位，可直接替换同规格的传统平板导板，无需对原有设备的安装基板做二次改造，凸台的高度根据实际导向行程需求设定，

　　通常高出基座平面15-25mm，既保证足够的导向啮合长度，又不会因为凸台过高导致工件取放行程过大影响生产节拍。在加工工艺适配性上，该结构的所有平面均可通过平面磨床一次装夹完成加工，安装孔可采用加工中心钻铰成型，方形凸台可通过数控铣削加工保证尺寸精度，整体加工工序少，形位公差容易保证，适合批量生产加工。实际使用过程中，导板的基座平面与安装基板完全贴合，凸台侧面作为导向工作面，表面粗糙度控制在Ra0.8以下，长期往复运行的磨损量极小，配合定期的润滑维护，使用寿命可达到普通平板导板的1.5倍以上。针对不同的使用场景，该导板结构还可根据实际需求调整凸台的截面尺寸、安装孔的分布间距以及基座的整体厚度，比如应用在重载压装工位时，

　　可适当加大基座厚度与凸台根部的过渡R角，提升整体结构的抗冲击能力；应用在精密装配工位时，可进一步提高凸台侧面与基座平面的垂直度公差，满足微米级的定位精度要求。不同于常规的导向零件，这款导板将定位与导向功能集成在单一零件上，减少了整套机构的零件数量，降低了装配时的累积误差，在小型自动化设备、精密工装夹具的设计中，这类集成式结构零件已经逐步替代传统的多零件组合导向结构，成为结构轻量化、装配简易化设计的优先选择。
