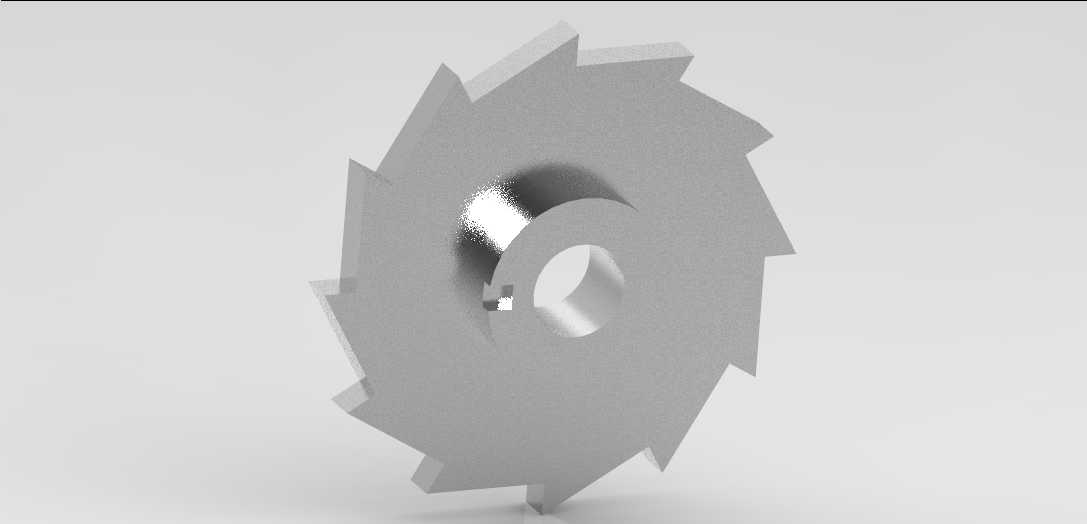

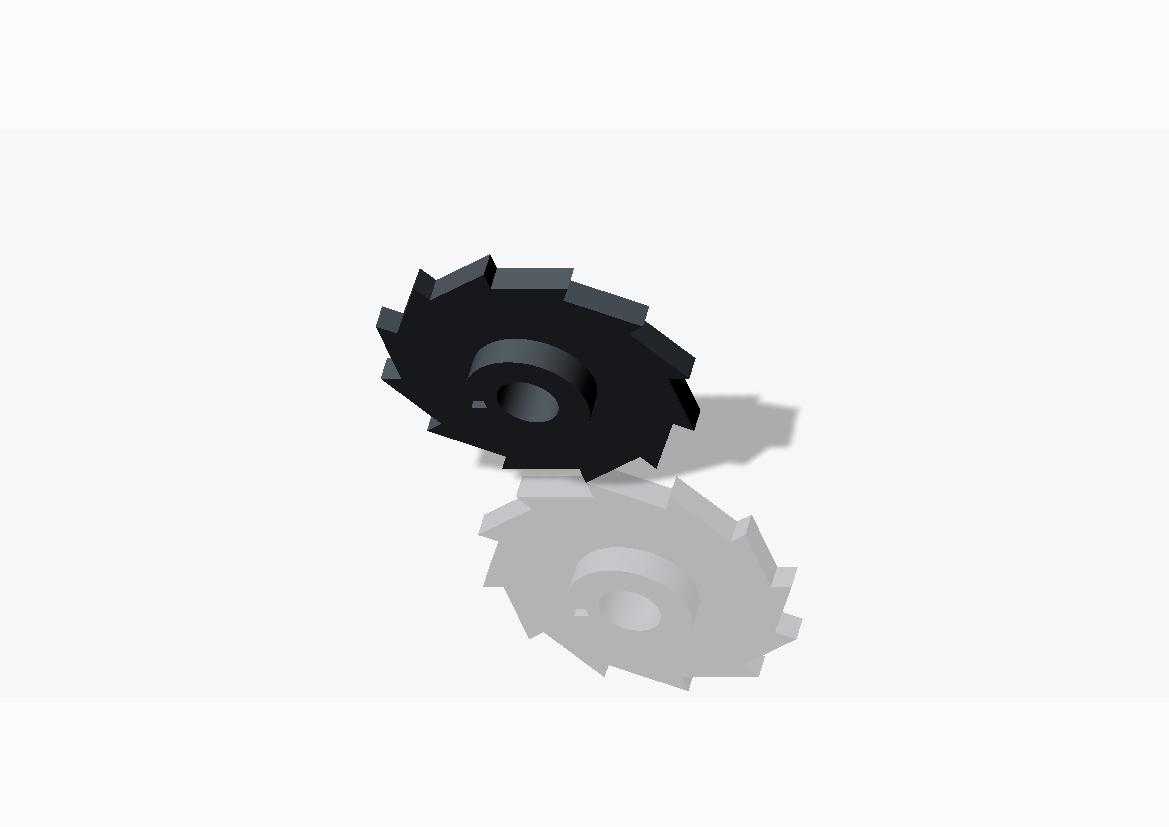

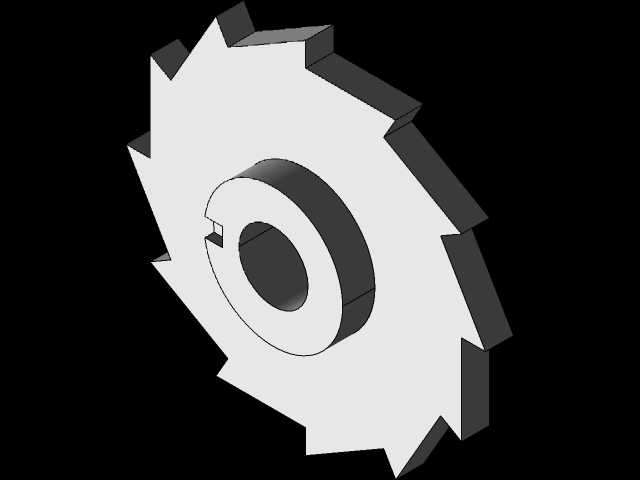

硬质合金锯齿切削圆盘锯结构设计

　　在金属切削、木材加工、建材裁切等多类加工场景中，这类圆盘锯片是装夹在锯切设备主轴上的核心执行部件，不同加工工况下的锯片齿形、基体厚度、中心安装孔尺寸都会做针对性调整，没有通用的万能锯片结构。做这个结构设计的时候，首先要考虑的是锯片高速旋转时的动平衡余量，基体部分不能做等厚设计，靠近中心安装孔的区域厚度要略大于齿根部位，这样既可以保证主轴装夹后的整体刚性，避免高速旋转时出现基体颤振，又能减少锯片和切缝侧壁的摩擦面积，降低切削过程中的发热累积，防止基体过热退火导致刚性下降。中心的安装孔是和设备主轴直接配合的部位，公差带要选过渡配合，不能留太大间隙，否则高速旋转时会出现径向跳动，直接导致切缝变宽、锯齿崩损，孔位周边做了微小的沉台设计，

　　装夹时法兰盘可以完全贴合沉台端面，避免装夹偏斜带来的动平衡问题。锯齿部分的排布不是均匀等距设计的，相邻齿的周向间距做了微小的差值处理，这样可以避免切削过程中锯齿和工件产生周期性共振，减少加工时的高频噪音，同时也能降低锯齿的冲击载荷，延长单齿的使用寿命。每个锯齿的切削角度都做了区分，有负责粗切开缝的齿，前角稍大，切削阻力小，可以快速切入工件，也有负责修光切缝侧面的齿，侧刃做了微小的副偏角，保证裁切后的断面平整度达标。齿槽的圆弧过渡是很容易被忽略的设计细节，圆弧半径不能太小，否则切削过程中应力会集中在齿根位置，遇到硬质点或者进给量突然变大的时候，很容易出现断齿问题，同时齿槽的深度也要匹配排屑需求，不同加工材料的切屑形态不一样，

　　加工金属时切屑呈卷曲状，齿槽深度要稍大，保证切屑能顺利排出，不会卡在齿槽里摩擦工件和锯片本体。从安装边界来看，这类锯片的外径尺寸要匹配设备的防护罩尺寸，不能超出防护罩的防护范围，否则会有安全隐患，中心孔的直径要对应常用锯切设备的主轴直径，周边如果设计散热孔的话，孔位要做对称排布，保证整体动平衡，散热孔的边缘要做倒钝处理，避免应力集中导致基体开裂。实际使用中，锯片装夹完成后要先做低速空转试机，确认没有径向跳动和异常震动后再进行进给切削，进给速度要根据加工材料的硬度调整，不能盲目加大进给量，否则不仅会加速锯齿磨损，还可能导致锯片变形碎裂。很多新手做锯片设计的时候，只关注锯齿的硬度，忽略基体的韧性和整体动平衡，

　　实际加工时很容易出现锯片摆动、切缝歪斜的问题，其实基体的韧性和刚性平衡才是锯片耐用度的核心，太硬的基体受冲击容易碎裂，太软的基体高速旋转容易变形，所以基体的厚度从中心到外缘的渐变梯度要经过反复验算，保证在额定转速下的径向跳动量控制在允许范围内。另外锯齿和基体的连接部位也要做过渡处理，不能出现直角台阶，否则应力集中在连接位置，受冲击时锯齿容易从根部脱落。针对不同的加工场景，比如裁切薄壁管材的时候，锯齿的齿距要做小，避免卡齿，裁切厚壁实心材料的时候，齿距可以适当放大，保证排屑顺畅。整个结构的设计没有多余的装饰性特征，所有的几何特征都是为了满足切削功能、装夹稳定性、动平衡要求服务的，每一处尺寸公差都要对应实际加工的工艺能力，比如中心孔的同轴度、锯齿的径向跳动公差，都要在图纸上明确标注，否则生产出来的锯片装到设备上根本无法满足加工精度要求。
