CATIA练习用L型带耳座安装支架结构

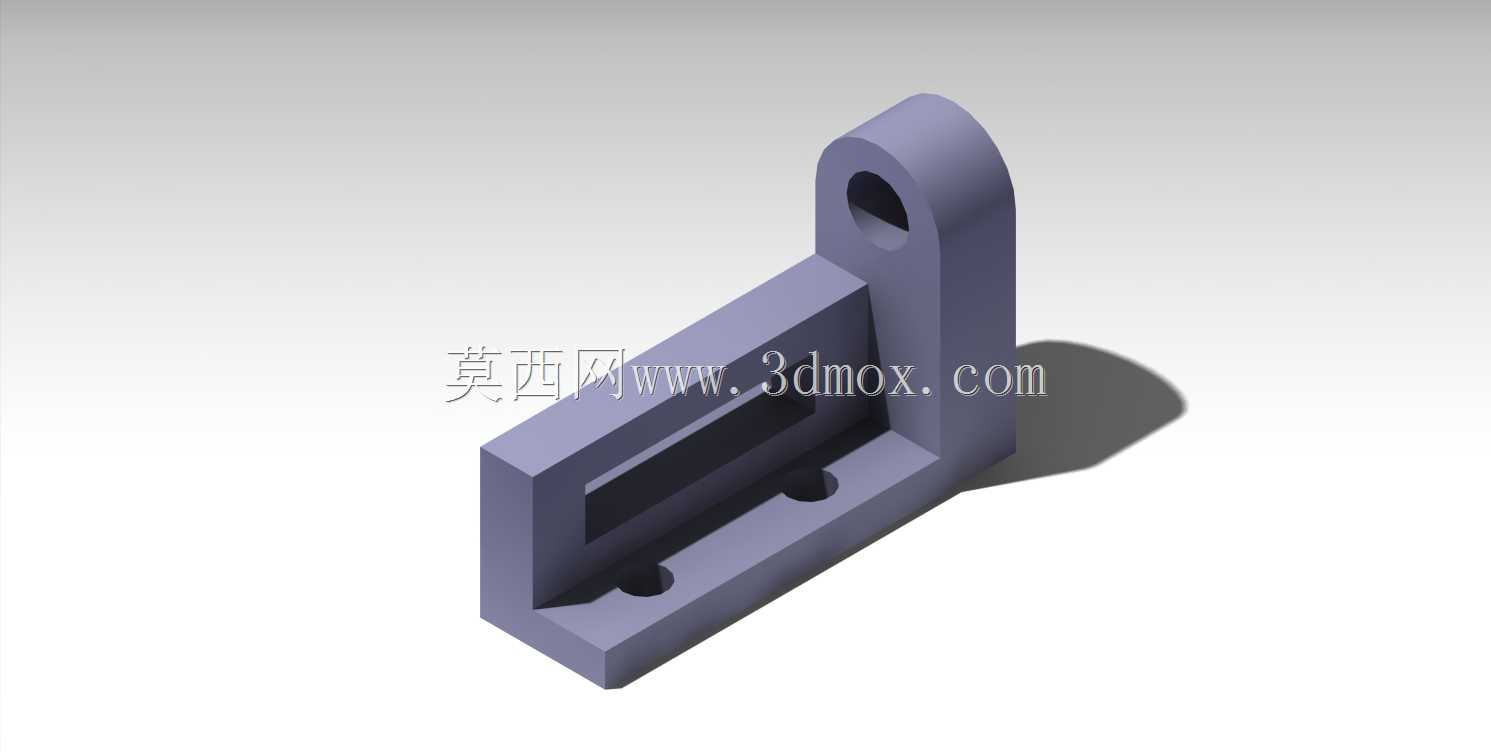

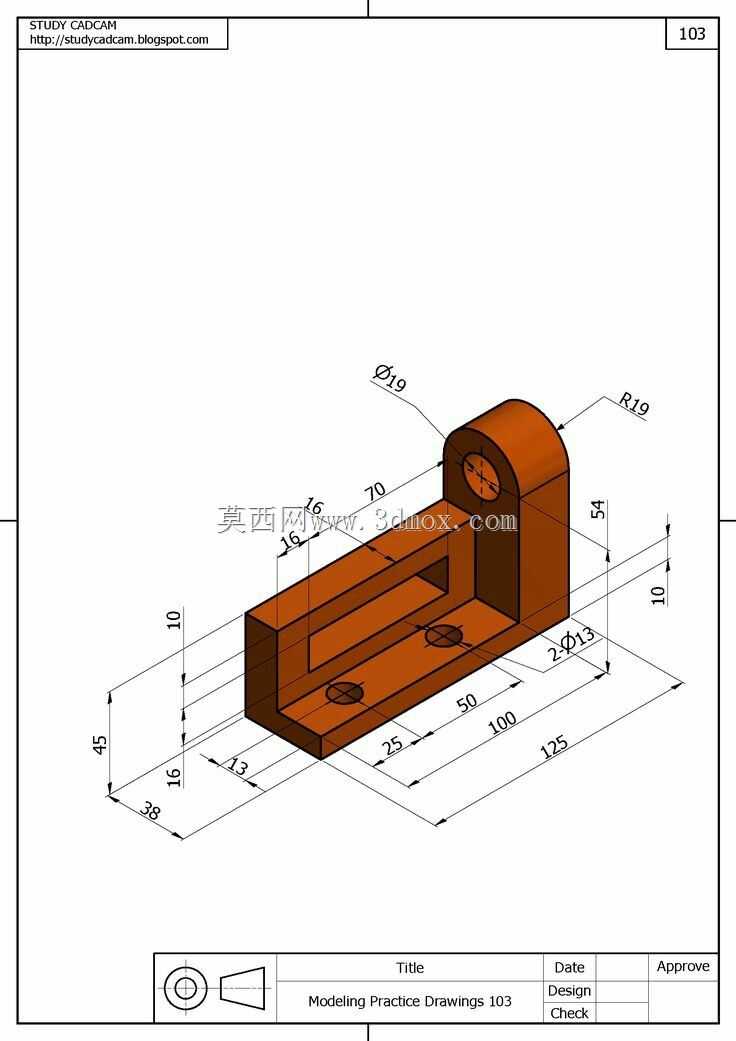

这类带单耳铰接座的L型安装支架，在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，日常做结构设计时经常会遇到类似的安装需求，核心是要同时满足平面安装固定和端部铰接联动两个功能。从结构上看，零件整体呈直角L型布局，竖直段顶端延伸出带通孔的圆柱耳座，这个孔是铰接销轴的安装位，用来和摆杆、连杆类活动部件配合，传递小幅摆动的扭矩，孔的内壁需要保证足够的同轴度和表面粗糙度，避免销轴转动时出现卡滞或者偏磨。水平段是整个支架的安装基准面，底面为完整平面，和设备安装基板贴合，面上开设的两个沉孔用来穿装内六角螺栓，把支架牢牢锁固在安装面上，沉孔的深度要刚好容纳螺栓头，保证安装后螺栓头不突出基准面，避免出现安装间隙。竖直段和水平段之间的长条形镂空槽，一方面是为了减轻零件整体重量，降低材料成本，另一方面也可以给配套的活动部件留出运动避让空间，避免摆杆摆动时和支架本体发生干涉。做这类零件的三维建模时，首先要确定安装基准，先绘制水平段的截面轮廓，拉伸得到基体后，再叠加竖直段和顶端耳座的结构，耳座的通孔要和水平安装面保持垂直，保证铰接销轴的轴线和安装面平行，这样摆杆摆动时的运动平面才会和安装面垂直，不会出现侧向力。建模过程中要注意各部位的圆角过渡，尤其是直角拐角处的内圆角，既可以减少应力集中，提升零件的结构强度，也能避免机加工时出现清根困难的问题，外圆角则可以去除锐边，防止装配时划伤操作人员。安装边界方面，水平段的长度和宽度决定了支架的占地尺寸，设计时要根据安装面的可用空间调整，两个安装孔的孔距要匹配设备基板上的预留螺纹孔位，避免出现安装错位；顶端耳座的中心高度要和配套铰接部件的回转中心高度对齐，保证连杆机构的运动精度，耳座的厚度要根据铰接部位的受力大小调整，承受较大摆动力时需要适当加厚，或者在耳座和竖直段之间增加加强筋，防止受力后耳座断裂。这类支架通常采用45号钢或者铝合金加工，载荷小的场合用铝合金可以进一步减重，载荷大的场合用45号钢做调质处理，提升整体强度，表面做发黑或者阳极氧化处理，提升防锈能力。
