外六角外螺纹直通液压管路连接接头

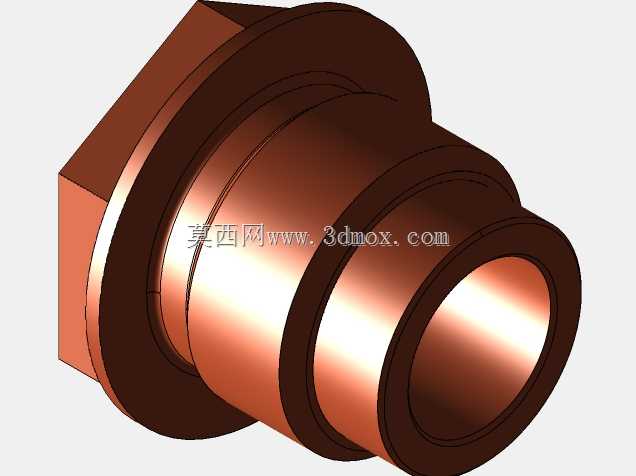

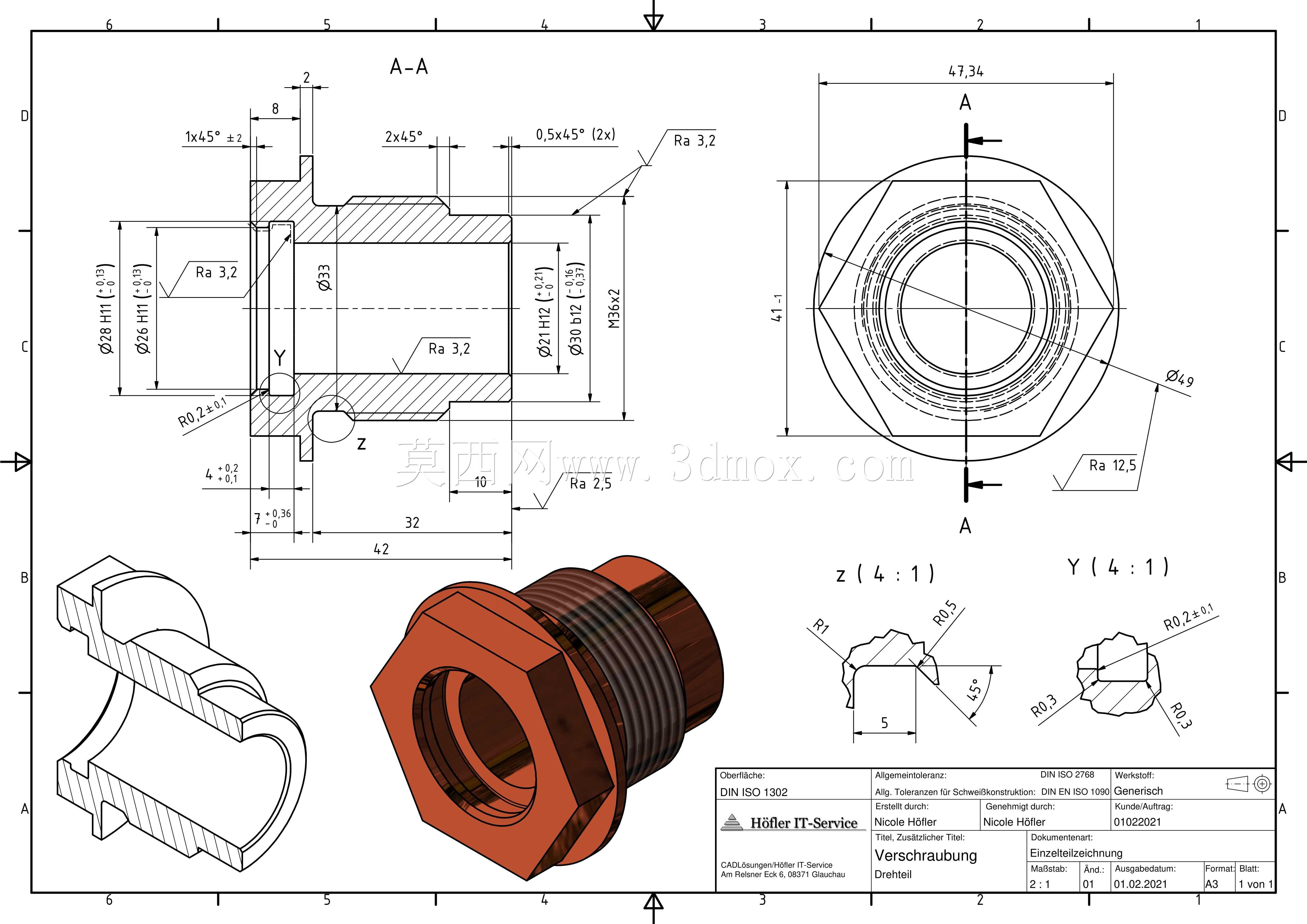

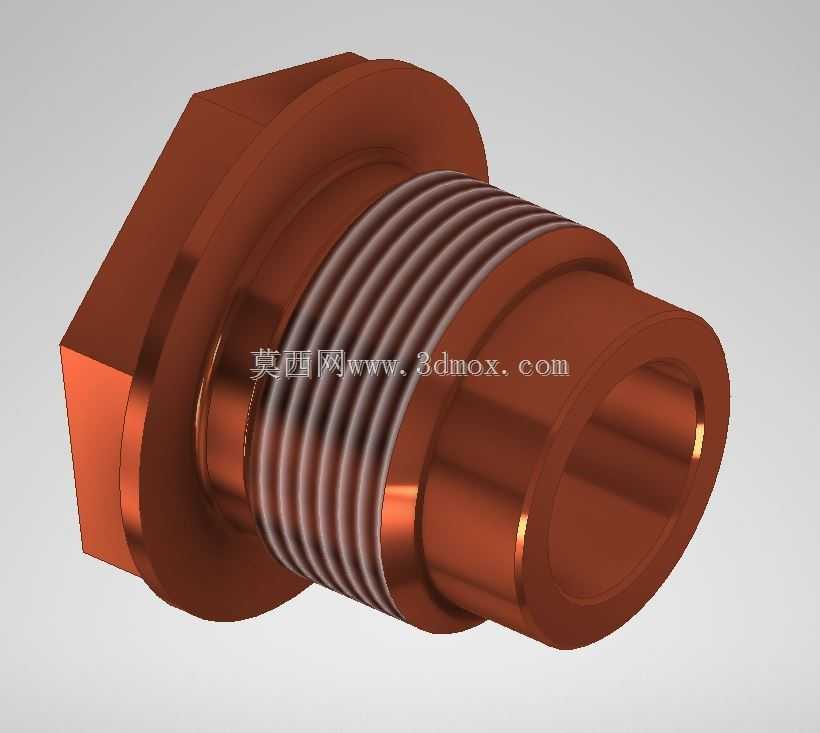

这类带外六角驱动端的外螺纹直通接头，在中低压流体输送管路系统里应用极广，从液压站的油路分支、气动设备的气路排布，到小型化工装置的常温介质输送，都能见到这类零件的身影。设计之初首先要匹配对应管路的通径需求，六角头的对边尺寸严格遵循标准紧固件的扳手空间要求，保证现场安装时普通开口扳手、套筒都能顺利卡合，不会出现因为对边尺寸偏差导致的扳手打滑、棱边磨损问题。外螺纹段的牙型精度直接决定连接后的密封可靠性，加工时需要严格控制螺纹中径公差，配合管螺纹的锥度特性，在拧紧过程中通过螺纹副的挤压变形实现静密封，部分工况下还会在螺纹段缠绕生料带或者搭配密封胶，进一步降低渗漏风险。接头的内孔做了等通径设计，尽可能减少流体经过时的局部阻力损失，避免通径突变造成的流道涡流、压力降过大问题，对于液压系统来说，这一点直接影响执行端的动作响应速度，不会因为接头处的节流效应导致油缸动作滞后。六角头和螺纹段之间的轴肩是安装定位的核心边界，拧紧过程中轴肩端面会和对接件的安装面完全贴合，一方面起到轴向定位的作用，控制螺纹的拧入深度，避免拧入过深顶坏对接件内部结构，另一方面轴肩端面的平面度要求极高，需要和对接面形成硬密封辅助，防止介质从螺纹根部的间隙渗漏。从安装边界来看，这类接头的轴向总长度需要匹配安装位的空间余量，六角头的最大外径不会超出相邻管路的排布间距，避免多管路并排布置时出现零件干涉。日常选型时除了核对螺纹规格、通径大小，还要确认接头的材质适配输送介质的特性，比如普通液压油路用碳钢镀锌件即可，有腐蚀性介质的工况则需要更换不锈钢材质，不同材质的表面处理也会影响接头的抗锈蚀能力，适配车间、户外等不同的使用环境。这类接头的结构没有多余的冗余设计，所有结构特征都服务于连接、密封、通流三个核心功能，建模过程中需要重点关注螺纹收尾处的退刀槽尺寸，退刀槽的宽度和深度既要满足螺纹加工的退刀需求，又不能削弱轴肩位置的结构强度，避免长期受管路振动影响出现应力断裂。
