三翼式铰接连接座结构设计

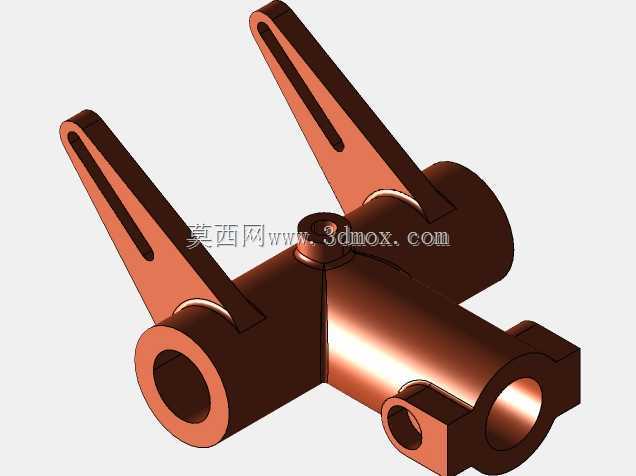

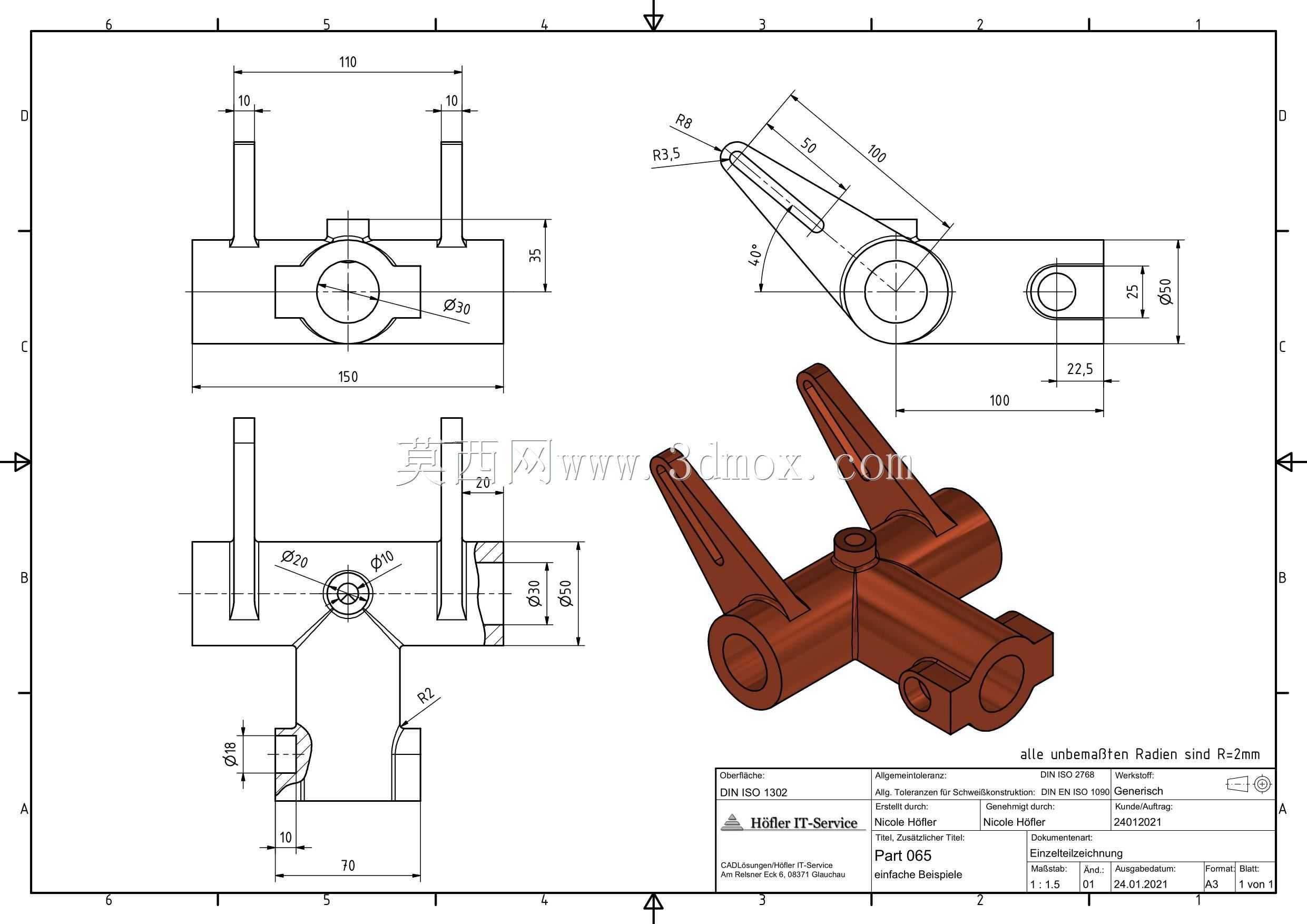

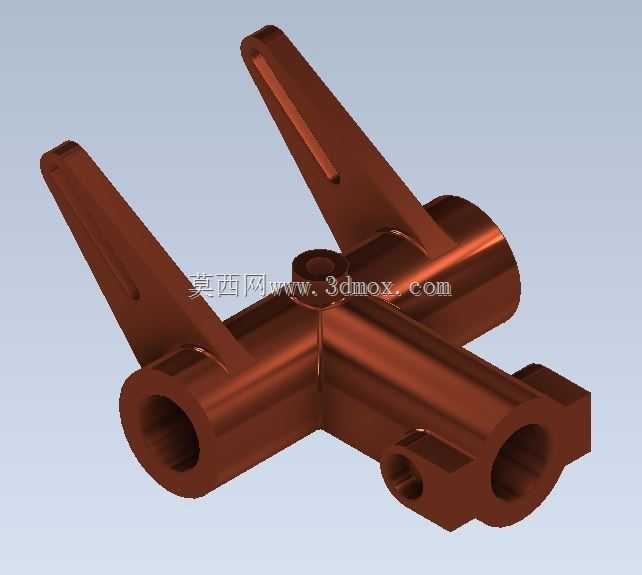

　　该构件属于多通路铰接支撑类零件，主要应用在需要多方向力传导、同时实现相对转动的机械连接场景中，常见于轻工机械的连杆传动组、小型自动化设备的执行端连接部位、非标工装的角度调节机构上，替代传统单耳或双耳铰接件无法同时承接三个方向连杆安装的不足，减少装配时的转接零件数量，降低整体机构的累计装配误差。从结构布局来看，主体采用正交贯通的筒状基体作为核心承载部分，三个带翼状延伸的安装支脚沿基体周向均匀分布，每个支脚与基体衔接处做了大圆弧过渡处理，避免应力集中导致的疲劳断裂，这一设计思路是考虑到构件在工作状态下会同时承受三个方向连杆传递的交变载荷，直角衔接的应力集中系数可达圆弧过渡的3倍以上，在频繁往复动作的工况下极易出现根部开裂的问题。

　　基体的贯通内孔用于穿装主轴，作为整个构件的转动中心，内孔两端预留有轴承安装止口，可直接适配标准深沟球轴承或滑动轴套，无需额外加工轴承座，减少配套零件的加工量；三个翼状支脚的末端均设置有铰接孔，孔位与基体中心的距离经过严格计算，保证三个方向连接的连杆动作时不会出现运动干涉，支脚侧面的长条形凹槽一方面是为了减轻零件整体自重，降低转动时的惯量，另一方面凹槽可作为润滑脂的存储槽，在铰接销轴转动时持续提供润滑，减少销轴与孔壁的磨损。从安装边界来看，基体的外圆直径决定了整个构件的最小安装回转半径，在配套设计时需要预留足够的转动空间，避免构件摆动时与周边其他零部件发生剐蹭；三个支脚的铰接孔孔径统一，可适配同直径的标准销轴，减少备件种类，

　　降低后期维护成本；支脚的厚度根据承载需求做了差异化设计，主受力方向的支脚厚度比另外两个支脚厚15%左右，在保证整体强度的前提下尽可能控制零件重量。在实际装配过程中，该构件的主轴穿装方向需要与设备的安装基准面保持垂直，否则会导致三个支脚的转动平面出现偏斜，加剧铰接部位的磨损，严重时甚至会出现连杆卡滞的问题；铰接销轴装配时需要在表面涂抹适量润滑脂，配合支脚凹槽内存储的润滑脂，可大幅延长铰接副的维护周期。这类多翼铰接件相比传统的多个单铰接件拼接的结构，整体刚性更好，装配累计误差更小，在需要同步实现三个方向连杆联动的机构中，能有效提升传动精度，减少机构运行时的异响和晃动，尤其适合在动作频率较高、安装空间受限的小型自动化设备上使用，

　　不需要额外设计复杂的转接支架，直接通过主轴和三个铰接销轴即可完成整体装配，大幅缩短设备的装配调试周期。从结构受力角度分析，基体贯通孔的壁厚经过校核，能够承受额定载荷下的径向力和弯矩，不会出现筒体变形的问题；支脚与基体衔接的过渡圆弧半径取值为支脚厚度的0.8倍，在应力仿真测试中，该部位的最大应力值远低于材料的屈服强度，能够满足长期交变载荷下的使用要求；支脚末端的铰接孔周边做了局部加厚处理，避免销轴受力时孔口出现压溃变形。
