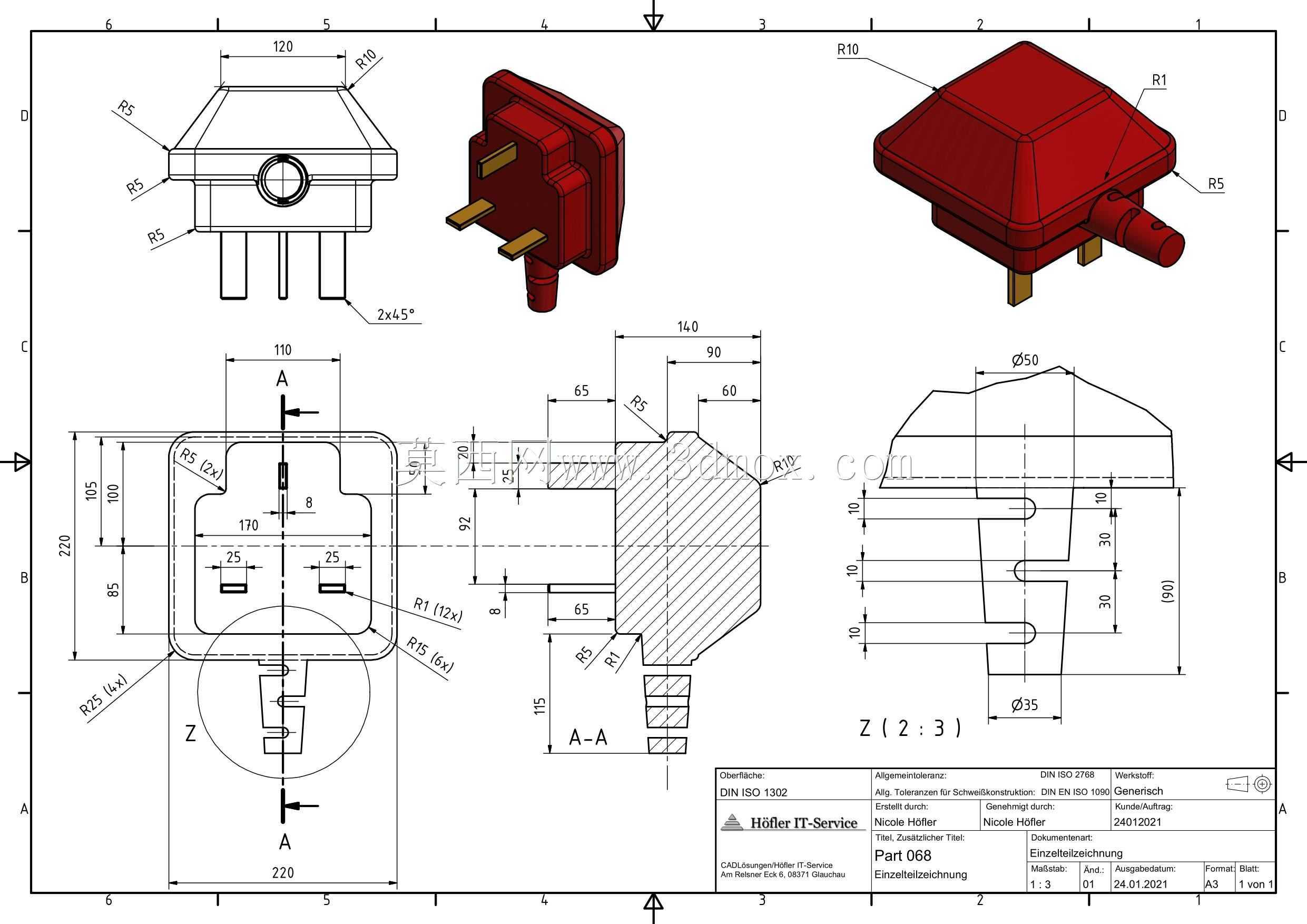

英式三方插电源连接头结构设计

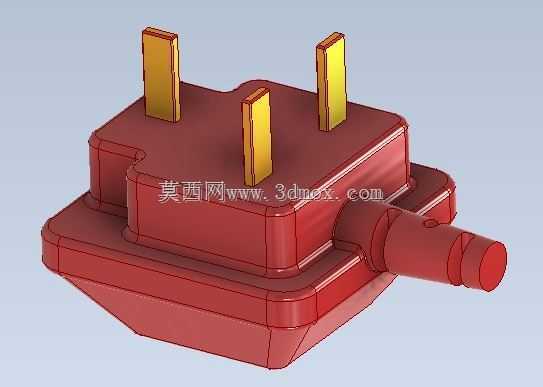

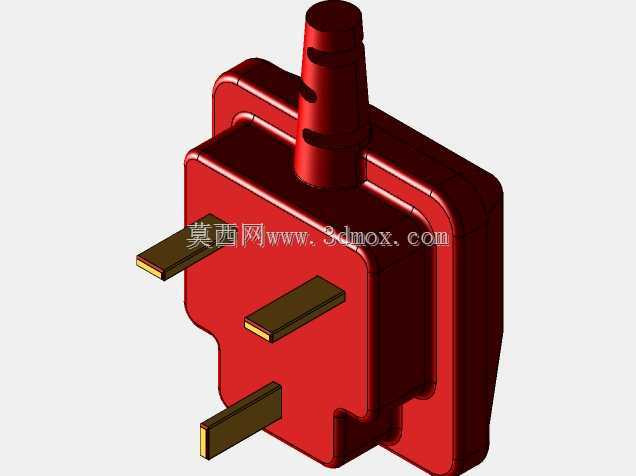

　　日常低压配电场景里，这类三方插结构的电源接头是民用、商用小功率设备取电的核心连接件，主要适配BS制式三孔插座，常见于便携小家电、桌面办公设备、小型电动工具的供电输入端，承担火线、零线、地线的可靠导通与绝缘防护作用。从实际使用需求倒推设计逻辑，首先要满足插合状态下的防误触要求，三个铜质插销的排布遵循接地极优先接触的原则，接地插销长度略长于零火插销，插入插座时地线先接通，拔出时最后断开，避免设备漏电时出现带电外壳的风险。插销的截面尺寸、伸出长度、中心距都严格匹配对应插座的簧片夹持范围，保证插拔力处于合理区间，既不会因为过松导致接触不良打火，也不会因为过紧造成插拔困难、长期使用磨损插座簧片。绝缘壳体采用分层叠合的结构设计，外层选用耐冲击、

　　耐温的绝缘工程塑料，壳体边缘做了大圆角过渡，避免日常拿取、插拔时割手，同时壳体的分型面设置在侧面中部，合模后缝隙隐藏在棱线位置，减少灰尘、水渍进入壳体内部的概率。尾部的出线位置做了阶梯式的防弯折结构，线缆接入处的护套直径逐步过渡，能分散线缆反复弯折时的应力，避免线芯在根部断裂，这个位置的内孔尺寸匹配常规三芯电源线的外径，装配时可以通过卡扣或者超声焊接的方式压紧线缆抗拉层，防止拉扯线缆时线芯与插销的连接点松脱。从安装边界来看，壳体整体的外轮廓尺寸控制在常规手持操作的舒适范围内，宽度方向不会遮挡插座上的相邻插孔，插销的根部做了凸台限位，插入插座时凸台端面贴靠插座面板，保证插销插入深度符合安全要求，不会出现插销外露的情况。

　　内部的插销固定结构设计了多道定位筋，每个插销在壳体内都有对应的卡槽限位，注塑装配时插销不会出现偏移，保证三个插销的位置度公差满足插合要求，零火插销的尾部设计了压线结构，可以通过螺丝压接或者铆接的方式固定线芯，接地插销的连接端单独设置在壳体内部的独立腔室，和零火回路保持足够的电气间隙，避免内部击穿短路。壳体表面的筋条设计除了提升结构强度，还能增加插拔时的手部摩擦力，手上沾有少量水渍时也能稳定施力。考虑到不同使用场景的适配性，壳体的壁厚做了均匀化处理，避免注塑成型时出现缩痕、内应力集中的问题，长期使用不会因为温度变化出现壳体开裂的情况。插销的表面做了镀镍处理，既提升铜基材的抗氧化能力，也能降低插合时的接触电阻，减少长期通电后的发热情况，

　　插销和内部压线端的连接采用一体化冲压成型，没有额外的焊接点，降低连接电阻的同时提升结构强度，大电流通过时不会因为接点虚接出现过热。在实际选型适配时，这类接头可以根据配套设备的功率等级调整铜插销的截面积，小功率场景下用薄铜片降低成本，大功率场景下加厚铜片提升载流能力，壳体的内部腔室也预留了一定的余量，可以根据需求加装保险丝、防浪涌元件，满足不同地区的电气安全规范要求。
