双环连杆式传动连接构件结构设计

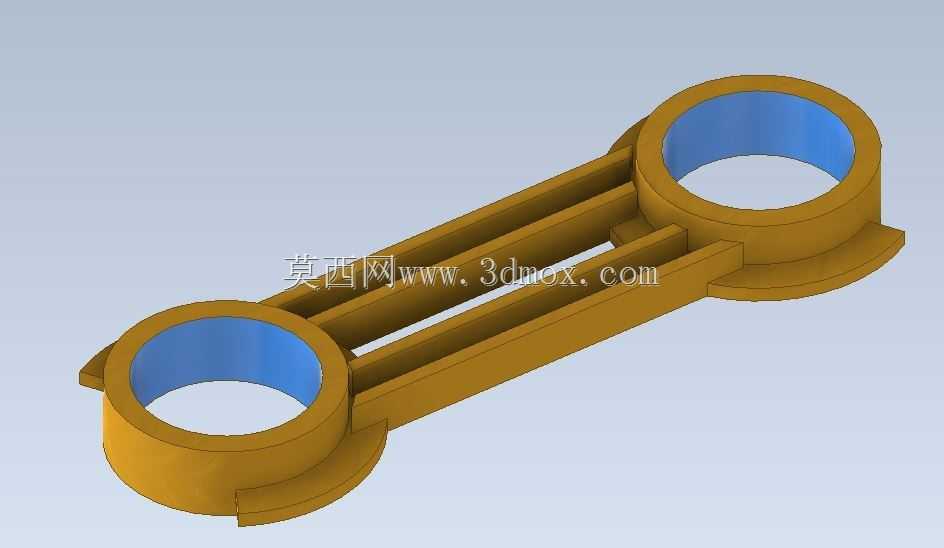

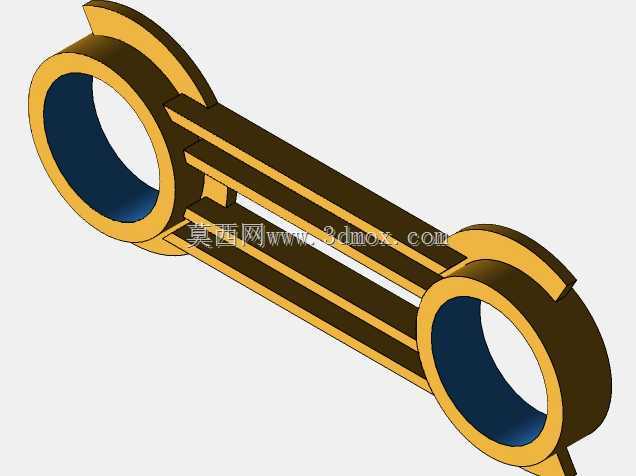

　　该双环连接构件属于机械传动系统中的核心传力部件，主要应用于需要实现往复摆动与直线运动转换的铰接传动场景，常见于内燃机曲柄连杆机构、压力机滑块驱动单元、往复式泵阀传动组以及轻工机械的往复执行端，承担着将主动件的旋转动力转化为从动件往复动作，或是反向将往复推力传递为旋转扭矩的核心作用，工作过程中需要持续承受交变拉压载荷与瞬时冲击载荷，对结构的刚度、抗疲劳性能以及铰接位的同轴度都有较高要求。从结构设计逻辑来看，构件采用两端环形铰接座搭配中间双筋加强梁的整体构型，两端的环形结构为铰接安装位，内孔用于装配轴套或是滚动轴承，与配套的销轴形成转动副，环形座外侧设置的凸缘结构用于限制铰接副的轴向窜动，避免工作过程中销轴脱出或是轴承移位，

　　同时凸缘也能增加环形座与销轴接触区域的结构厚度，提升铰接位的抗挤压变形能力。中间的连接部分采用平行双筋的梁式结构，相较于实心连杆结构，在保证整体抗弯、抗扭刚度的前提下，有效降低了构件自身重量，减少传动过程中的往复惯性力，降低配套驱动单元的功率损耗，双筋之间的镂空区域也便于加工过程中的应力释放，减少热处理或是切削加工过程中的结构变形，同时也能在工作过程中容纳铰接部位溢出的润滑脂，避免油污直接滴落污染周边作业环境。在安装边界与尺寸适配层面，两端环形内孔的直径公差需要严格匹配配套销轴的配合精度，通常采用基孔制的间隙配合，保证铰接转动灵活无卡滞，同时配合间隙控制在合理范围内，避免过大间隙导致传动过程中产生冲击噪音与位置误差；

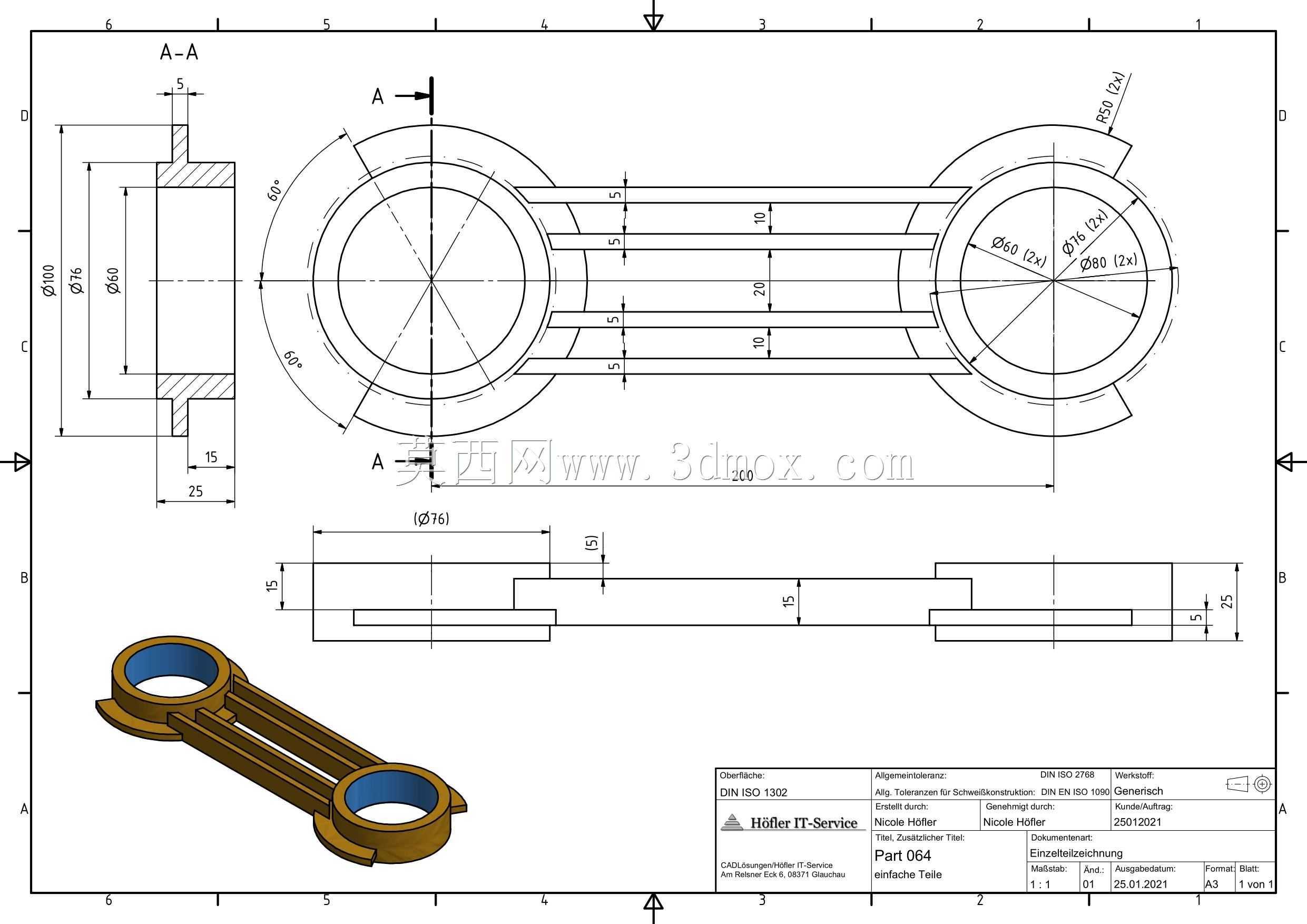

　　两端铰接孔的中心距是该构件的核心尺寸参数，直接决定传动过程中的行程大小与传动比精度，加工过程中需要严格控制两孔的平行度与中心距公差，避免安装后出现传动卡滞、偏磨等问题；构件整体的厚度方向尺寸需要匹配安装空间的轴向间隙，两端凸缘的外径需要小于配套安装位的避让空间，避免运动过程中与周边固定构件发生运动干涉。从实际使用场景的适配性来看，该结构的传力路径清晰，载荷从一端铰接孔传入后，通过双筋梁均匀传递到另一端铰接座，筋条的截面尺寸经过受力优化，在最大载荷工况下的应力集中区域主要分布在环形座与筋条的过渡位置，设计时在该位置设置了圆角过渡结构，有效降低应力集中系数，提升构件的交变载荷下的疲劳寿命；构件表面可根据使用场景选择不同的处理工艺，

　　在常规工况下可采用氧化发黑处理提升防锈能力，在腐蚀环境下使用可做镀锌或是喷塑处理，在重载冲击工况下可对铰接内孔做淬火处理提升表面硬度，减少铰接位的磨损量。在装配环节，该构件安装时需要先在两端环形内孔压入适配的轴套，加注润滑脂后再与对应销轴完成装配，装配后需要手动盘动检查转动灵活性，确认无卡滞、无轴向窜动后再完成周边紧固件的锁紧，日常维护过程中需要定期检查铰接位的磨损情况，当轴套间隙超过允许值时及时更换配件，避免间隙过大导致传动精度下降甚至引发构件断裂故障。该结构的设计充分平衡了刚度、重量与加工工艺性，既能够满足中载工况下的长期稳定传动需求，又能够降低加工制造成本，适配多数通用机械的往复传动机构改装与配套需求。
