带接线端子的圆柱型传感连接组件

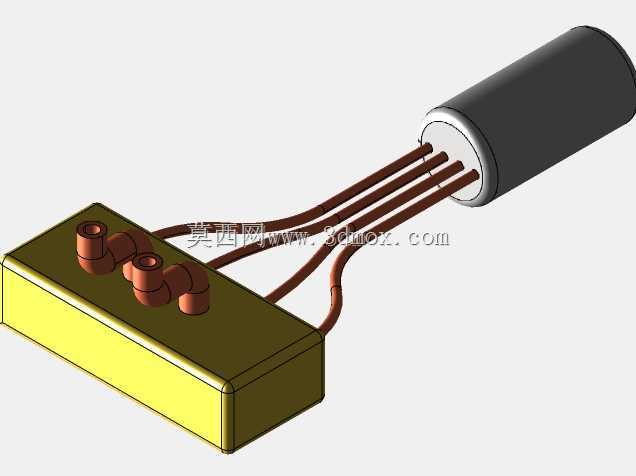

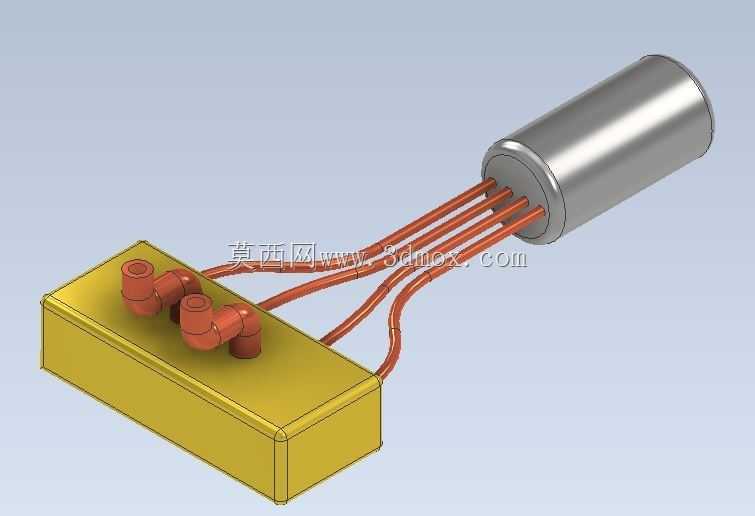

　　这套带接线端子的圆柱型传感连接组件，在工业测控、小型机电设备的信号传输链路里属于很常见的配套部件，日常在小型流体控制设备、工位检测模组、低压电气控制回路里都能见到它的应用场景，主要承担传感端信号向外接控制模块传输的物理连接功能，同时兼顾接线端的防护与走线规整作用。从实际使用的角度看，这类组件的核心作用是把圆柱型封装的传感元件输出的多路电信号，通过预制成型的线束传导到下方的接线基座上，再由基座上的快插端子对接设备内部的控制线路，省去现场逐线焊接、压接的工序，也能减少现场接线出错的概率，在批量装配的小型设备生产线上，能有效缩减工位接线的耗时。从结构设计的思路来看，圆柱型的传感封装外壳采用薄壁金属筒体结构，一端做封端处理，

　　另一端开出对应线束数量的穿线孔，线束从筒体内部穿出后，和筒体内置的传感元件引脚做可靠连接，穿线孔位置做密封处理，避免车间内的粉尘、切削液雾气进入筒体内部影响传感元件的性能。线束部分采用多股软铜芯绝缘导线，根据传输信号的路数匹配对应线芯数量，走线时做了等长的弯曲弧度设计，既预留了安装时的位置调整余量，也避免线束弯折角度过小导致线芯断裂、绝缘层破损的问题。下方的接线基座采用矩形块状结构，基座上集成了三个弯角型的快插接线端子，端子的接口方向做了侧向弯折设计，方便外部线束从侧面插拔，不会和上方的传感筒体、走线产生空间干涉。基座的底部做了平整的安装面，预留了对应的安装固定孔位，安装时可以通过螺丝直接固定在设备的安装基板上，

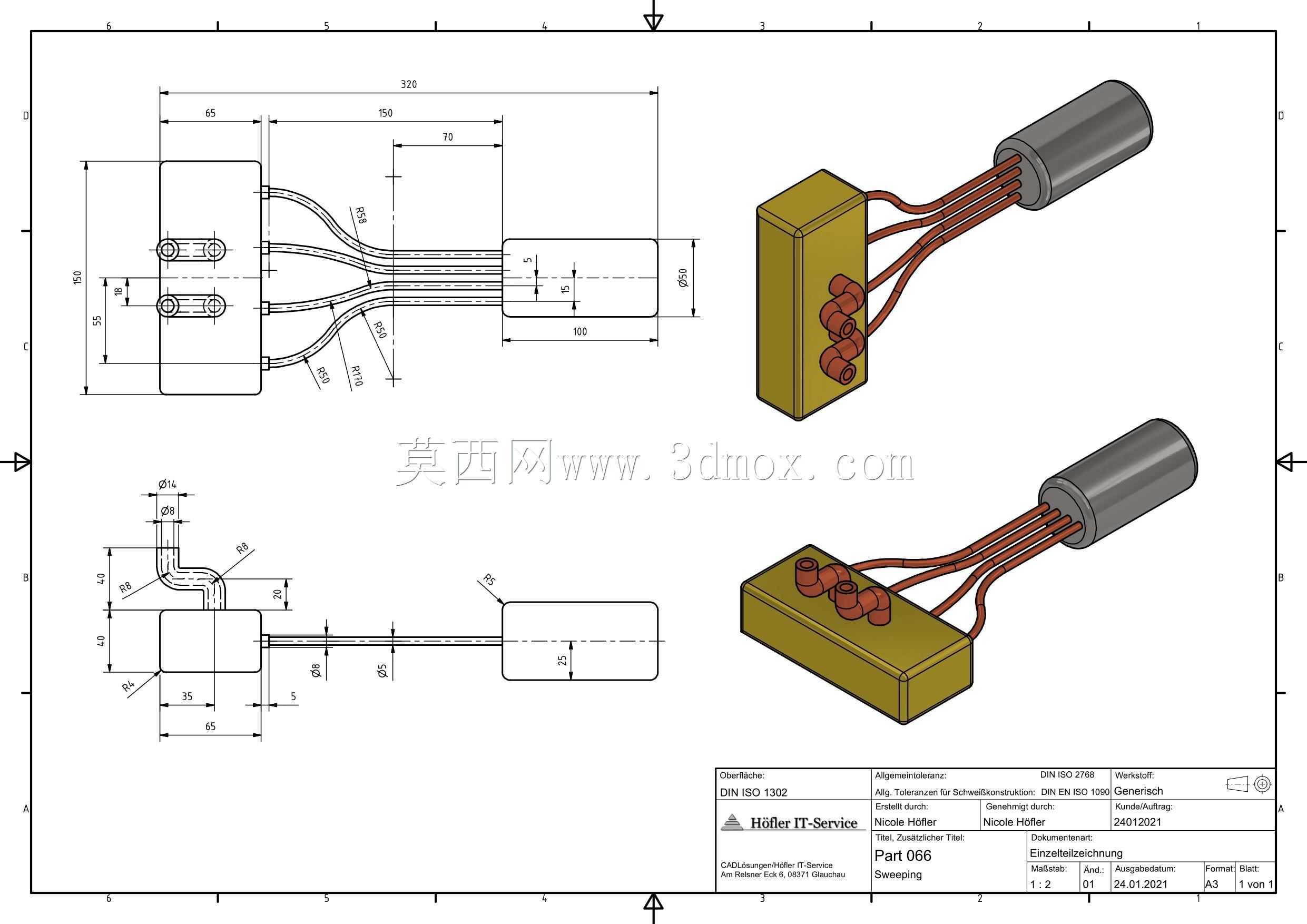

　　不需要额外设计转接支架。在外形尺寸与安装边界的考量上，圆柱传感筒体的外径控制在常规小型传感元件的通用尺寸范围内，长度满足内置元件与接线空间的需求，不会因为筒体过长导致安装时和周边的设备结构产生碰撞；接线基座的长宽尺寸匹配三个快插端子的排布间距，基座的高度控制在满足端子插拔行程的最小范围内，整体组件安装后，最高点到安装面的垂直距离、水平方向的最大外轮廓尺寸，都适配小型设备内部局促的安装空间，在做设备整体结构布局时，不需要为这套组件预留过多的冗余空间。设计这类组件的三维模型时，需要重点关注几个配合细节：一是筒体穿线孔和线束外径的配合公差，既要保证线束能顺利穿入，也要预留密封结构的安装空间；二是线束弯曲的最小半径，

　　不能小于绝缘导线允许的最小弯折半径，避免建模时的走线形态不符合实际线束的弯折特性，导致生产出来的组件线束出现死折；三是接线端子和基座的配合定位，每个端子的插接口中心距要和通用快插端子的标准尺寸一致，保证外部对接的插头能顺利插入，不会出现对位偏差插不进的问题；四是基座安装孔的位置度，要保证安装时孔位和设备基板上的预留螺柱精准对齐，减少装配时的调整工作量。在实际选型应用时，这类组件可以直接配套同封装规格的温度、压力、位置类传感元件使用，不需要单独设计传感元件的安装外壳与接线结构，对于设备研发阶段的快速原型搭建、小批量设备的生产装配都有很强的适配性，能有效缩短结构设计与生产装配的周期。
