四腔连通式法兰安装阀组基座结构

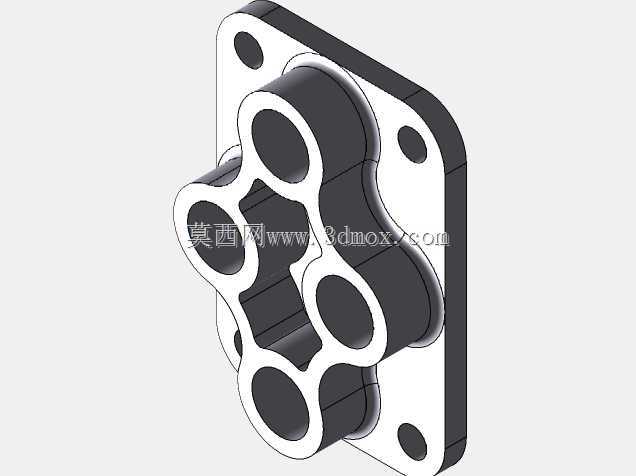

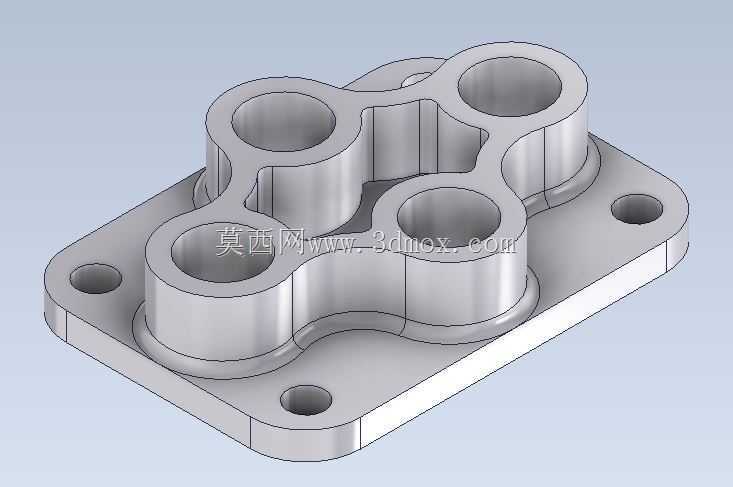

　　该零件属于流体通路系统中的集成安装基座，常见于小型液压阀组、气动分配单元或是多通路流体转接工位，主要承担多管路汇流、元件承载安装的作用，在小型动力单元、台式流体试验台、紧凑型设备的气液分配模块中应用较多。从结构设计来看，基座采用矩形板式安装基底，四个角位预留沉头安装孔，可通过内六角螺栓直接固定在安装面板或阀块表面，安装孔的沉头深度经过匹配设计，螺栓锁紧后头部完全没入基座平面，不会突出干涉上方安装的元件。基底上方集成四个带凸台的筒状腔室，四个腔室通过基底上方的弧形连接筋实现内部通路连通，这种弧形过渡的连通结构相比直角转接槽，能大幅降低流体流经时的局部阻力，减少紊流产生，同时筋位与腔室侧壁一体化成型，也能提升整体结构的刚性，

　　避免腔室在承压时出现侧壁变形。每个筒状腔室的上端面都加工有平整的密封面，可直接安装管式接头、板式阀或者堵头，根据实际管路需求灵活配置通路数量，腔室的内壁加工精度满足中低压流体的密封要求，无需额外嵌套衬套即可直接作为流体通路使用。设计过程中优先考虑了安装空间的紧凑性，四个腔室采用交错排布的方式，相比直线排布的同规格腔室结构，整体占用的安装面积缩小近三成，同时相邻腔室之间的壁厚经过强度校核，在1.6倍额定工作压力下不会出现贯通渗漏，也不会因壁厚过大造成材料浪费。基座的底板边缘做了小圆角过渡，避免安装时锐边划伤操作人员，也减少加工过程中边缘崩缺的概率。底板与腔室凸台的衔接位置采用圆角过渡，消除应力集中点，在承受交变压力载荷时，

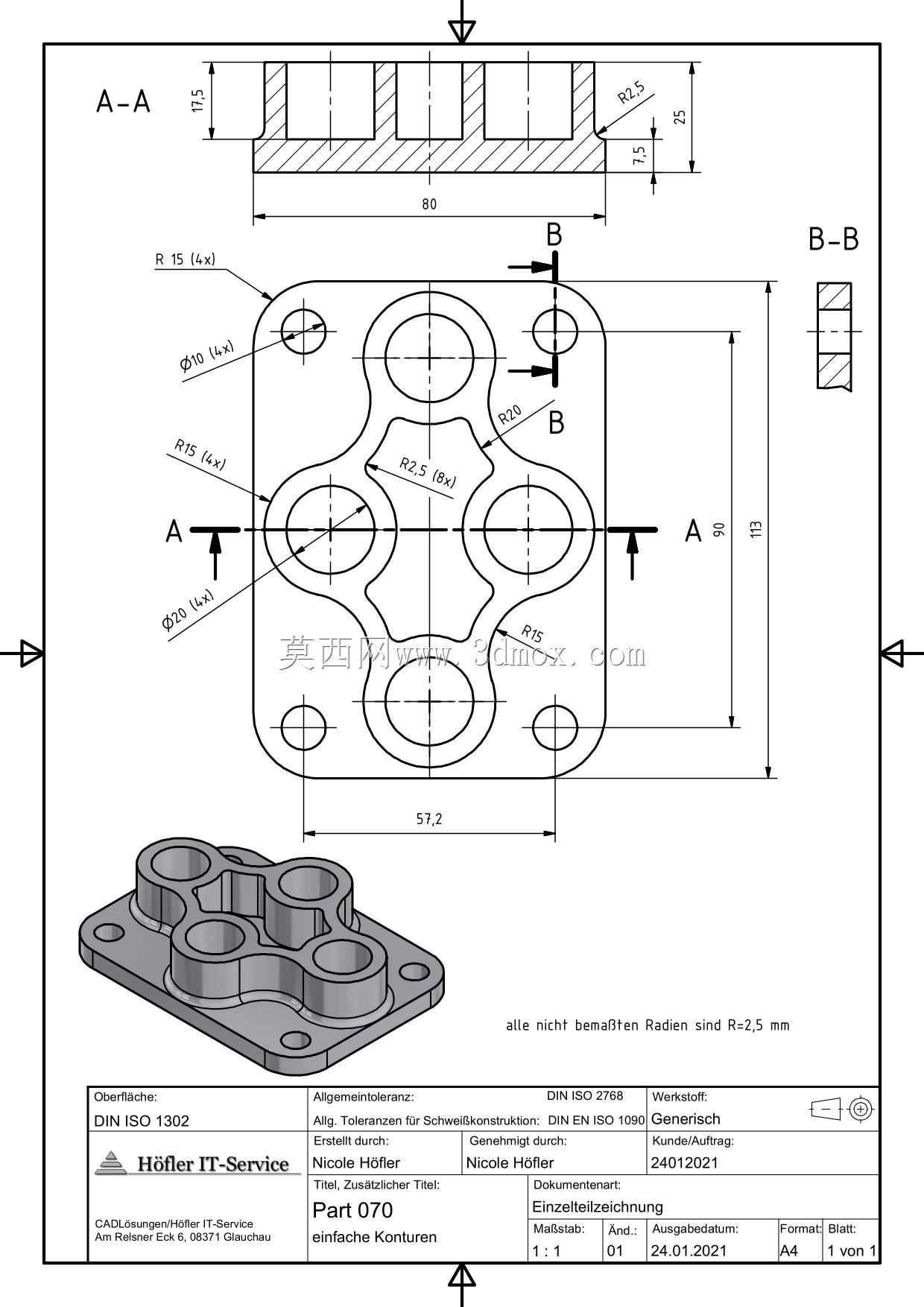

　　不会因应力集中出现根部开裂的问题。从安装边界来看，该基座的整体外轮廓为带圆角的矩形，安装时需要预留的操作空间仅需比外轮廓大5mm即可满足螺栓锁紧的扳手操作空间，四个安装孔的位置度公差控制在0.1mm以内，可直接适配标准化的安装面板孔位，无需现场二次配钻。腔室的上端密封面与底板安装面的平行度公差满足密封件的压缩量要求，安装平面密封垫时不会出现局部压缩量不足导致的渗漏问题。在实际使用场景中，这类基座常用来替代多组直角接头加转接块的分散式管路结构，大幅减少管路接头的数量，降低渗漏点的出现概率，同时集成化的结构也能缩小整个流体模块的体积，在紧凑型自动化设备、便携式液压动力单元、小型医疗流体设备的气路分配模块中都能适配。

　　建模过程中对所有的过渡圆角、安装孔沉头深度、腔室壁厚都做了参数化关联，调整腔室通径、安装孔间距时可直接驱动参数修改，无需重新绘制草图，能快速适配不同通径、不同安装空间的使用需求。结构上没有采用复杂的异形曲面，所有特征都可通过三轴铣床一次装夹完成加工，加工工序少，量产时的制造成本较低，适合批量加工使用。腔室之间的连接筋位高度与腔室凸台高度保持一致，不仅起到内部通流的作用，也能在安装上方元件时提供额外的支撑面，避免元件安装后出现倾斜。
