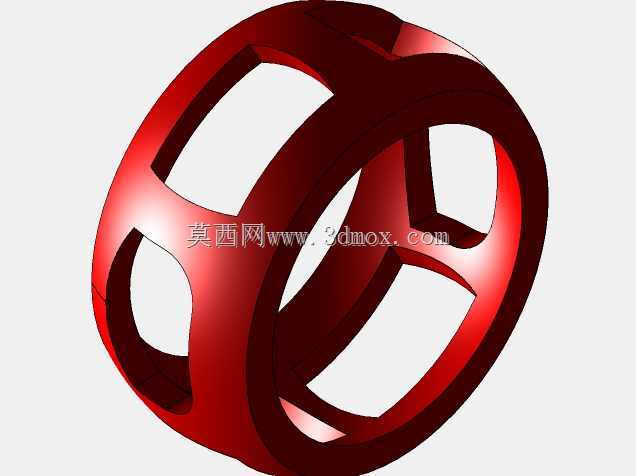

镂空环形支撑保持架构件

　　这类镂空环形支撑构件，常被应用在需要对内部滚动体、填充介质做周向均匀分隔的传动、密封或者缓冲组件中，日常在流体输送的阀芯限位、滚动轴承的滚动体保持、柔性联轴器的弹性体支撑场景里都能见到同结构逻辑的零件。从实际使用需求出发，这类构件首先要满足周向等分的空间分隔要求，确保被分隔的每个独立单元在环形腔体内不会出现相互干涉、移位的问题，同时镂空结构要尽可能降低构件自身重量，减少转动或者往复运动过程中的惯性损耗，还要预留足够的通流或者形变空间，避免在介质流过或者组件受载形变时出现卡滞。

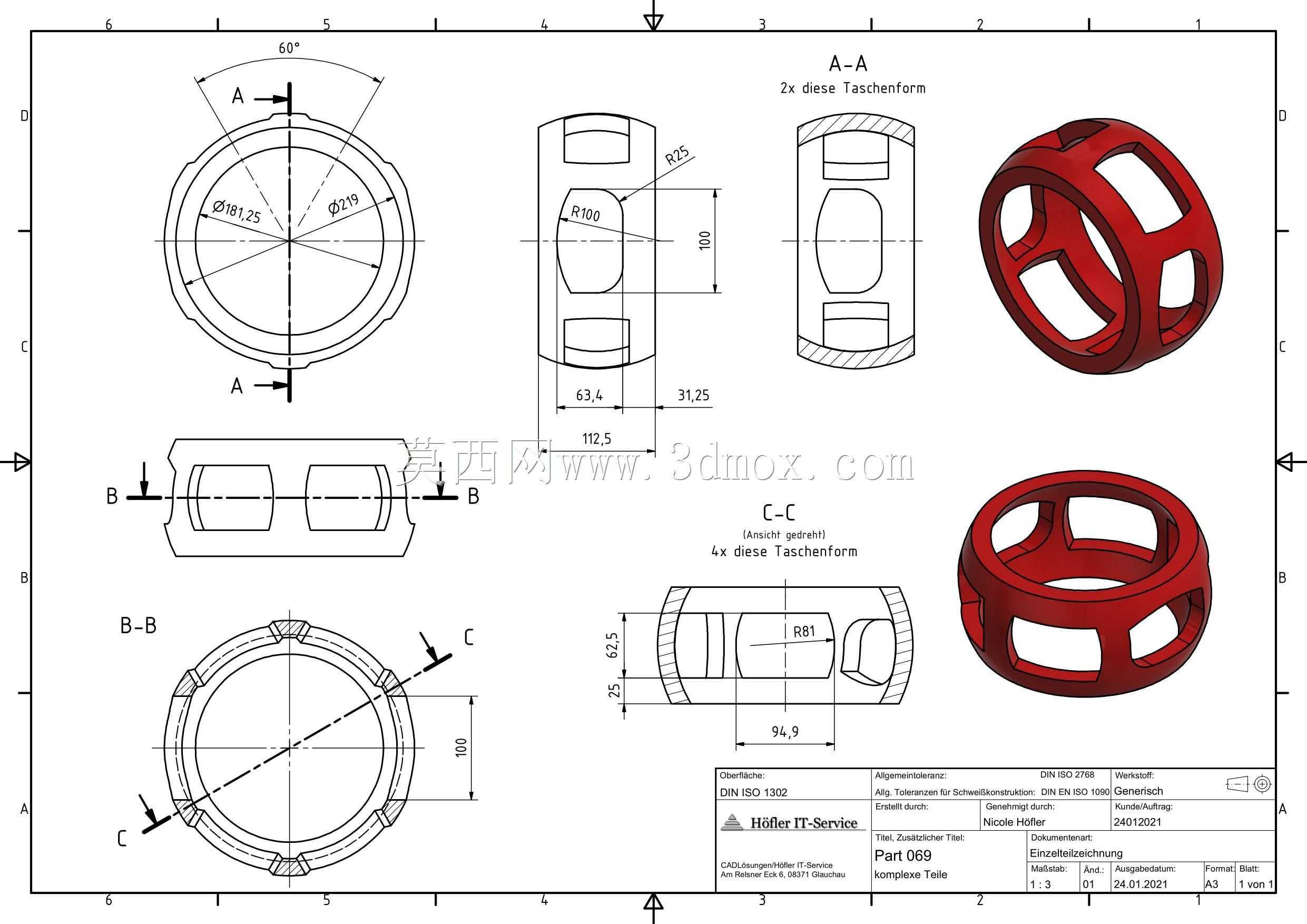

　　设计这类构件时，首先要确定的是内外环的配合边界，外环直径要和安装腔体的内壁形成小间隙配合，保证构件在腔体内不会出现径向窜动，内环直径则要匹配中心轴或者中心通流道的尺寸，避免和中心部件发生运动干涉。周向的支撑筋数量需要根据实际分隔需求确定，图中这款采用三筋六孔的布局，每道支撑筋的厚度要经过载荷校核，既要保证在承受周向挤压力、轴向冲击力的时候不会发生断裂变形，也要避免筋条过厚占用过多的腔体有效空间。筋条和内外环的衔接位置全部做圆弧过渡处理，避免直角位置出现应力集中，在长期受交变载荷的场景下，应力集中位置很容易萌生裂纹，最终导致构件碎裂失效。

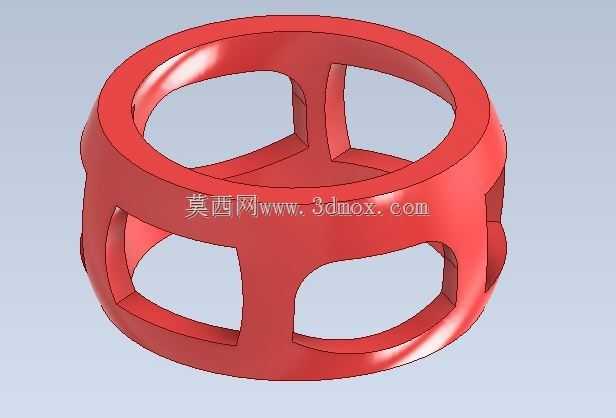

　　镂空窗口的轮廓设计也有实际考量，窗口边缘同样做倒圆角处理，一方面是减少和被分隔部件接触时的刮擦磨损，另一方面也能降低流体经过时的紊流阻力，如果用在有流体通过的场景，平滑的窗口边缘能减少压损，提升介质流通效率。构件的轴向宽度要匹配安装腔体的轴向深度，两端面要保证足够的平面度，安装后和腔体的端面挡圈、端盖贴合时不会出现倾斜，避免运转过程中出现偏磨。材质选择上如果是用在轴承保持架场景，会选用具备自润滑特性的尼龙或者铜合金，如果是用在阀芯支撑场景，会选用耐介质腐蚀的不锈钢或者工程塑料，根据实际工况的温度、载荷、介质属性调整材质和表面处理工艺。

　　实际装配过程中，这类构件不需要额外的紧固件固定，依靠内外环的配合间隙以及腔体两端的限位结构就能完成定位，装配时要注意对准周向的位置标记，确保每个镂空窗口和对应的滚动体、缓冲块位置对齐，避免强行压装导致筋条断裂。日常运维检查时，主要查看支撑筋有没有出现裂纹、磨损，镂空窗口有没有出现异物堵塞，如果发现筋条变形超过允许阈值，就需要及时更换，避免被分隔的部件出现移位卡滞，导致整个传动或者输送系统失效。这类结构的零件虽然看起来结构简单，但是在整个组件里起到的均匀分隔、支撑定位作用至关重要，设计时的尺寸公差、形位公差要求并不低，尤其是内外环的同轴度、支撑筋的等分精度，会直接影响整个组件的运转平稳性和使用寿命。
