带六角安装座90度弯通液压管接头

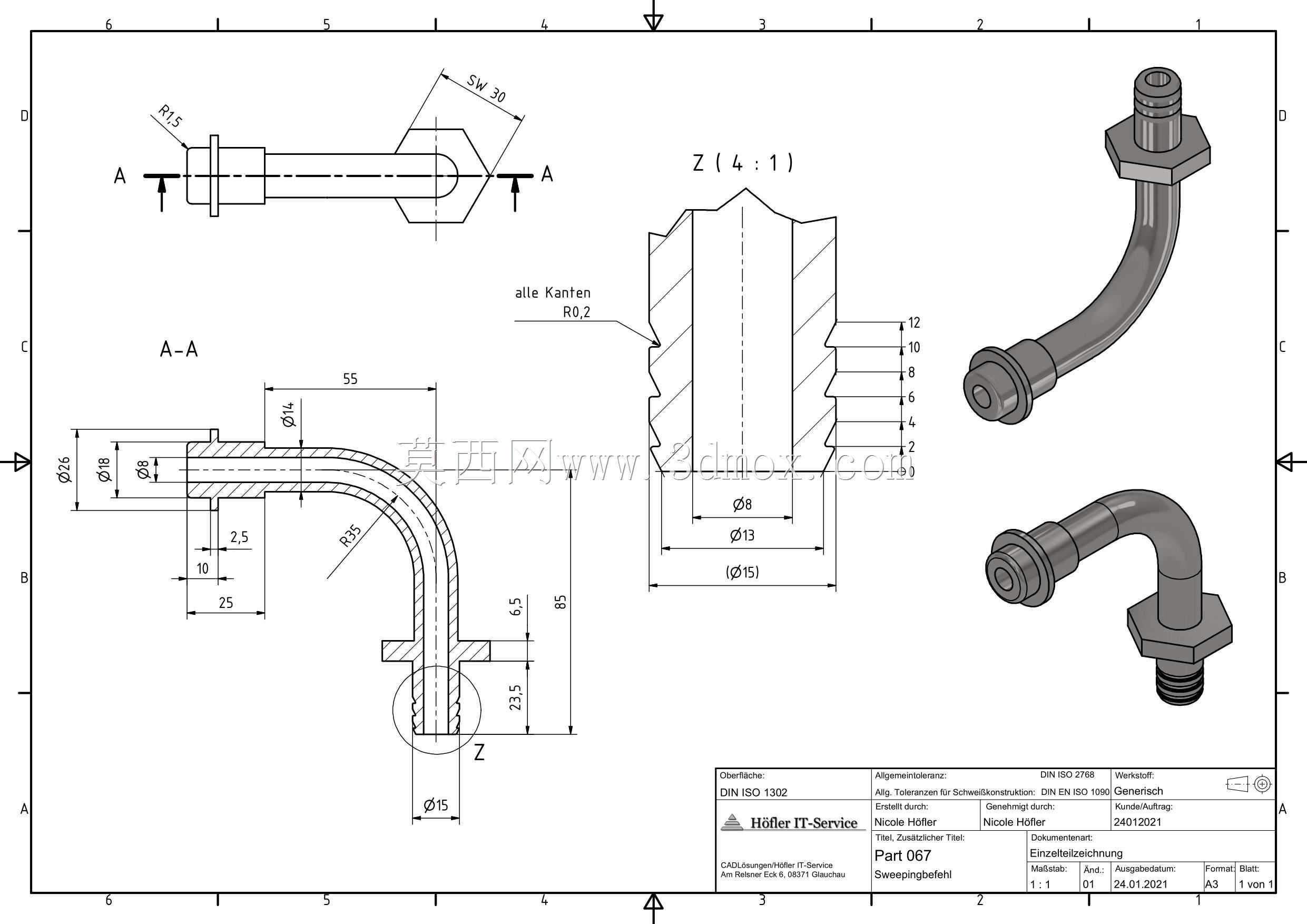

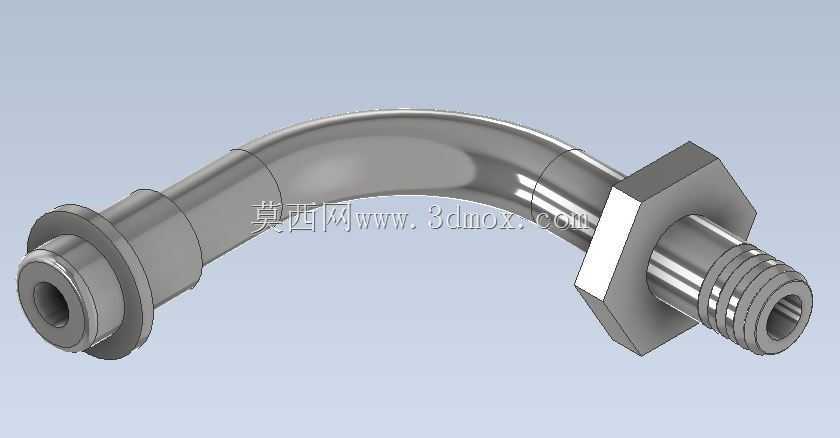

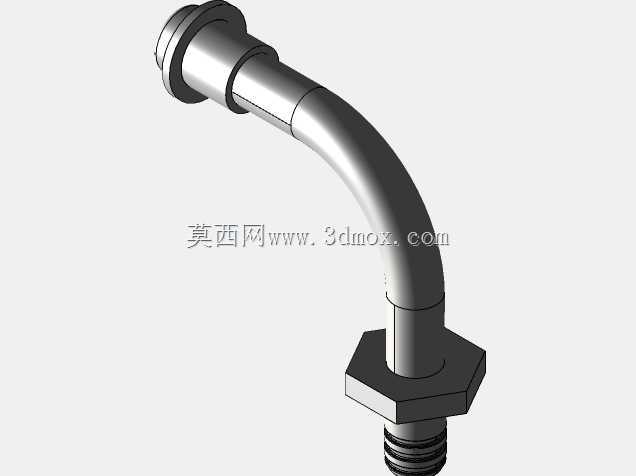

　　这款弯通管路连接件，主要应用在液压系统、气动管路、流体输送设备的布管场景中，当管路需要完成90度转向且需在设备壁板、阀块安装面做固定时，这类带一体安装座的弯接头能省去额外的管夹固定工序，减少管路装配的累计误差。从结构设计来看，整体采用90度平滑圆弧弯转结构，弯曲段的曲率半径经过流体阻力校核，既保证内部流道无突变台阶，避免流体经过转向位置时产生紊流、压损增大的问题，也控制了弯管外侧的壁厚减薄量，保证承压状态下的结构强度，不会在长期脉冲压力作用下出现弯段开裂的失效问题。接头一端为外螺纹连接端，螺纹段加工有标准的密封牙型，可直接拧入阀块、泵组、油缸的对应油口，螺纹根部的六角安装座是整个接头的受力基准，

　　六角对边尺寸符合标准扳手的操作空间要求，安装时可直接用开口扳手或套筒夹持该六角部位施加拧紧力矩，不会损伤弯管段的外壁，同时六角座的贴合面可配合密封垫片，实现接头与安装面之间的静密封，避免管路内流体从安装缝隙渗漏。接头另一端为插管连接端，端部设计有定位凸台，当对接硬管或软管总成时，凸台可作为插管深度的定位基准，保证管子插入到位后再做卡套压紧或扣压操作，避免插管深度不足导致拔脱、密封失效的问题。从安装边界来看，弯管的两个连接端的轴线呈严格90度垂直，六角座的厚度控制在合理范围，既保证拧紧时的结构刚度不会出现座体变形，也不会过多占用安装面外侧的空间，弯管段的外轮廓做了倒圆处理，不会在装配时划伤相邻的管路或线缆。在实际设备布管中，

　　这类接头常用来连接阀组到执行元件的管路，比如工程机械的液压阀块到动臂油缸的管路转向、机床液压站到主轴卡盘油缸的管路连接、自动化设备气动回路中气缸与阀岛之间的直角转向布管，相比采用直通接头加直角弯头的组合方案，一体弯通的结构减少了两个连接密封点，大幅降低了管路渗漏的概率，同时整体结构更紧凑，在设备内部布管空间受限的场景下，能有效压缩管路占用的空间，避免与周边的结构件、运动部件产生干涉。设计过程中，两端连接部位的同轴度、弯段的圆度都做了严格的形位公差控制，保证装配后管路不会出现额外的装配应力，避免长期振动工况下接头部位出现疲劳断裂。接头的流道内壁做了光滑处理，没有加工残留的毛刺或台阶，对于液压系统来说，能减少油液流动过程中的杂质附着，

　　避免杂质随着油液进入泵、阀等精密元件造成卡滞磨损；对于气动系统来说，光滑的内壁能减少压缩空气的压力损失，提升气动回路的响应速度。另外，六角安装座与弯管段为一体加工成型，没有焊接接缝，从根源上避免了焊接部位存在气孔、夹渣导致的渗漏风险，整体的承压能力能满足中高压液压系统的使用要求，在额定工作压力范围内，不会出现接头变形、密封失效的问题。在选型适配时，可根据管路的通径、工作压力、流体介质类型匹配对应的表面处理和材质，常规工况下采用金属材质做防锈处理即可满足使用要求，腐蚀介质场景下可更换对应耐腐蚀材质，保证长期使用的可靠性。
