带安装底座斜置铰接支撑连杆结构

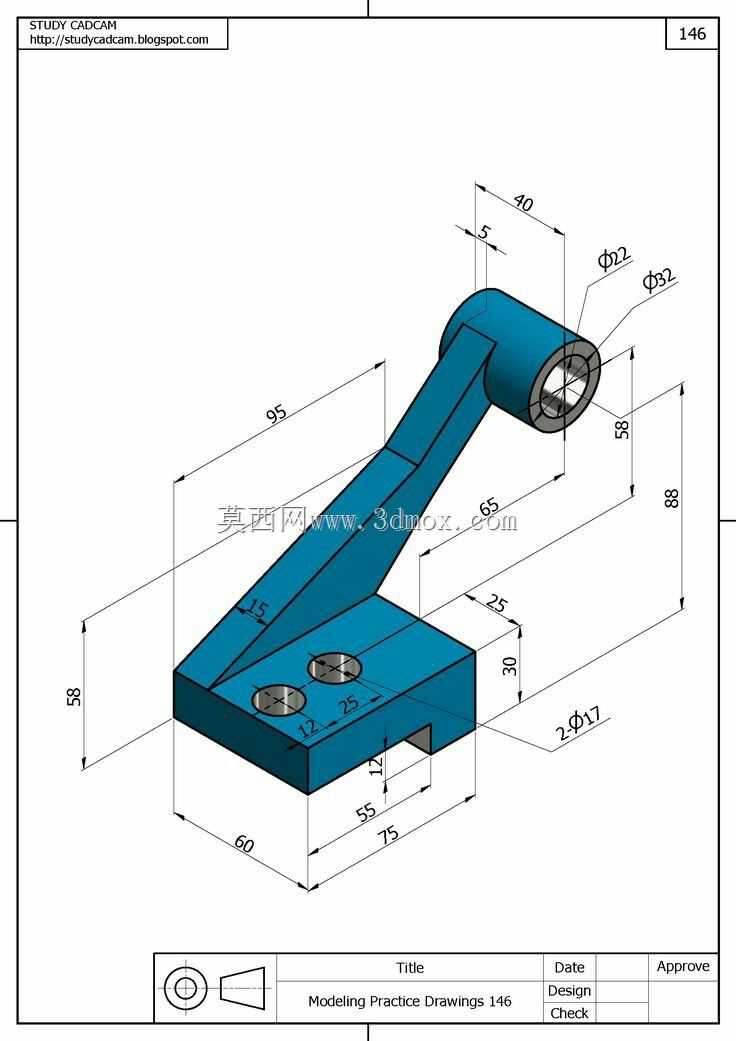

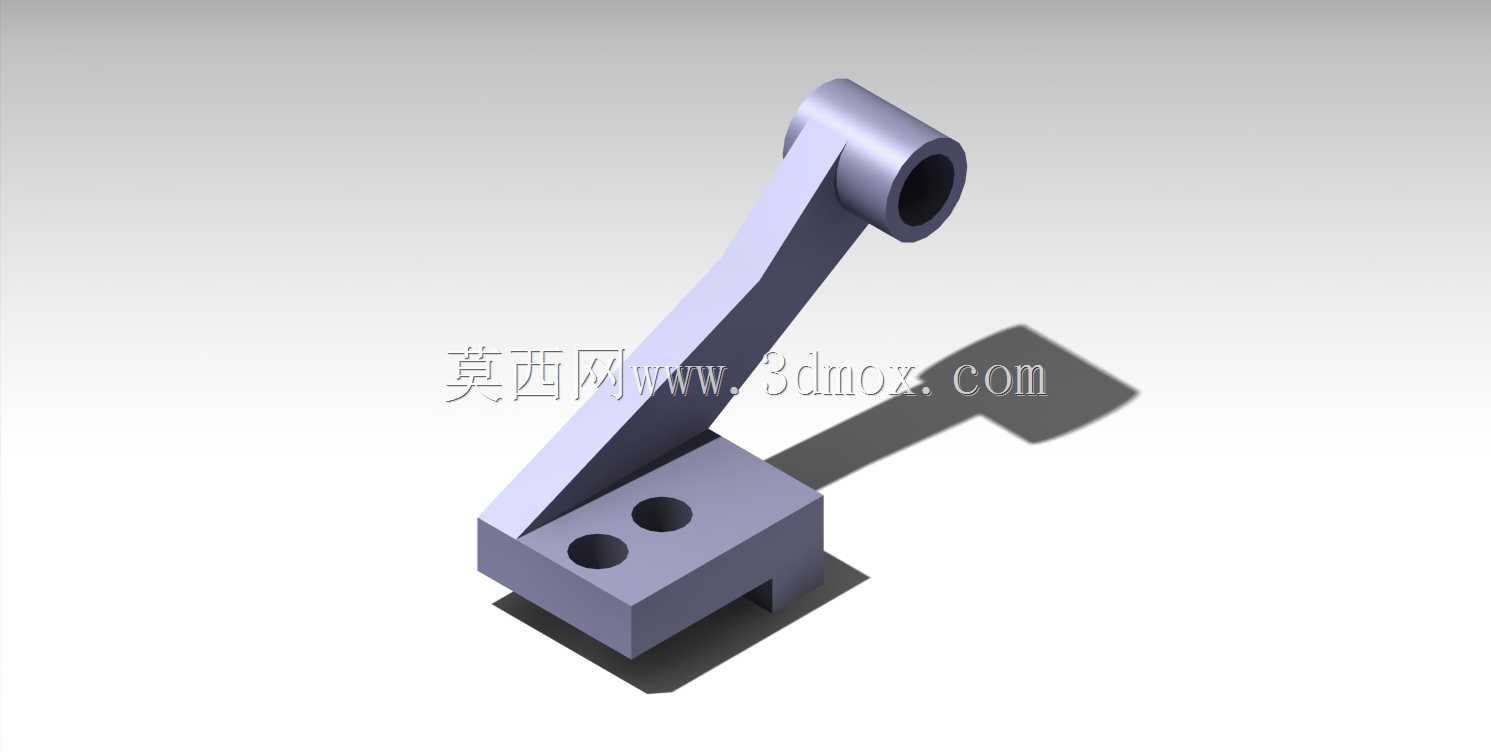

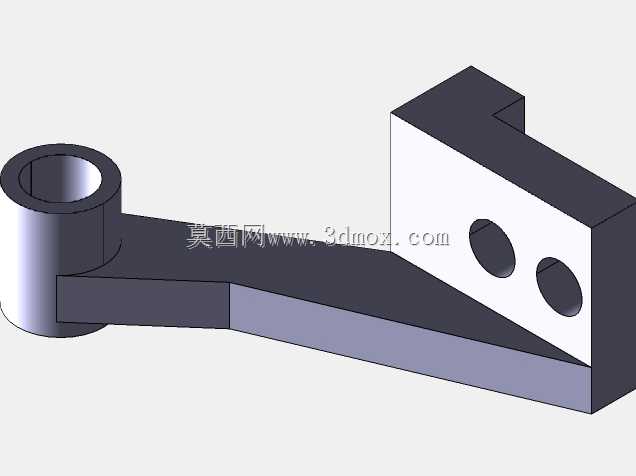

该类斜置铰接支撑连杆结构，常见于轻工自动化生产线的工件抬升导向工位、小型专用设备的角度调节执行端，也可作为检测设备的探头摆臂支撑载体使用，核心作用是在固定安装基准与活动执行端之间，传递定角度范围内的摆动力矩，同时保证铰接端的转动同轴度与支撑刚性。从结构设计逻辑来看，底部矩形安装座设置两个同轴通孔，用于穿装内六角螺栓完成与设备安装面的锁紧固定，座体底部预留的定位卡槽可与安装面的定位凸台配合，抵消连杆摆动过程中产生的侧向剪切力，避免螺栓长期受交变载荷出现松动甚至断裂。上部的筒状铰接端内孔为精加工基准面，可与配套的铰接销轴、无油衬套配合，保证转动过程中的径向间隙控制在合理范围，减少往复摆动产生的磨损与异响。连接底座与铰接端的斜置臂身采用等截面矩形结构，在满足受力强度要求的前提下尽可能缩减整体重量，臂身的倾斜角度经过受力校核，可保证在最大摆角位置时，臂身承受的弯曲力矩处于材料许用应力范围内，不会出现塑性变形。安装边界方面，底部安装座的两个安装孔中心距与设备安装面的预留孔位完全匹配，安装后整体突出安装面的高度可适配周边护罩、管线的排布空间，不会出现运动干涉；上部铰接端的外圆直径与配套摆臂的铰接座内孔尺寸适配，装配后铰接端的端面与铰接座端面的间隙可通过调整垫片控制，避免轴向窜动影响传动精度。实际应用中，该类连杆通常搭配复位拉簧或者小型驱动气缸使用，完成工件的压紧、导向或者位置切换动作，臂身的受力方向经过优化，可将大部分载荷传递到底部安装座的定位卡槽处，降低连接螺栓的受力负荷，延长整体结构的使用寿命。建模过程中需要重点关注铰接端内孔与底部安装面的平行度公差，以及臂身与安装座结合处的圆角过渡，避免应力集中导致的结构失效，两个安装孔的位置度公差也需要严格控制，否则装配时会出现螺栓无法穿装、安装后连杆偏斜的问题，直接影响后续的动作精度。
