三角加强型带钩安装固定支架结构

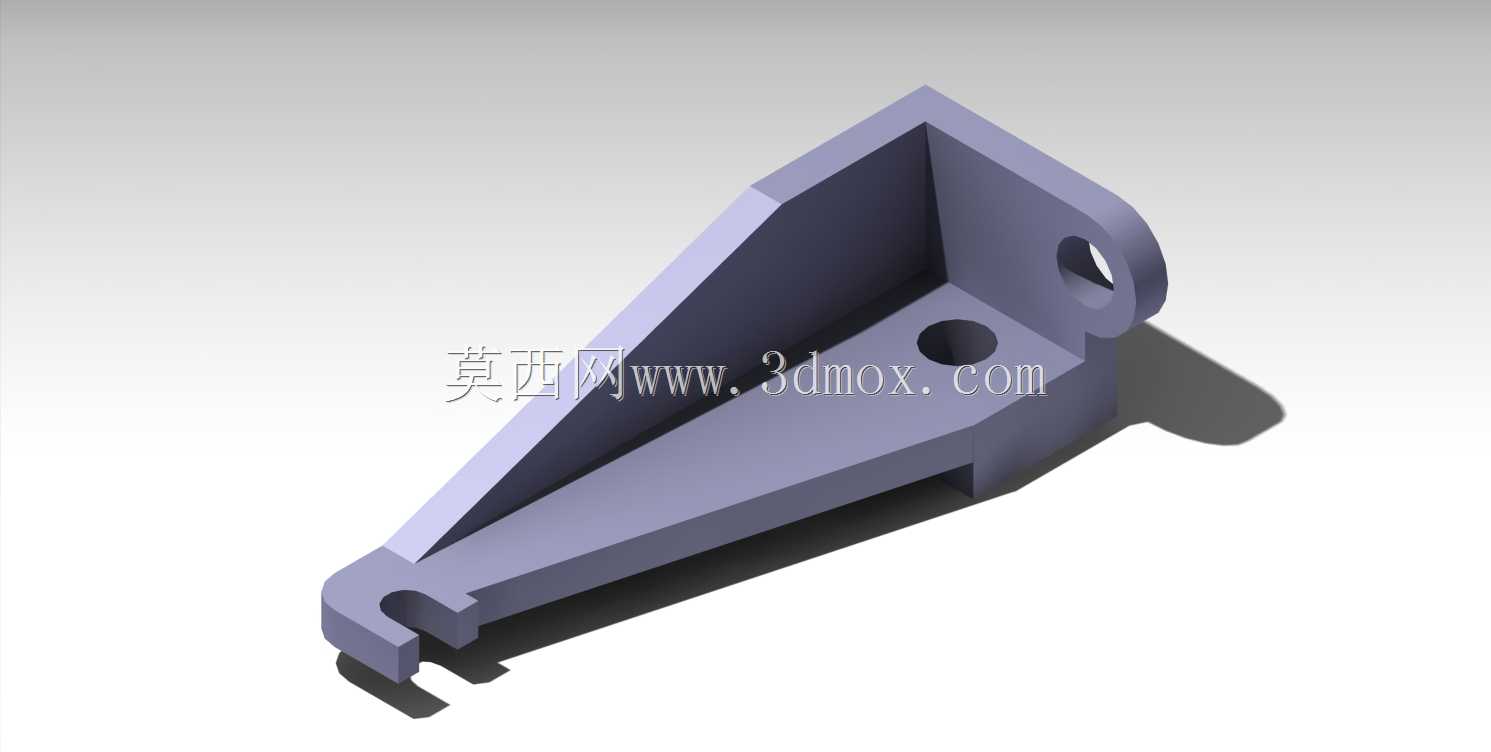

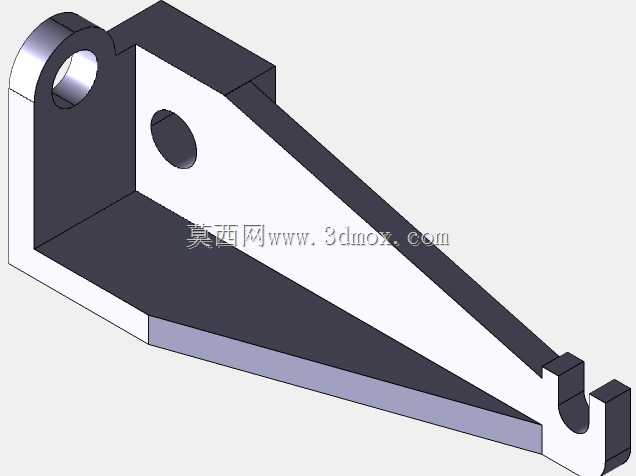

这类三角构型的带钩固定支架，多应用在中小型设备的侧边辅助安装场景，常见于自动化产线的小型检测元件挂载、轻型管线排布固定、小型外设模块的侧向支撑场景，区别于常规平板式安装座，其自带的三角加强筋结构能在不额外增加板材厚度的前提下，大幅提升垂直挂载方向的抗弯折能力，避免长期受载后出现安装面变形、挂载部件偏移的问题。从结构设计逻辑来看，主体采用单侧封闭的槽型截面，既可以降低整体自重，也能在支架受侧向冲击力时通过槽壁分散应力，避免应力集中在安装孔位置出现断裂。支架上端的带孔耳座用于穿装螺栓完成上部点位固定，中部的光孔可配合锁紧螺钉实现挂载部件的位置微调，下端的钩型结构是核心功能特征，可直接卡入设备框架的预设卡槽内，无需额外配置紧固件就能完成预定位，大幅提升现场装配效率，尤其适合需要快速拆装更换挂载部件的工位场景。在安装边界方面，该支架的安装贴合面为平面结构，可适配型材框架、钣金设备外壁、机床辅助安装板等多种安装基面，上部耳座的孔位与中部安装孔的孔距经过匹配设计，能兼容市面上常见的小型传感器、管线夹、小型接线盒的安装孔距标准，安装时不需要额外对基面做打孔改造，可直接配合原有孔位完成固定。设计时特意将三角加强筋的斜边做了等厚处理，避免注塑或铣削加工时出现壁厚不均导致的变形问题，钩头位置做了微小的导入斜角，卡入卡槽时不需要额外对位调整，靠斜角导向就能顺利滑入卡位，同时钩头的卡位深度经过校核，在常规设备振动工况下不会出现松脱脱出的问题，耳座位置的孔边做了沉台设计，螺栓锁紧后头部不会突出支架表面，避免和周边运动部件发生刮擦干涉。这类支架在实际使用中，通常不需要做额外的表面处理，若应用在有腐蚀介质的工况，可更换不锈钢材质加工，整体结构没有复杂的曲面特征，常规铣削或注塑工艺都能快速量产，单件加工成本低，互换性强，可作为通用安装配件替换不同设备上的同类型固定支架，减少备件储备的品类。
