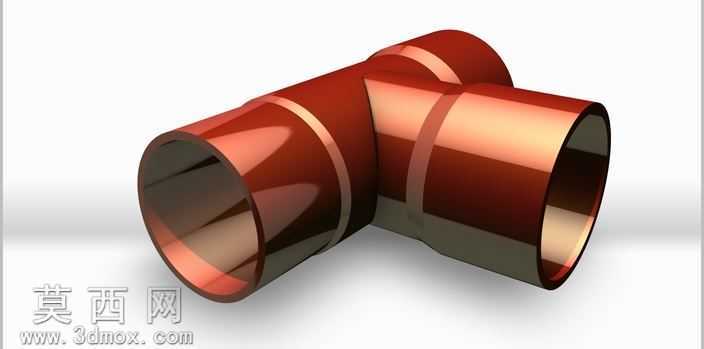

标准2英寸PVC三通连接管件三维设计

本作品为标准规格2英寸PVC三通连接管件的三维设计成果，建模阶段严格遵循民用给排水管路系统的通用管件尺寸规范，采用Autodesk Inventor完成全参数化建模流程，首先绘制三个正交方向的接管截面轮廓，通过拉伸、布尔运算构建基础实体结构，针对承插接口位置做了精准的公差预留设计，确保模型能够匹配对应规格的PVC管材承插装配需求，三个接口的内径、壁厚、承插深度参数均参照行业通用标准设定，完全符合实际生产加工的尺寸要求。材质与渲染阶段，针对PVC管件的红棕色硬质聚氯乙烯材质特性，调整材质球的漫反射、高光、粗糙度参数，还原硬质PVC表面半光泽的细腻质感，同时添加了合理的环境反射效果，让渲染成品呈现出真实工业管件的金属红棕质感，光影过渡自然，接口边缘的倒角细节清晰可见，能够直观展示产品的外观特征。结构设计上，该三通为等径三通结构，三个通径完全一致，主体采用等壁厚设计，在三个管路交汇的位置做了圆弧过渡加厚处理，有效降低管路流体输送过程中的局部阻力，同时避免应力集中问题，提升管件实际使用过程中的结构强度，承插接口内壁预留了粘接间隙，符合PVC管路粘接施工的工艺要求。设计思路围绕实用化、标准化展开，摒弃冗余的装饰性结构，完全还原工业量产PVC三通的真实结构特征，模型整体拓扑结构规整，无多余碎面、破面问题，可直接用于管路系统装配模拟、产品展示、施工方案演示等场景，能够适配多种三维软件的格式转换需求，为相关管路设计工作提供精准的三维模型支撑。
