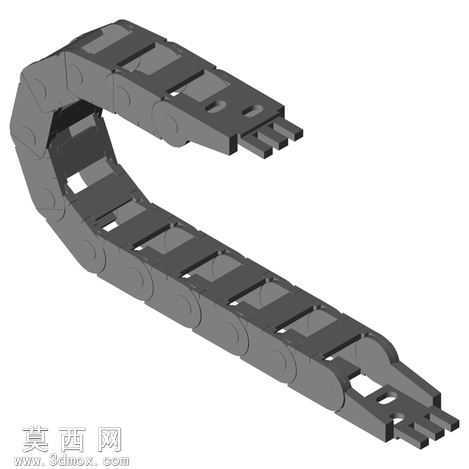

小型中型规格E2迷你拖链三维结构设计

本作品为E2迷你型工程拖链的三维建模设计，建模过程严格遵循工程实际应用的尺寸规范，覆盖内部尺寸从17x15mm到32x100mm的全系列规格，折弯半径适配28毫米至180毫米的常用安装场景，可满足不同排布空间下的线缆防护需求。建模阶段采用参数化设计思路，将拖链的单节节距、链板厚度、开合卡扣尺寸、端部安装接口等核心结构参数进行关联设置，便于后续根据实际使用需求快速调整规格，适配不同的安装支架匹配要求。模型完整还原了拖链的铰接转动结构，每一节链节之间的转动轴与限位结构均按照实物的运动逻辑进行建模，可在三维软件中模拟拖链往复弯折的运动状态，验证不同折弯半径下的结构干涉情况，确保实际使用时拖链运行顺畅无卡滞。材质渲染方面，针对拖链常用的增强尼龙材质特性，调整材质的哑光质感与细微的表面颗粒纹理，还原工程塑料的真实视觉效果，端部安装接头部分的金属嵌件结构也单独赋予金属材质，区分不同部件的材质属性，提升模型的展示真实度。结构设计上，拖链采用可开盖式的链节结构，上盖与链板主体的卡扣连接结构完整建模，还原实际使用中可快速开启盖板放置、整理线缆的功能特性，链节内部的线缆容纳空间做了平滑过渡处理，避免棱角结构对内置电缆、液压气管等承载管线造成磨损。端部的安装接口按照标准安装支架的适配尺寸设计，可直接匹配对应规格的安装固定支架，无需额外调整接口尺寸即可完成装配对接。建模过程中对拖链的弯折限位结构做了精细化处理，每节链节的最大转动角度严格对应产品的实际折弯半径参数，避免出现弯折过度导致的结构损坏问题，同时对链板的加强筋结构做了等比例还原，保证模型结构强度表现与实物一致，可用于后续的有限元受力分析、装配模拟以及设备整体方案的展示演示，为自动化设备、机床等设备的线缆防护排布设计提供精准的三维模型支撑。
