双位插装式熔断器保险丝座结构设计

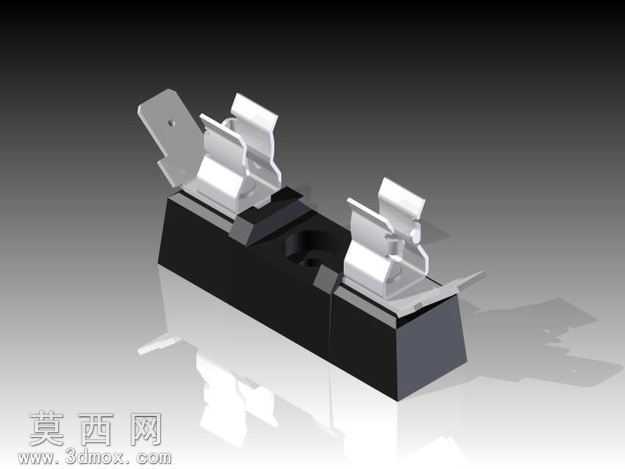

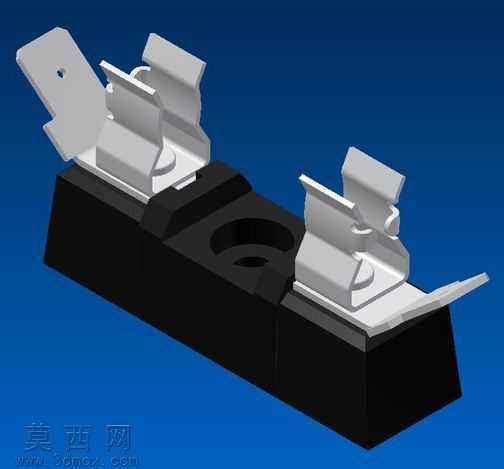

本作品为双位并排式保险丝座三维建模成果，建模过程以实际低压电路保护配件的量产结构为参考，首先完成整体装配基准的定位搭建，以黑色绝缘基座为核心承载部件，先绘制基座的主体轮廓草图，通过拉伸、切除等基础特征完成基座的腔体、卡槽、安装定位结构的塑造，基座部分采用绝缘工程塑料的材质设定，渲染时赋予哑光黑色磨砂质感，还原工业塑料配件的真实表面肌理，同时在基座表面预留保险丝管的容纳腔位，以及金属导电夹片的安装卡槽，确保各部件装配间隙符合实际装配公差要求。金属导电部件分为夹片与接线端两部分，建模时先绘制单片导电夹的折弯轮廓，通过钣金特征完成夹片的弹性卡口、接线引脚的结构塑造，夹片的卡口弧度经过尺寸校准，能够适配标准尺寸的管状保险丝，保证夹持力稳定同时便于保险丝更换，金属部件渲染时赋予亮面镀锌金属材质，添加细微的表面拉丝纹理，还原冲压金属件的真实质感，两个导电夹组件对称排布在基座的两个安装位上，分别对应两路电路的保险丝安装位，同时在基座侧边设计向外延伸的接线引脚结构，引脚处预留焊盘或螺丝固定的平面结构，满足实际接线的使用需求。整体装配完成后进行干涉检查，确认金属部件与绝缘基座之间无结构冲突，活动部件的预留间隙符合装配要求，渲染阶段采用影棚式渐变背景，添加柔和的环境反射效果，在基座下方制作柔和的投影与地面反射，突出产品的结构层次与材质对比，清晰展现双位保险丝座的整体布局、各部件的装配关系与细节结构，可用于低压电气配件的结构展示、产品选型参考以及相关电路配件的设计参考，完整还原了这类插装式保险丝座的典型结构特征，兼顾绝缘防护、导电连接、保险丝固定更换的多重功能需求。
