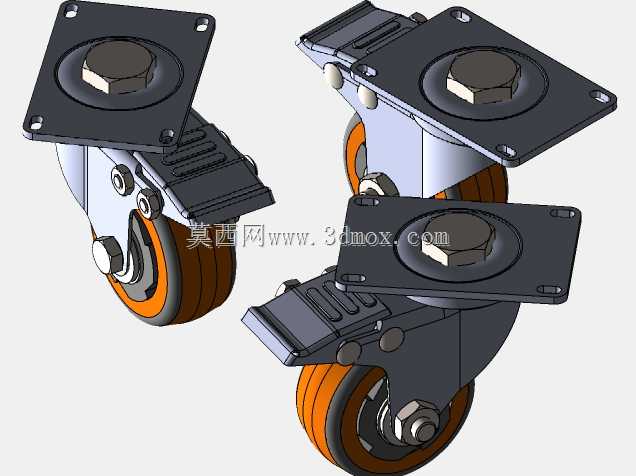

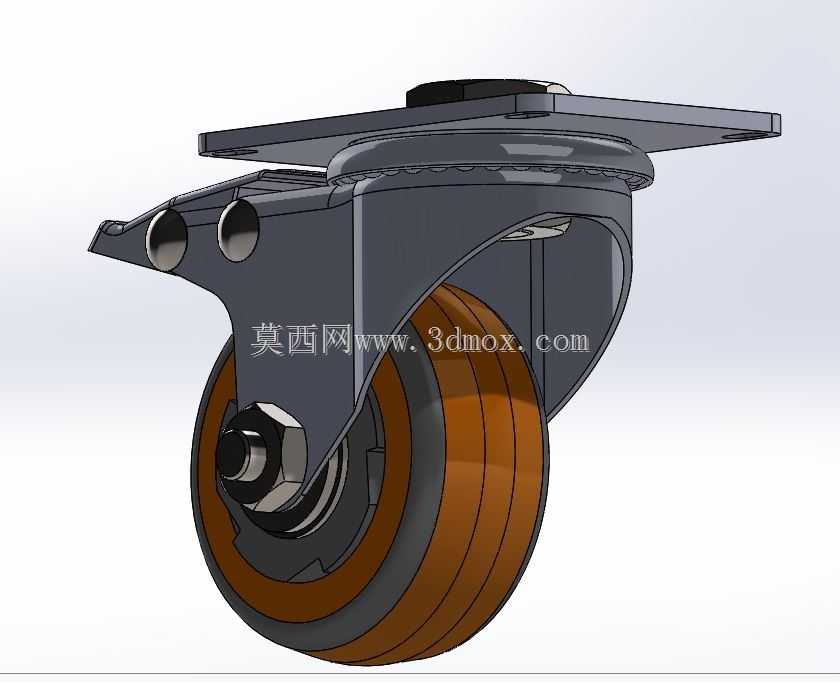

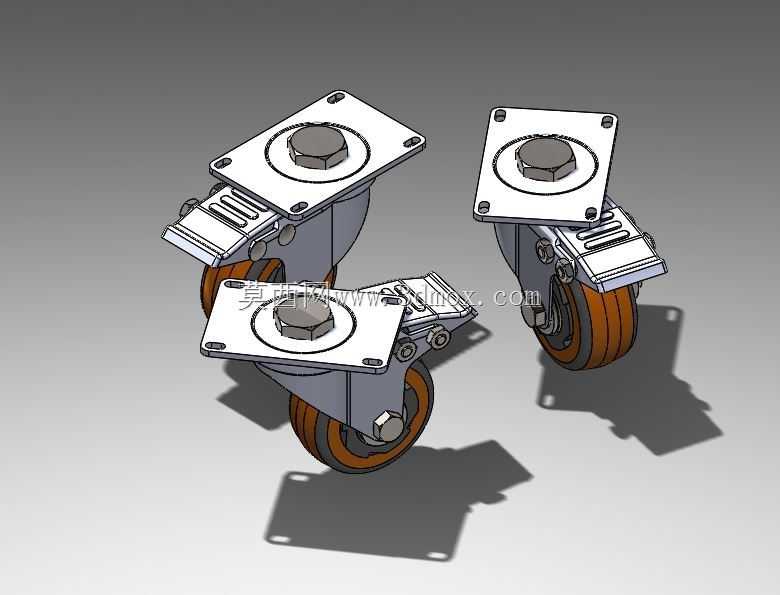

带刹车双轴静音导电万向脚轮结构

在电子制造、精密仪器生产、易燃易爆品仓储等对静电防护有硬性要求的作业场景中，普通脚轮易因滚动摩擦积累静电荷，轻则干扰精密元器件电性能，重则引发静电放电造成安全隐患，这类场景下导电脚轮是移动载具、周转设备的必备行走部件。本次呈现的双轴静音导电万向脚轮，针对常规导电脚轮承重不足、转向卡滞、滚动噪音大的痛点做了结构优化，适配多数工业场景的移动支撑需求。

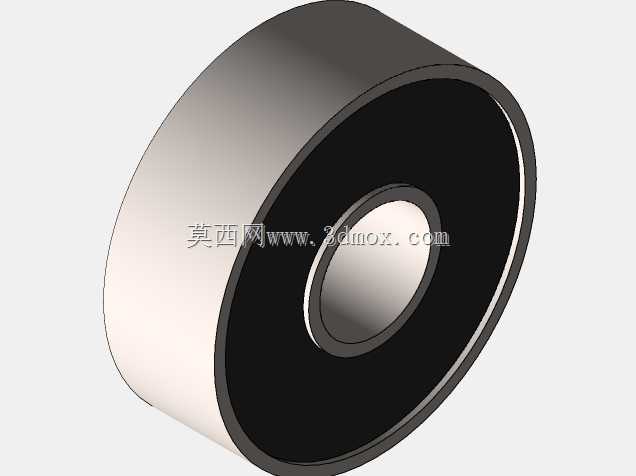

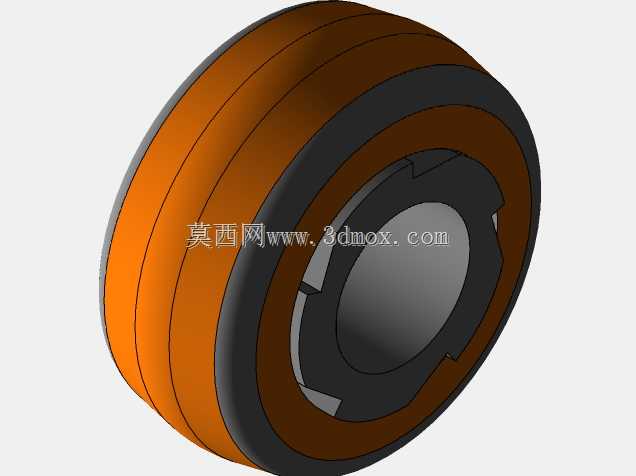

从结构设计逻辑来看，这款脚轮采用双轴承支撑的轮轴布局，相比单轴结构，双轴设计可将轮体承受的径向载荷均匀分散到两个支撑点位，大幅降低重载工况下轴体的弯曲形变风险，同时减少轮体转动时的径向窜动，既提升滚动顺畅度，也能延长轴承的实际使用寿命。轮体采用导电聚氨酯材质，既可以通过材料本身的导电特性将行走过程中产生的静电荷持续导走，将表面电阻控制在静电防护要求的区间内，避免电荷积累，聚氨酯材质本身的阻尼特性也能吸收滚动过程中轮体与地面接触产生的振动，降低硬质地面行走时的噪音输出，适配车间静音作业的要求。

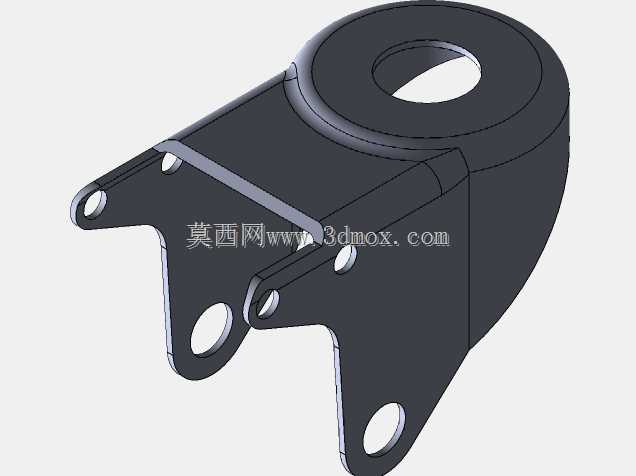

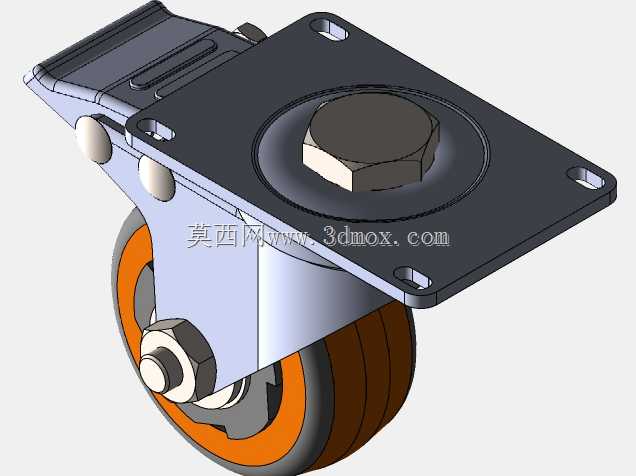

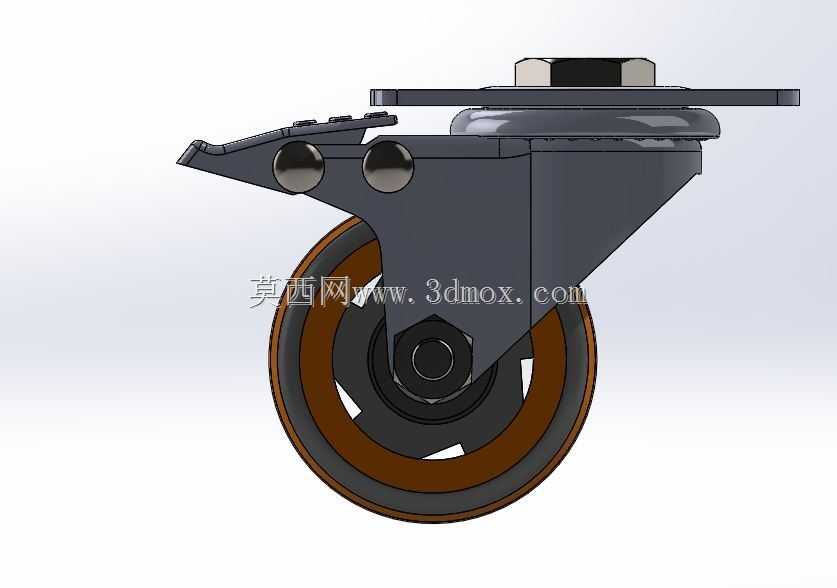

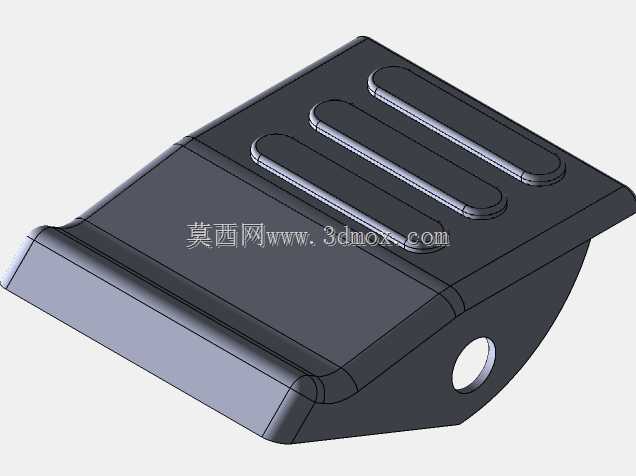

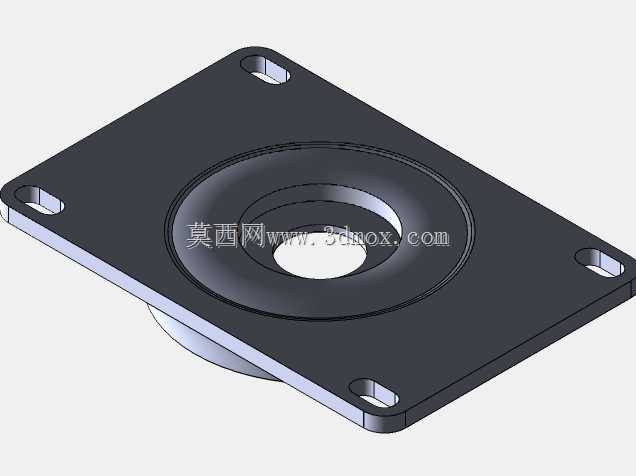

顶部采用方形法兰安装座，四个安装孔位呈对称分布，安装时可通过螺栓直接固定在设备底部的安装平面上，法兰盘与转向支架之间设置大直径推力轴承，承载转向时的轴向载荷，保证重载状态下转向操作依然灵活，不会出现转向卡顿、偏载卡滞的问题。侧边集成的金属刹车踏板结构，踩下后可同时锁止轮体转动与支架转向，将设备稳定固定在指定工位，避免作业过程中设备出现意外滑移。

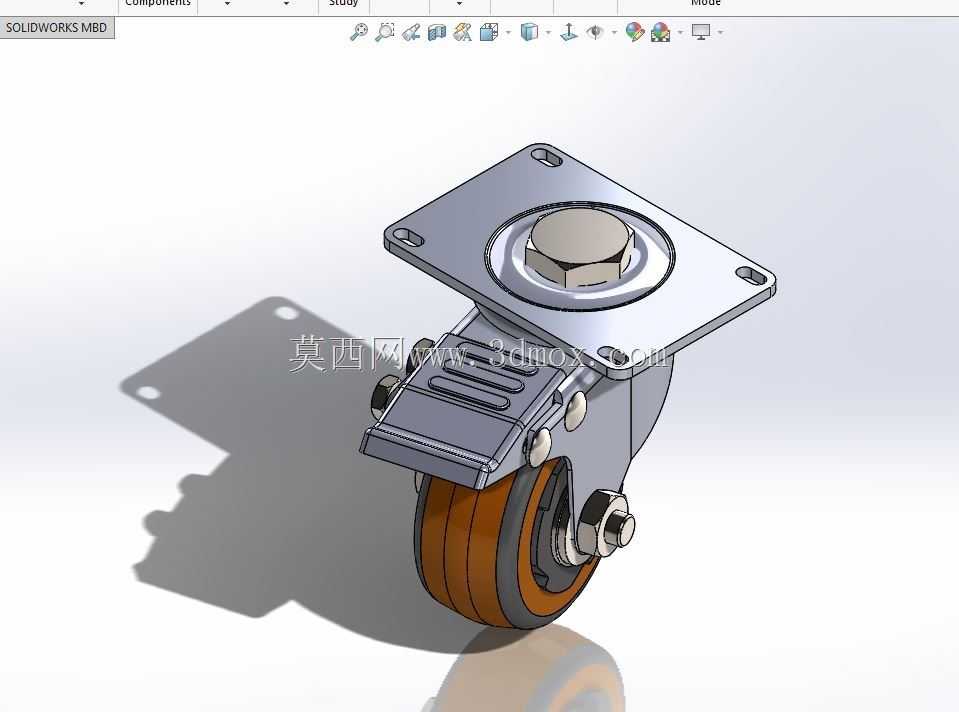

建模过程中优先保证安装边界尺寸的准确性，法兰安装孔的孔距、安装面到轮体底部的总高度、轮体的宽度与直径参数均按照工业常用脚轮的安装规范设定，可直接用于各类防静电周转车、移动工作台、精密设备移动机架的装配设计中，不需要额外调整安装位尺寸。轮体表面的防滑纹理、支架的折弯加强结构、刹车组件的联动间隙都做了还原，装配时可清晰看到各部件的配合关系，方便设计人员做结构干涉检查，也可用于选型阶段的结构匹配验证，避免选型后出现安装尺寸不匹配、功能不符合场景要求的问题。
