车用汽油机点火系统火花塞结构设计

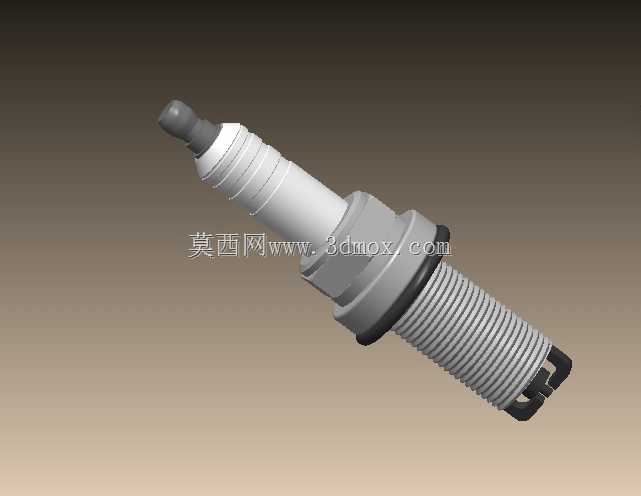

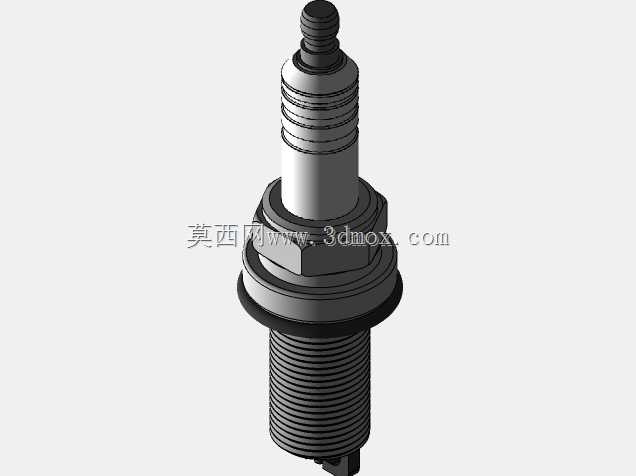

这款火花塞的建模完全贴合量产车用点火部件的实际装配逻辑，建模过程中优先还原了各段结构的配合公差逻辑，而非单纯复刻外观。从实际装车场景来看，这类部件主要适配小排量自然吸气汽油机的缸盖安装位，螺纹段的公称尺寸、旋合长度完全对应主流乘用车缸盖的火花塞安装孔参数，安装时六角壳体的对边尺寸匹配标准套筒规格，无需定制专用工装即可完成拆装维护。

结构设计上，上部的绝缘瓷体采用多段阶梯式锥面结构，除了满足高压绝缘的基础要求，外露段的伞棱结构可以增加爬电距离，避免缸盖罩内的油气、水汽附着后引发高压漏电，瓷体与金属壳体的结合部位做了滚压包边结构，建模时还原了包边处的压紧形变特征，保证燃烧室高压燃气不会从结合面泄漏。下部的螺纹壳体带密封垫圈安装位，垫圈的压缩量预留了0.3-0.5mm的设计空间，拧紧后可以完全密封燃烧室与外界的通道，避免燃气泄漏导致的缸压不足。

电极部分的设计完全匹配点火性能要求，中心电极突出壳体端面的伸出量经过匹配，既保证点火位置处于燃烧室的最佳混合气区域，又不会因为伸出过长被高温燃气烧蚀，侧电极采用折弯搭接结构，与中心电极的点火间隙控制在量产常用的0.8-1.1mm区间，建模时还原了电极端面的微小倒角，避免尖角放电导致的电极过早烧蚀。从功能实现逻辑来看，上部的接线螺母部位用于连接高压点火线，高压电通过内部的导电密封层传递到中心电极，在点火间隙处击穿混合气产生电火花，点燃气缸内的压缩油气，整个结构的尺寸边界完全规避了与缸盖、气门、活塞的运动干涉，活塞在上止点时与电极端面的安全距离预留充足，不会出现运动撞击的风险。

建模过程中对各部件的材质分色做了对应区分，金属壳体的镀锌层质感、绝缘瓷体的高温陶瓷质感、电极的镍合金材质特征都做了还原，方便结构设计人员在做发动机周边布置时，直接调用模型做装配干涉检查，也可以作为点火系统教学演示的直观模型使用，各段结构的过渡圆角、退刀槽等细节都没有省略，完全符合实际机加工的工艺特征，不会出现无法落地生产的理想化结构。
