U型节能荧光照明灯具结构设计

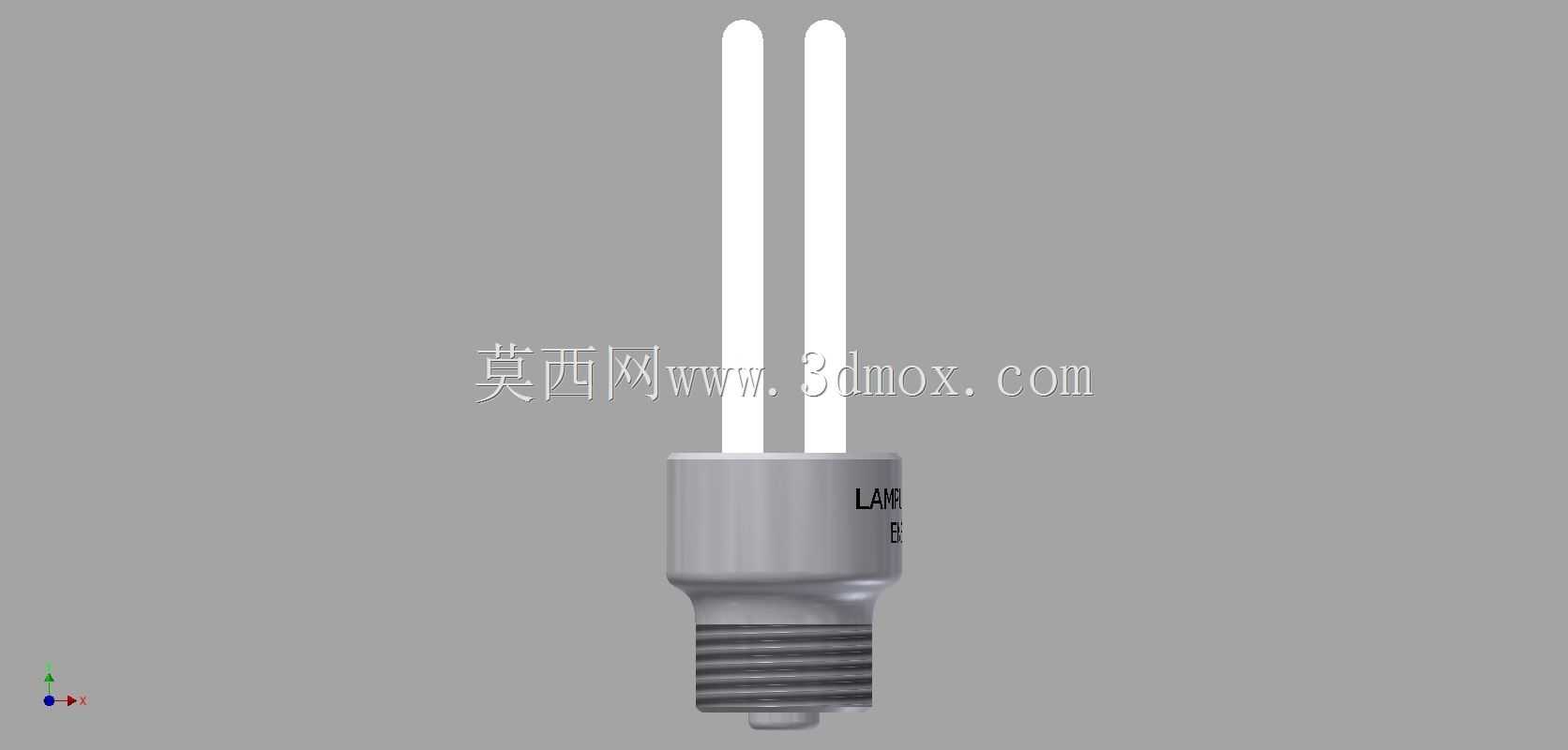

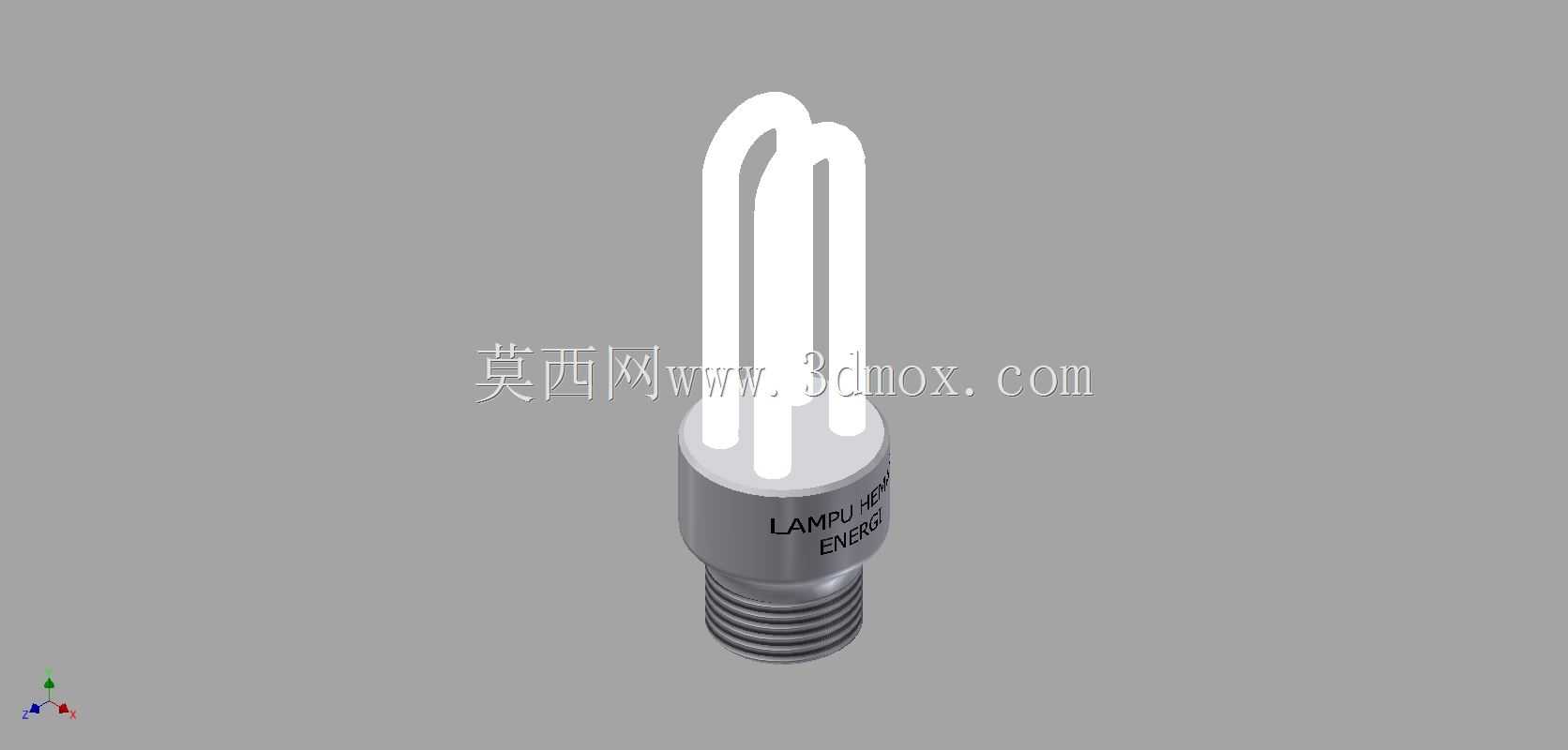

日常民用与商用场景的紧凑型照明需求中，这类U型荧光节能灯是替代传统白炽灯的高适配照明部件，可直接适配常规E27螺口灯座，无需额外改造安装接口，广泛用于室内顶灯、台灯、壁灯等常规照明点位，在普通住宅、办公隔间、商超辅助照明区域都有大量应用，相比同功率白炽灯发光效率提升明显，能耗仅为同亮度白炽灯的五分之一左右，使用寿命也远长于传统钨丝灯泡。从结构设计层面看，该产品整体分为灯管发光段与螺口灯头段两部分，三根并排U型荧光灯管通过端部的固定座整合为一体，灯管内部涂覆荧光粉、充入低压汞蒸气与惰性气体，端部固定座同时承担灯管密封、电极引线排布的作用，将灯管电极的接线规整导入下方灯头内部的镇流腔。灯头部分采用标准螺口结构，螺纹尺寸匹配通用灯座的安装公差，金属螺纹作为供电接触的一极，灯头顶端的绝缘触点作为另一极，安装时只需旋入对应灯座即可完成电气连接与机械固定，安装边界完全兼容现有螺口灯座的尺寸规范，无需额外调整安装位的开孔或接线结构。建模过程中，灯管部分的曲面造型通过扫掠命令完成，先绘制单根U型灯管的截面轮廓与中心引导线，扫掠生成单根灯管实体后通过环形阵列得到三根均匀排布的灯管结构，再对灯管根部与固定座的衔接处做圆角过渡，避免应力集中导致的结构开裂。灯头的金属螺纹部分通过旋转生成基体后，采用螺旋扫掠切除出标准螺纹牙型，螺纹的牙距、牙高严格遵循通用螺口灯头的尺寸标准，保证与市面常规灯座的旋合顺畅度。灯头表面的标识区域做了平面偏移处理，预留出标识印刷的平整面，不会因螺纹曲面导致标识印刷模糊。固定座与灯头的衔接处设计有定位止口，装配时可快速对齐限位，保证灯管与灯头的同轴度，避免安装后灯管歪斜导致的照明角度偏移。整体结构的尺寸控制充分考虑了包装运输的空间利用率，灯管部分的外轮廓直径控制在常规灯具灯罩的容纳范围内，不会出现灯罩无法盖合的问题，灯头长度也匹配常规灯座的旋入深度，不会出现旋接后松动或接触不良的情况。在结构强度校核上，灯管根部与固定座的连接位置做了加厚处理，可承受日常安装时的旋拧力矩，不会因安装用力过大导致灯管断裂，灯头的金属外壳厚度满足抗挤压要求，运输过程中受常规外力挤压不会出现变形，保证内部镇流元件与接线的安全。
